NBK鍋屋バイテック会社 MSTS-C
● MSTS-C
- Slit Type Flexible Coupling
- 完全一体構造・バックラッシュ 0・高ねじり剛性
品番 価格

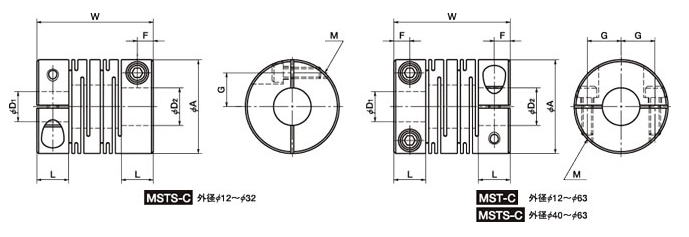

(円)A L W F G M ねじ締めつけ
トルク(N・m)MSTS-12C 5,310 12 5 18.5 2.5 4 M2 0.5 MSTS-16C 5,970 16 6.5 23 3.25 5 M2.5 1 MSTS-20C 6,560 20 7.5 26 3.75 6.5 M2.5 1 MSTS-25C 7,260 25 8.5 31 4.25 9 M3 1.5 MSTS-32C 8,020 32 12 41 6 11 M4 2.5 MSTS-40C 18,500 40 17 56 8.5 14 M5 4 MSTS-50C 31,800 50 21 71 10.5 18 M6 8 MSTS-63C 65,800 63 26 90 13 24 M8 16
定価（円）（） MSTS-12C+軸穴径のご指定 5,310 （税別）（送料別）価格は都度、お問い合わせください MSTS-16C+軸穴径のご指定 5,970 MSTS-20C+軸穴径のご指定 6,560 （税別）（送料別）価格は都度、お問い合わせください MSTS-25C+軸穴径のご指定 7,260 （税別）（送料別）価格は都度、お問い合わせください MSTS-32C+軸穴径のご指定 8,020 MSTS-40C+軸穴径のご指定 18,500 （税別）（送料別）価格は都度、お問い合わせください MSTS-50C+軸穴径のご指定 31,800 （税別）（送料別）価格は都度、お問い合わせください MSTS-63C+軸穴径のご指定 65,800
●特徴：
品番 RoHS
指令適合最大軸穴径
(mm)常用トルク*
(N・m)最大トルク*
(N・m)最高回転数
(min-1)慣性
モーメント**
(Kg・m2)静的ねじり
ばね定数
(N・m/rad)許容偏心
(mm)許容偏角
(°)許容エンド
プレイ
(mm)質量**
(g)MSTS-12C 適合 5 0.3 0.6 52000 2.2×10-7 64 0.1 2 ±0.2 10 MSTS-16C 適合 6 0.5 1 39000 9.0×10-7 85 0.1 2 ±0.3 25 MSTS-20C 適合 8 1 2 31000 2.5×10-6 250 0.1 2 ±0.3 43 MSTS-25C 適合 10 2 4 25000 7.1×10-6 330 0.15 2 ±0.4 78 MSTS-32C 適合 14 3.5 7 19000 2.7×10-5 850 0.15 2 ±0.5 170 MSTS-40C 適合 18 8 16 15000 9.0×10-5 1000 0.2 2 ±0.5 370 MSTS-50C 適合 22 15 30 12000 2.8×10-4 1400 0.2 2 ±0.5 750 MSTS-63C 適合 30 35 70 10000 8.8×10-4 1800 0.2 2 ±0.5 1400 ＊負荷変動による常用トルク・最大トルクの補正は必要ありません。詳しくは選定手順をご参照ください。
＊＊最大軸穴径での値です。
●仕様：
品番 標準軸穴径(D1・D2) MSTS-12C 4×4 4×5 4.5×5 5×5 MSTS-16C 4.5×5 4.5×6 5×5 5×6 6×6 MSTS-20C 5×6 5×6.35 5×7 5×8 6×6 6×6.35 6×7 6×8 6.35×8 8×8 MSTS-25C 5×6 6×6 6×6.35 6×8 6×10 6.35×8 6.35×10 8×8 8×9.525 8×10 9.525×10 10×10 MSTS-32C 8×8 8×9.525 8×10 8×12 9.525×10 9.525×12 10×10 10×11 10×12 10×14 12×12 12×14 MSTS-40C 8×8 8×10 10×10 12×12 12×14 14×14 14×16 15×15 15×16 16×16 MSTS-50C 12×14 14×14 15×15 16×16 18×18 MSTS-63C 14×14 16×16 18×18 ●全製品に六角穴付きボルトが付属しています。
●適用軸径の推奨寸法許容差はh6およびh7です。
