NBK鍋屋バイテック会社 　MSTS　

●　MSTS

Slit Type Flexible Coupling
完全一体構造・バックラッシュ 0・高ねじり剛性
品番 価格

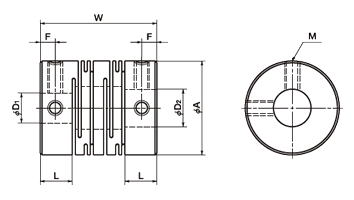

(円)		 A L W F M ねじ締めつけ
トルク(N・m)
MSTS-8 4,070 8 3.5 14 1.7 M2 0.3
MSTS-12 4,190 12 5 18.5 2.5 M2.5 0.5
MSTS-16 4,330 16 6.5 23 3 M3 0.7
MSTS-20 4,870 20 7.5 26 3 M3 0.7
MSTS-25 5,640 25 8.5 31 4 M4 1.7
MSTS-32 6,470 32 12 41 6 M4 1.7
MSTS-40 13,200 40 17 56 8.5 M5 4
MSTS-50 19,800 50 21 71 10.5 M6 7
MSTS-63 41,200 63 26 90 13 M8 15
型　　　式
 定価（円）（） 　
MSTS-12C+軸穴径のご指定 5,310 （税別）（送料別）価格は都度、お問い合わせください
MSTS-16C+軸穴径のご指定 5,970
MSTS-20C+軸穴径のご指定 6,560 （税別）（送料別）価格は都度、お問い合わせください
MSTS-25C+軸穴径のご指定 7,260 （税別）（送料別）価格は都度、お問い合わせください
MSTS-32C+軸穴径のご指定 8,020
MSTS-40C+軸穴径のご指定 18,500 （税別）（送料別）価格は都度、お問い合わせください
MSTS-50C+軸穴径のご指定 31,800 （税別）（送料別）価格は都度、お問い合わせください
MSTS-63C+軸穴径のご指定 65,800
●特徴：
品番 RoHS
指令適合		 最大軸穴径
(mm)		 常用トルク*
(N・m)		 最大トルク*
(N・m)		 最高回転数
(min-1)		 慣性
モーメント**
(Kg・m2)		 静的ねじり
ばね定数
(N・m/rad)		 許容偏心
(mm)		 許容偏角
(°)		 許容エンド
プレイ
(mm)		 質量**
(g)
MSTS-8 適合 4 0.2 0.4 78000 3.1×10-8 50 0.1 2 ±0.2 3
MSTS-12 適合 6 0.3 0.6 52000 2.1×10-7 64 0.1 2 ±0.3 9.3
MSTS-16 適合 8 0.5 1 39000 8.4×10-7 85 0.1 2 ±0.3 21
MSTS-20 適合 10 1 2 31000 2.4×10-6 250 0.1 2 ±0.3 38
MSTS-25 適合 12 2 4 25000 6.8×10-6 330 0.15 2 ±0.4 71
MSTS-32 適合 16 3.5 7 19000 2.6×10-5 850 0.15 2 ±0.5 160
MSTS-40 適合 20 8 16 15000 8.7×10-5 1000 0.2 2 ±0.5 350
MSTS-50 適合 25 15 30 12000 2.7×10-4 1400 0.2 2 ±0.5 700
MSTS-63 適合 35 35 70 10000 8.4×10-4 1800 0.2 2 ±0.5 1300

＊負荷変動による常用トルク・最大トルクの補正は必要ありません。詳しくは選定手順をご参照ください。
＊＊最大軸穴径での値です。
●仕様：
品番 標準軸穴径(D1・D2)
MSTS-8 2×2 2×3 3×3
MSTS-12 3×3 3×4 4×4 4×5 4.5×5 5×5 5×6
MSTS-16 4×4 4×5 4×6 4.5×5 5×5 5×6 5×8 6×6
6×6.35 6×7 6×8 6.35×8
MSTS-20 5×5 5×6 5×8 6×6 6×6.35 6×7 6×8 6×10
6.35×8 8×8 8×9.525 8×10 10×10
MSTS-25 5×6 6×6 6×6.35 6×8 6×10 6.35×8 6.35×10 8×8
8×9.525 8×10 8×12 9.525×10 10×10 10×11 10×12 12×12
MSTS-32 6×8 6.35×8 8×8 8×10 8×12 9.525×12 10×10 10×11
10×12 10×14 12×12 12×14 14×14 14×16
MSTS-40 8×9.525 10×10 12×12 14×14 15×15 16×16 16×18 18×18
MSTS-50 12×12 14×14 15×15 16×18
MSTS-63 14×14

●全製品に六角穴付き止めねじが付属しています。
●軸穴径がφ4以下の場合は止めねじは1ヵ所です。
●適用軸径の推奨寸法許容差はh6およびh7です。
＊MSTS（ステンレス製）が標準品です。
