NBK鍋屋バイテック会社 MSX-C
● MSX-C
- Slit Type Flexible Coupling
- 完全一体構造・バックラッシュ０・高ねじり剛性

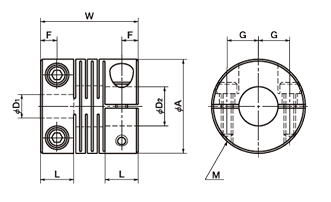

品番 価格
(円)A L W F G M ねじ締めつけ
トルク(N・m)MSX-16C 3,440 16 6 17.4 3 4.74 M2 0.5 MSX-19C 3,970 19 6.8 20 3.4 5.6 M2.5 1 MSX-24C 4,600 24 8.5 25 4.25 8 M3 1.5 MSX-29C 5,050 29 10.2 30 5.1 9 M3 1.5 MSX-34C 5,920 34 12 35 6 11 M3 1.5 MSX-39C 6,290 39 13.5 40 6.75 14 M4 2.5 MSX-44C 7,570 44 15.5 45 7.75 16 M4 2.5
定価（円）（） MSX-16C+軸穴径のご指定 3,440 （税別）（送料別）価格は都度、お問い合わせください MSX-19C+軸穴径のご指定 3,970 MSX-24C+軸穴径のご指定 4,600 （税別）（送料別）価格は都度、お問い合わせください MSX-29C+軸穴径のご指定 5,050 MSX-34C+軸穴径のご指定 5,920 （税別）（送料別）価格は都度、お問い合わせください MSX-39C+軸穴径のご指定 6,290 （税別）（送料別）価格は都度、お問い合わせください MSX-44C+軸穴径のご指定 7,570
●特徴：
品番 RoHS
指令適合最大軸穴径
(mm)常用トルク*
(N・m)最大トルク*
(N・m)最高回転数
(min-1)慣性
モーメント**
(Kg・m2)静的ねじり
ばね定数
(N・m/rad)許容偏心
(mm)許容偏角
(°)許容エンド
プレイ
(mm)質量**
(g)MSX-16C 適合 6 0.5 1 39000 2.5×10-7 200 0.05 0.5 ±0.1 7 MSX-19C 適合 8 1 2 33000 5.8×10-7 270 0.05 0.5 ±0.1 12 MSX-24C 適合 10 1.5 3 26000 1.8×10-6 790 0.05 0.5 ±0.1 23 MSX-29C 適合 12 2 4 21000 4.7×10-6 1400 0.05 0.5 ±0.1 41 MSX-34C 適合 16 3 6 18000 1.1×10-5 2200 0.05 0.5 ±0.1 62 MSX-39C 適合 20 6 12 16000 2.3×10-5 4100 0.05 0.5 ±0.1 88 MSX-44C 適合 22 9 18 14000 4.3×10-5 5100 0.05 0.5 ±0.1 128 ＊負荷変動による常用トルク・最大トルクの補正は必要ありません。詳しくは選定手順をご参照ください。
＊＊最大軸穴径での値です。
●仕様：
品番 標準軸穴径(D1・D2) MSX-16C 5×5 5×6 6×6 MSX-19C 5×5 5×6 5×7 5×8 6×6 6×6.35 6×7 6×8 6.35×6.35 6.35×8 8×8 MSX-24C 6×6 6×8 6×10 6.35×6.35 6.35×8 6.35×10 7×8 8×8 8×9.525 8×10 9.525×10 10×10 MSX-29C 8×8 8×10 8×11 8×12 10×10 10×11 10×12 11×12 12×12 MSX-34C 10×14 11×14 12×12 12×14 12×16 14×14 14×15 14×16 15×15 15×16 16×16 MSX-39C 10×14 12×12 12×14 12×15 12×16 12×19 14×14 14×15 15×15 15×16 16×16 MSX-44C 12×12 12×14 12×19 14×14 14×15 14×16 15×15 15×16 15×19 15×20 20×20 ●全製品に六角穴付きボルトが付属しています。
●セットスクリュータイプの軸穴径の寸法許容差はH8です。
●適用軸径の推奨寸法許容差はh6およびh7です。
