NBK鍋屋バイテック会社 MSX
● MSX

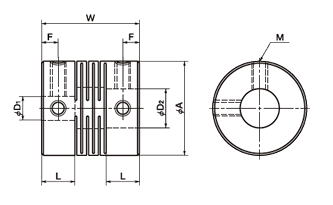

- Slit Type Flexible Coupling
- 完全一体構造・バックラッシュ０・高ねじり剛性
品番 価格
(円)A L W F M ねじ締めつけ
トルク(N・m)MSX-16 2,490 16 6 17.4 3 M3 0.7 MSX-19 2,840 19 6.8 20 3.4 M3 0.7 MSX-24 3,280 24 8.5 25 4.25 M4 1.7 MSX-29 3,730 29 10.2 30 5.1 M4 1.7 MSX-34 5,220 34 12 35 6 M5 4 MSX-39 5,550 39 13.5 40 6.75 M5 4 MSX-44 6,460 44 15.5 45 7.75 M6 7
定価（円）（） MSX-16+軸穴径のご指定 2,490 （税別）（送料別）価格は都度、お問い合わせください MSX-19+軸穴径のご指定 2,840 MSX-24+軸穴径のご指定 3,280 （税別）（送料別）価格は都度、お問い合わせください MSX-29+軸穴径のご指定 3,730 MSX-34+軸穴径のご指定 5,220 （税別）（送料別）価格は都度、お問い合わせください MSX-39+軸穴径のご指定 5,550 （税別）（送料別）価格は都度、お問い合わせください MSX-44+軸穴径のご指定 6,460
●特徴：
品番 RoHS
指令適合最大軸穴径
(mm)常用トルク*
(N・m)最大トルク*
(N・m)最高回転数
(min-1)慣性
モーメント**
(Kg・m2)静的ねじり
ばね定数
(N・m/rad)許容偏心
(mm)許容偏角
(°)許容エンド
プレイ
(mm)質量**
(g)MSX-16 適合 8 0.5 1 39000 2.8×10-7 200 0.05 0.5 ±0.1 7 MSX-19 適合 10 1 2 33000 6.2×10-7 270 0.05 0.5 ±0.1 10 MSX-24 適合 12 1.5 3 26000 2.0×10-6 790 0.05 0.5 ±0.1 22 MSX-29 適合 14 2 4 21000 5.2×10-6 1400 0.05 0.5 ±0.1 40 MSX-34 適合 18 3 6 18000 1.1×10-5 2200 0.05 0.5 ±0.1 64 MSX-39 適合 20 6 12 16000 2.9×10-5 4100 0.05 0.5 ±0.1 90 MSX-44 適合 22 9 18 14000 5.5×10-5 5100 0.05 0.5 ±0.1 133 ＊負荷変動による常用トルク・最大トルクの補正は必要ありません。詳しくは選定手順をご参照ください。
＊＊最大軸穴径での値です。
●仕様：
品番 標準軸穴径(D1・D2) MSX-16 5×5 5×6 6×6 MSX-19 5×5 5×6 5×7 5×8 6×6 6×6.35 6×7 6×8 6.35×6.35 6.35×8 8×8 8×10 10×10 MSX-24 6×6 6×8 6×10 6.35×6.35 6.35×8 6.35×10 7×8 8×8 8×9.525 8×10 9.525×10 10×10 10×11 10×12 11×12 12×12 MSX-29 8×8 8×10 8×11 8×12 10×10 10×11 10×12 10×14 11×12 11×14 12×12 12×14 MSX-34 10×14 11×14 12×12 12×14 12×16 14×14 14×15 14×16 15×15 15×16 16×16 MSX-39 10×14 12×12 12×14 12×15 12×16 12×19 14×14 14×15 15×15 15×16 16×16 MSX-44 12×12 12×14 12×19 14×14 14×15 14×16 15×15 15×16 15×19 15×20 20×20 ●全製品に六角穴付き止めねじが付属しています。
●セットスクリュータイプの軸穴径の寸法許容差はH8です。
●適用軸径の推奨寸法許容差はh6およびh7です。
