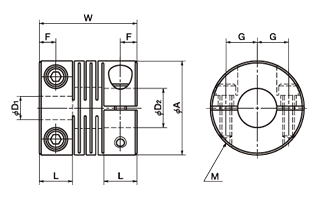

品番 価格
(円)A L W F G M ねじ締めつけ
トルク(N・m)MSXP-25C 7,150 25 8.5 25 4.25 8 M3 0.15 MSXP-30C 9,800 30 10.2 30 5.1 9 M3 0.15 MSXP-36C 14,400 36 12 35 6 11 M3 0.15
NBK鍋屋バイテック会社 MSXP
● MSXP
- Slit Type Flexible Coupling
- PEEK製・微量アウトガス
品番 価格
(円)A L W F G M ねじ締めつけ
トルク(N・m)MSXP-25C 7,150 25 8.5 25 4.25 8 M3 0.15 MSXP-30C 9,800 30 10.2 30 5.1 9 M3 0.15 MSXP-36C 14,400 36 12 35 6 11 M3 0.15
定価（円）（） MSXP-25C 7,150 （税別）（送料別）価格は都度、お問い合わせください MSXP-30C 9,800 MSXP-36C 14,400 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
品番 RoHS
指令適合最大軸穴径
(mm)常用トルク*
(N・m)最大トルク*
(N・m)最高回転数
(min-1)慣性
モーメント**
(Kg・m2)静的ねじり
ばね定数
(N・m/rad)許容偏心
(mm)許容偏角
(°)許容エンド
プレイ
(mm)質量**
(g)MSXP-25C 適合 10 0.7 1.4 25000 3.0×10-7 110 0.05 0.5 ±0.1 3.8 MSXP-30C 適合 12 1 2 21000 7.8×10-7 180 0.05 0.5 ±0.1 6.8 MSXP-36C 適合 16 1.5 3 17000 1.8×10-6 280 0.05 0.5 ±0.1 10 ＊負荷変動による常用トルク・最大トルクの補正は必要ありません。詳しくは選定手順をご参照ください。
＊＊最大軸穴径での値です。
●仕様：
品番 標準軸穴径(D1・D2) MSXP-25C 6×8 6×10 8×8 8×10 10×10 MSXP-30C 8×8 8×10 10×12 12×12 MSXP-36C 10×14 12×14 14×15 15×15 ●全製品に六角穴付きボルトが付属しています。
●適用軸径の推奨寸法許容差はh6およびh7です。
●軸穴およびキー溝の追加工を行います。追加工サービスをご利用ください。
