NBK鍋屋バイテック会社 　XBS　

●　XBS

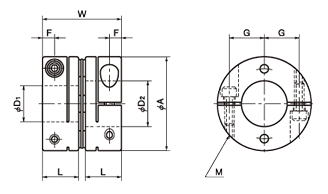

Single Disk Flexible Coupling

高ねじり剛性・高トルク・バックラッシュ 0

	品番 価格 (円) A L W F G M ねじ締めつけ トルク(N・m) XBS-15C2 4,220 15 7.5 16 2.3 5.25 M2 0.5 XBS-104C8 44,800 104 32 71.2 9 40.5 M8 30 XBS-19C2 3,630 19 9 19 2.5 7.1 M2 0.5 XBS-25C2 3,990 25 11 23.6 3.5 9.25 M2.5 1 XBS-68C5 11,500 68 24 53 7 25 M6 13 XBS-34C3 4,560 34 12 26.2 4 13 M3 1.5 XBS-56C3 7,660 56 20 43.2 6 21.25 M5 8 XBS-82C5 16,600 82 31 68 9 29.5 M8 30 XBS-44C2 6,490 44 15 32.8 5 17 M4 3.5 XBS-94C7 26,900 94 31 68.8 9 35.5 M8 30 XBS-27C2 4,240 27 11 23.6 3.5 10.25 M2.5 1 XBS-39C2 5,240 39 15 32.8 5 14.5 M4 3.5

型　　　式 定価（円）（） 　 XBS-15C2+軸穴径のご指定 4,220 （税別）（送料別）価格は都度、お問い合わせください XBS-104C8+軸穴径のご指定 44,800 （税別）（送料別）価格は都度、お問い合わせください XBS-19C2+軸穴径のご指定 3,630 （税別）（送料別）価格は都度、お問い合わせください XBS-25C2+軸穴径のご指定 3,990 （税別）（送料別）価格は都度、お問い合わせください XBS-68C5+軸穴径のご指定 11,500 （税別）（送料別）価格は都度、お問い合わせください XBS-34C3+軸穴径のご指定 4,560 （税別）（送料別）価格は都度、お問い合わせください XBS-56C3+軸穴径のご指定 7,660 （税別）（送料別）価格は都度、お問い合わせください XBS-82C5+軸穴径のご指定 16,600 （税別）（送料別）価格は都度、お問い合わせください XBS-44C2+軸穴径のご指定 6,490 （税別）（送料別）価格は都度、お問い合わせください XBS-94C7+軸穴径のご指定 26,900 （税別）（送料別）価格は都度、お問い合わせください XBS-27C2+軸穴径のご指定 4,240 （税別）（送料別）価格は都度、お問い合わせください XBS-39C2+軸穴径のご指定 5,240 （税別）（送料別）価格は都度、お問い合わせください

●特徴： 品番 RoHS 指令適合 最大軸穴径 (mm) 常用トルク* (N・m) 最大トルク* (N・m) 最高回転数 (min-1) 慣性 モーメント** (Kg・m2) 静的ねじり ばね定数 (N・m/rad) 許容偏角 (°) 許容エンド プレイ (mm) 質量** (g) XBS-15C2 適合 6 0.6 1.2 42000 9.8×10-8 300 0.5 ±0.1 5 XBS-104C8 適合 50 200 400 6000 1.1×10-3 68000 1 ±0.7 1180 XBS-19C2 適合 8 1 2 33000 2.9×10-7 600 1 ±0.1 9 XBS-25C2 適合 12 2 4 25000 1.1×10-6 1300 1 ±0.2 17 XBS-68C5 適合 32 60 120 9000 1.6×10-4 25000 1 ±0.5 388 XBS-34C3 適合 16 4.2 8.4 18000 4.0×10-6 2500 1 ±0.3 43 XBS-56C3 適合 28 25 50 11000 5.7×10-5 14000 1 ±0.4 232 XBS-82C5 適合 35 80 160 7000 4.2×10-4 42000 1 ±0.6 740 XBS-44C2 適合 22 10 20 14000 1.6×10-5 6000 1 ±0.3 105 XBS-94C7 適合 45 150 300 6000 6.9×10-4 55000 1 ±0.7 960 XBS-27C2 適合 14 2.2 4.4 23000 1.4×10-6 1600 1 ±0.2 21 XBS-39C2 適合 20 8 16 16000 9.8×10-6 4600 1 ±0.3 83 ＊負荷変動による常用トルク・最大トルクの補正は必要ありません。詳しくは選定手順をご参照ください。 ＊＊最大軸穴径での値です。 ●仕様： 品番 標準軸穴径(D1・D2) 3 4 5 6 8 10 11 12 14 15 16 18 19 20 22 24 25 28 30 32 35 38 40 42 45 50 XBS-15C2 XBS-19C2 XBS-25C2 XBS-27C2 XBS-34C3 XBS-39C2 XBS-44C2 XBS-56C3 XBS-68C5 XBS-82C5 XBS-94C7 XBS-104C8 ●全製品に六角穴付きボルトが付属しています。 ●適用軸径の推奨寸法許容差はh6およびh7です。
