NBK鍋屋バイテック会社 XBSS
● XBSS
- Double Disk Flexible Coupling
- 高ねじり剛性・高トルク・バックラッシュ 0
品番 価格

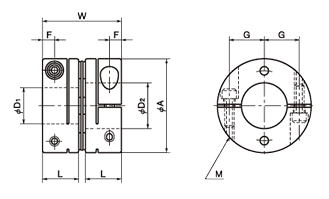

(円)A L W F G M ねじ締めつけ
トルク(N・m)XBSS-15C2 6,550 15 7.5 16 2.3 5.25 M2 0.5 XBSS-19C2 6,630 19 9 19 2.5 7.1 M2 0.5 XBSS-25C2 7,800 25 11 23.6 3.5 9.25 M2.5 1 XBSS-27C2 7,970 27 11 23.6 3.5 10.25 M2.5 1 XBSS-34C3 10,300 34 12 26.2 4 13 M3 1.5 XBSS-39C2 12,500 39 15 32.8 5 14.5 M4 3.5 XBSS-44C2 14,800 44 15 32.8 5 17 M4 3.5 XBSS-56C3 22,800 56 20 43.2 6 21.25 M5 8
定価（円）（） XBSS-15C2 6,550 （税別）（送料別）価格は都度、お問い合わせください XBSS-19C2 6,630 XBSS-25C2 7,800 （税別）（送料別）価格は都度、お問い合わせください XBSS-27C2 7,970 （税別）（送料別）価格は都度、お問い合わせください XBSS-34C3 10,300 XBSS-39C2 12,500 （税別）（送料別）価格は都度、お問い合わせください XBSS-44C2 14,800 （税別）（送料別）価格は都度、お問い合わせください XBSS-56C3 22,800
●特徴：
品番 RoHS
指令適合最大軸穴径
(mm)常用トルク*
(N・m)最大トルク*
(N・m)最高回転数
(min-1)慣性
モーメント**
(Kg・m2)静的ねじり
ばね定数
(N・m/rad)許容偏角
(°)許容エンド
プレイ
(mm)質量**
(g)XBSS-15C2 適合 6 0.5 1 42000 2.3×10-7 500 0.5 ±0.1 15 XBSS-19C2 適合 8 1 2 33000 7.4×10-7 1000 1 ±0.1 29 XBSS-25C2 適合 12 1.2 2.4 25000 2.8×10-6 1500 1 ±0.2 53 XBSS-27C2 適合 14 1.5 3 23000 3.8×10-6 2100 1 ±0.2 67 XBSS-34C3 適合 16 3.5 7 18000 1.1×10-5 3800 1 ±0.3 115 XBSS-39C2 適合 20 5 10 16000 2.3×10-5 5500 1 ±0.3 185 XBSS-44C2 適合 22 7 14 14000 3.9×10-5 7000 1 ±0.3 305 XBSS-56C3 適合 28 15 30 11000 1.4×10-4 15000 1 ±0.4 610 ＊負荷変動による常用トルク・最大トルクの補正は必要ありません。詳しくは選定手順をご参照ください。
＊＊最大軸穴径での値です。
●仕様：
品番 標準軸穴径(D1・D2) 3 4 5 6 8 10 11 12 14 15 16 18 19 20 22 24 25 28 XBSS-15C2 XBSS-19C2 XBSS-25C2 XBSS-27C2 XBSS-34C3 XBSS-39C2 XBSS-44C2 XBSS-56C3 ●全製品に六角穴付きボルトが付属しています。
●適用軸径の推奨寸法許容差はh6およびh7です。
●軸穴およびキー溝の追加工を行います。追加工サービスをご利用ください。
