NBK鍋屋バイテック会社 　XBW　

●　XBW

Gum Type Flexible Coupling

高ゲイン対応・高振動吸収・バックラッシュ０

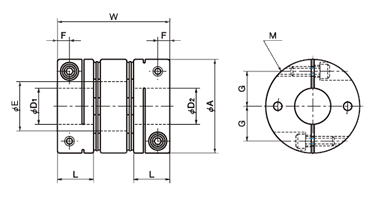

	品番 価格 (円) A L W E F G M ねじ締めつけ トルク(N・m) XBW-25C2 4,720 25 11 32.2 12.5 3.5 9.25 M2.5 1 XBW-104C8 53,100 104 32 104.4 57.5 9 40.5 M8 30 XBW-68C5 13,400 68 24 75 32.5 7 25 M6 13 XBW-56C3 9,200 56 20 60.4 28.5 6 21.25 M5 8 XBW-15C2 4,820 15 7.5 22 6.1 2.3 5.25 M2 0.5 XBW-94C7 32,000 94 31 99.6 47.5 9 35.5 M8 30 XBW-19C2 4,280 19 9 25.5 9.5 2.5 7.1 M2 0.5 XBW-39C2 6,300 39 15 46.6 20.5 5 14.5 M4 3.5 XBW-27C2 4,860 27 11 32.2 14.5 3.5 10.25 M2.5 1 XBW-34C3 5,370 34 12 37.4 16.5 4 13 M3 1.5 XBW-82C5 20,100 82 31 98 35.5 9 29.5 M8 30 XBW-44C2 7,640 44 15 46.6 23 5 17 M4 3.5

型　　　式 定価（円）（） 　 XBW-25C2+軸穴径のご指定 4,720 （税別）（送料別）価格は都度、お問い合わせください XBW-104C8+軸穴径のご指定 53,100 （税別）（送料別）価格は都度、お問い合わせください XBW-68C5+軸穴径のご指定 13,400 （税別）（送料別）価格は都度、お問い合わせください XBW-56C3+軸穴径のご指定 9,200 （税別）（送料別）価格は都度、お問い合わせください XBW-15C2+軸穴径のご指定 4,820 （税別）（送料別）価格は都度、お問い合わせください XBW-94C7+軸穴径のご指定 32,000 （税別）（送料別）価格は都度、お問い合わせください XBW-19C2+軸穴径のご指定 4,280 （税別）（送料別）価格は都度、お問い合わせください XBW-39C2+軸穴径のご指定 6,300 （税別）（送料別）価格は都度、お問い合わせください XBW-27C2+軸穴径のご指定 4,860 （税別）（送料別）価格は都度、お問い合わせください XBW-34C3+軸穴径のご指定 5,370 （税別）（送料別）価格は都度、お問い合わせください XBW-82C5+軸穴径のご指定 20,100 （税別）（送料別）価格は都度、お問い合わせください XBW-44C2+軸穴径のご指定 7,640 （税別）（送料別）価格は都度、お問い合わせください

●特徴： 品番 RoHS 指令適合 最大軸穴径 (mm) 常用トルク* (N・m) 最大トルク* (N・m) 最高回転数 (min-1) 慣性 モーメント** (Kg・m2) 静的ねじり ばね定数 (N・m/rad) 許容偏心 (mm) 許容偏角 (°) 許容エンド プレイ (mm) 質量** (g) XBW-25C2 適合 12 2 4 25000 2.3×10-6 850 0.2 2 ±0.4 24 XBW-104C8 適合 50 200 400 6000 2.3×10-3 50000 0.5 2 ±1.4 1820 XBW-68C5 適合 32 60 120 9000 3.5×10-4 18000 0.3 2 ±1 617 XBW-56C3 適合 28 25 50 11000 1.2×10-4 9000 0.3 2 ±0.8 322 XBW-15C2 適合 6 0.6 1.2 42000 2.2×10-7 200 0.05 1 ±0.2 7.5 XBW-94C7 適合 45 150 300 6000 1.5×10-3 40000 0.5 2 ±1.4 1500 XBW-19C2 適合 8 1 2 33000 6.7×10-7 450 0.15 2 ±0.2 14 XBW-39C2 適合 20 8 16 16000 2.1×10-5 3200 0.3 2 ±0.6 120 XBW-27C2 適合 14 2.2 4.4 23000 3.1×10-6 1000 0.2 2 ±0.4 30 XBW-34C3 適合 16 4.2 8.4 18000 9.0×10-6 1600 0.25 2 ±0.6 63 XBW-82C5 適合 35 80 160 7000 9.0×10-4 35000 0.5 2 ±1.2 1220 XBW-44C2 適合 22 10 20 14000 3.5×10-5 3900 0.3 2 ±0.6 151 ＊負荷変動による常用トルク・最大トルクの補正は必要ありません。詳しくは選定手順をご参照ください。 ＊＊最大軸穴径での値です。 ●仕様： 品番 標準軸穴径(D1・D2) 3 4 5 6 8 10 11 12 14 15 16 18 19 20 22 24 25 28 30 32 35 38 40 42 45 50 XBW-15C2 XBW-19C2 XBW-25C2 XBW-27C2 XBW-34C3 XBW-39C2 XBW-44C2 XBW-56C3 XBW-68C5 XBW-82C5 XBW-94C7 XBW-104C8 ●全製品に六角穴付きボルトが付属しています。 ●適用軸径の推奨寸法許容差はh6およびh7です。
