NBK鍋屋バイテック会社 XBWS

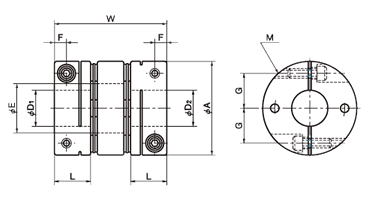

● XBWS
- Double Disk Flexible Coupling
- 高ねじり剛性・高トルク・バックラッシュ 0
品番 価格
(円)A L W E F G M ねじ締めつけ
トルク(N・m)XBWS-15C2 7,300 15 7.5 22 6.1 2.3 5.25 M2 0.5 XBWS-19C2 7,410 19 9 25.5 9.5 2.5 7.1 M2 0.5 XBWS-25C2 8,960 25 11 32.2 12.5 3.5 9.25 M2.5 1 XBWS-27C2 9,160 27 11 32.2 14.5 3.5 10.25 M2.5 1 XBWS-34C3 11,800 34 12 37.4 16.5 4 13 M3 1.5 XBWS-39C2 14,900 39 15 46.6 20.5 5 14.5 M4 3.5 XBWS-44C2 17,500 44 15 46.6 23 5 17 M4 3.5 XBWS-56C3 27,400 56 20 60.4 28.5 6 21.25 M5 8
定価（円）（） XBWS-15C2 7,300 （税別）（送料別）価格は都度、お問い合わせください XBWS-19C2 7,410 XBWS-25C2 8,960 （税別）（送料別）価格は都度、お問い合わせください XBWS-27C2 9,160 （税別）（送料別）価格は都度、お問い合わせください XBWS-34C3 11,800 XBWS-39C2 14,900 （税別）（送料別）価格は都度、お問い合わせください XBWS-44C2 17,500 （税別）（送料別）価格は都度、お問い合わせください XBWS-56C3 27,400
●特徴：
品番 RoHS
指令適合最大軸穴径
(mm)常用トルク*
(N・m)最大トルク*
(N・m)最高回転数
(min-1)慣性
モーメント**
(Kg・m2)静的ねじり
ばね定数
(N・m/rad)許容偏心
(mm)許容偏角
(°)許容エンド
プレイ
(mm)質量**
(g)XBWS-15C2 適合 6 0.5 1 42000 5.0×10-7 300 0.05 1 ±0.2 20 XBWS-19C2 適合 8 1 2 33000 1.6×10-6 550 0.15 2 ±0.2 38 XBWS-25C2 適合 12 1.2 2.4 25000 6.1×10-6 1100 0.2 2 ±0.4 71 XBWS-27C2 適合 14 1.5 3 23000 8.2×10-6 1300 0.2 2 ±0.4 88 XBWS-34C3 適合 16 3.5 7 18000 2.5×10-5 1800 0.25 2 ±0.6 160 XBWS-39C2 適合 20 5 10 16000 5.1×10-5 3500 0.3 2 ±0.6 260 XBWS-44C2 適合 22 7 14 14000 8.9×10-5 5500 0.3 2 ±0.6 400 XBWS-56C3 適合 28 15 30 11000 2.9×10-4 10000 0.3 2 ±0.8 800 ＊負荷変動による常用トルク・最大トルクの補正は必要ありません。詳しくは選定手順をご参照ください。
＊＊最大軸穴径での値です。
●仕様：
品番 標準軸穴径(D1・D2) 3 4 5 6 8 10 11 12 14 15 16 18 19 20 22 24 25 28 XBWS-15C2 XBWS-19C2 XBWS-25C2 XBWS-27C2 XBWS-34C3 XBWS-39C2 XBWS-44C2 XBWS-56C3 ●全製品に六角穴付きボルトが付属しています。
●適用軸径の推奨寸法許容差はh6およびh7です。
●軸穴およびキー溝の追加工を行います。追加工サービスをご利用ください。
