NBK鍋屋バイテック会社 XGS
● XGS
- Gum Type Flexible Coupling
- 高ゲイン対応・高振動吸収・バックラッシュ０

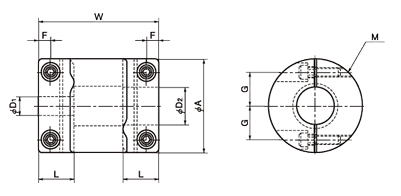

品番 価格
(円)A L W F G M ねじ締めつけ
トルク(N・m)XGS-30C 4,500 30 11 30 4 11 M3 1.5 XGS-34C 4,930 34 12 35 4 12.25 M3 1.5 XGS-15C 4,040 15 6.5 18 2.15 5 M1.6 0.25 XGS-19C 3,880 19 7.7 20 2.65 6.5 M2 0.5 XGS-25C 4,280 25 9.5 27 3.25 9 M2.5 1 XGS-39C 5,750 39 15.5 40 4.5 14.5 M4 2.5
定価（円）（） XGS-30C+軸穴径のご指定 4,500 （税別）（送料別）価格は都度、お問い合わせください XGS-34C+軸穴径のご指定 4,930 （税別）（送料別）価格は都度、お問い合わせください XGS-15C+軸穴径のご指定 4,040 XGS-19C+軸穴径のご指定 3,880 （税別）（送料別）価格は都度、お問い合わせください XGS-25C+軸穴径のご指定 4,280 （税別）（送料別）価格は都度、お問い合わせください XGS-39C+軸穴径のご指定 5,750
●特徴：
品番 RoHS
指令適合最大軸穴径
(mm)常用トルク*
(N・m)最大トルク*
(N・m)最高回転数
(min-1)慣性
モーメント**
(Kg・m2)静的ねじり
ばね定数
(N・m/rad)許容偏心
(mm)許容偏角
(°)許容エンド
プレイ
(mm)質量**
(g)XGS-30C 適合 15 3.3 6.6 21000 5.5×10-6 160 0.2 1.5 ±0.3 39 XGS-34C 適合 16 5.5 11 18000 1.0×10-5 350 0.2 1.5 ±0.3 62 XGS-15C 適合 6 0.5 1 42000 2.0×10-7 25 0.15 1.5 ±0.2 7 XGS-19C 適合 8 0.8 1.6 33000 6.2×10-7 63 0.15 1.5 ±0.2 12 XGS-25C 適合 12 2.3 4.6 25000 2.3×10-6 125 0.15 1.5 ±0.2 25 XGS-39C 適合 20 7 14 16000 2.1×10-5 440 0.2 1.5 ±0.3 85 ＊負荷変動による常用トルク・最大トルクの補正は必要ありません。ただし、周囲温度が30℃を超える場合は、常用トルク・最大トルクを下表の温度補正係数で補正してください。
XGS の使用可能温度は－20℃～80℃です。詳しくは選定手順をご参照ください。
＊＊最大軸穴径での値です。
●仕様：
品番 標準軸穴径(D1・D2) XGS-15C 3×5 3×6 4×4 4×5 4×6 4.5×5 5×5 5×6 6×6 XGS-19C 4×5 5×5 5×6 5×7 5×8 6×6 6×6.35 6×7 6×8 6.35×8 8×8 XGS-25C 5×6 5×8 6×6 6×8 6×10 6×11 6×12 6.35×8 6.35×10 8×8 8×10 8×11 8×12 10×10 10×12 12×12 XGS-30C 8×8 8×10 8×11 8×12 8×14 8×15 10×10 10×11 10×12 10×14 10×15 11×12 12×12 12×14 12×15 14×14 14×15 15×15 XGS-34C 8×8 8×10 8×11 8×12 8×14 8×15 10×10 10×11 10×12 10×14 10×15 11×11 11×12 12×12 12×14 12×15 14×14 14×15 15×15 16×16 XGS-39C 10×10 10×12 10×14 10×15 10×16 12×12 12×14 12×15 12×16 12×19 12×20 14×14 14×15 14×16 15×15 15×16 15×19 16×16 17×17 20×20 ●全製品に六角穴付きボルトが付属しています。
●適用軸径の推奨寸法許容差はh6およびh7です。
周囲温度 温度係数 -20℃～30℃ 1.00 30℃～40℃ 0.80 40℃～60℃ 0.70 60℃～80℃ 0.55
