NBK鍋屋バイテック会社 XGT　

●　XGT

Gum Type Flexible Coupling
高ゲイン対応・高振動吸収・バックラッシュ０


品番 価格

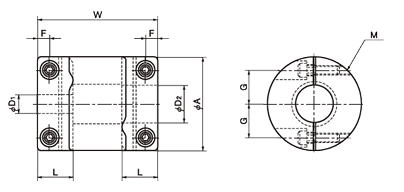

(円)		 A L W F G M ねじ締めつけ
トルク(N・m)
XGT-56C 8,040 56 19.5 60 5.5 20 M5 7
XGT-25C 4,280 25 9.5 32 3.25 9 M2.5 1
XGT-30C 4,500 30 11 36 4 11 M3 1.5
XGT-15C 4,040 15 6.5 23 2.15 5 M1.6 0.25
XGT-19C 3,880 19 7.7 26 2.65 6.5 M2 0.5
XGT-44C 6,880 44 15 48 4.75 16 M4 2.5
XGT-34C 4,930 34 12 38 4 12.25 M3 1.5
XGT-39C 5,750 39 15.5 48 4.5 14.5 M4 2.5
型　　　式
 定価（円）（） 　
XGT-56C+軸穴径のご指定 8,040 （税別）（送料別）価格は都度、お問い合わせください
XGT-25C+軸穴径のご指定 4,280
XGT-30C+軸穴径のご指定 4,500 （税別）（送料別）価格は都度、お問い合わせください
XGT-15C+軸穴径のご指定 4,040 （税別）（送料別）価格は都度、お問い合わせください
XGT-19C+軸穴径のご指定 3,880
XGT-44C+軸穴径のご指定 6,880 （税別）（送料別）価格は都度、お問い合わせください
XGT-34C+軸穴径のご指定 4,930 （税別）（送料別）価格は都度、お問い合わせください
XGT-39C+軸穴径のご指定 5,750
●特徴：
品番 RoHS
指令適合		 最大軸穴径
(mm)		 常用トルク*
(N・m)		 最大トルク*
(N・m)		 最高回転数
(min-1)		 慣性
モーメント**
(Kg・m2)		 静的ねじり
ばね定数
(N・m/rad)		 許容偏心
(mm)		 許容偏角
(°)		 許容エンド
プレイ
(mm)		 質量**
(g)
XGT-56C 適合 28 35 70 11000 1.4×10-4 1500 0.2 1.5 ±0.3 276
XGT-25C 適合 12 4 8 25000 3.0×10-6 170 0.15 1.5 ±0.2 28
XGT-30C 適合 15 6.3 12.6 21000 6.9×10-6 220 0.2 1.5 ±0.3 45
XGT-15C 適合 6 1.1 2.2 42000 2.7×10-7 43 0.15 1.5 ±0.2 8
XGT-19C 適合 8 2.1 4.2 33000 8.4×10-7 88 0.15 1.5 ±0.2 14
XGT-44C 適合 22 18 36 14000 4.2×10-5 640 0.2 1.5 ±0.3 136
XGT-34C 適合 16 8 16 18000 1.3×10-5 390 0.2 1.5 ±0.3 65
XGT-39C 適合 20 13.5 27 16000 2.7×10-5 520 0.2 1.5 ±0.3 98

＊負荷変動による常用トルク・最大トルクの補正は必要ありません。ただし、周囲温度が30℃を超える場合は、常用トルク・最大トルクを下表の温度補正係数で補正してください。
　XGT の使用可能温度は－20℃～80℃です。詳しくは選定手順をご参照ください。
＊＊最大軸穴径での値です。
●仕様：
品番 標準軸穴径(D1・D2)
XGT-15C 3×5 3×6 4×4 4×5 4×6 4.5×5 5×5 5×6
6×6
XGT-19C 4×5 5×5 5×6 5×7 5×8 6×6 6×6.35 6×7
6×8 6.35×8 8×8
XGT-25C 5×6 5×8 6×6 6×8 6×10 6×11 6×12 6.35×8
6.35×10 8×8 8×10 8×11 8×12 10×10 10×12 12×12
XGT-30C 8×8 8×10 8×11 8×12 8×14 8×15 10×10 10×11
10×12 10×14 10×15 11×12 12×12 12×14 12×15 14×14
14×15 15×15
XGT-34C 8×8 8×10 8×11 8×12 8×14 8×15 10×10 10×11
10×12 10×14 10×15 11×11 11×12 12×12 12×14 12×15
14×14 14×15 15×15 16×16
XGT-39C 10×10 10×12 10×14 10×15 10×16 12×12 12×14 12×15
12×16 12×19 12×20 14×14 14×15 14×16 15×15 15×16
15×19 16×16 17×17 20×20
XGT-44C 12×12 12×14 12×16 12×19 14×14 14×15 14×16 14×19
15×15 15×16 15×19 15×20 16×16 16×19 17×17 19×20
20×20
XGT-56C 15×15 15×19 15×20 15×25 19×20 19×24 20×20 20×25
24×25 25×25

●全製品に六角穴付きボルトが付属しています。
●適用軸径の推奨寸法許容差はh6およびh7です。

周囲温度 温度係数
-20℃～30℃ 1.00
30℃～40℃ 0.80
40℃～60℃ 0.70
60℃～80℃ 0.55
