NBK鍋屋バイテック会社 XUT
● XUT
- Cross Joint Type Flexible Coupling
- 偏心反力小・高ねじり剛性・振動吸収
品番 価格

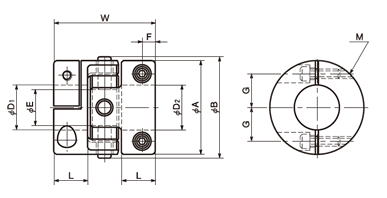

(円)A Z L W E F G M ねじ締めつけ
トルク(N・m)XUT-15C 4,390 15 16 6 18 4 2.5 5.2 M2 0.5 XUT-20C 4,800 20 22 7 20 7 2.7 6.5 M2 0.5 XUT-25C 5,470 25 27 9 27 10 3.5 9 M2.5 1 XUT-30C 6,130 30 32 9.5 30 10 4 10.5 M3 1.5 XUT-35C 7,200 35 37 11.5 35 13 5 12.5 M4 2.5 XUT-40C 8,210 40 42 12.5 40 15 5.5 15 M4 2.5
定価（円）（） XUT-15C+軸穴径のご指定 4,390 （税別）（送料別）価格は都度、お問い合わせください XUT-20C+軸穴径のご指定 4,800 （税別）（送料別）価格は都度、お問い合わせください XUT-25C+軸穴径のご指定 5,470 XUT-30C+軸穴径のご指定 6,130 （税別）（送料別）価格は都度、お問い合わせください XUT-35C+軸穴径のご指定 7,200 （税別）（送料別）価格は都度、お問い合わせください XUT-40C+軸穴径のご指定 8,210
●特徴：
品番 RoHS
指令適合最大軸穴径
(mm)常用トルク*
(N・m)最大トルク*
(N・m)最高回転数
(min-1)慣性
モーメント**
(Kg・m2)静的ねじり
ばね定数
(N・m/rad)許容偏心
(mm)許容偏角
(°)質量**
(g)XUT-15C 適合 6 0.3 0.6 42000 2.3×10-7 200 0.2 1 8 XUT-20C 適合 8 0.6 1.2 31000 8.1×10-7 400 0.2 1 16 XUT-25C 適合 12 1.2 2.4 25000 2.7×10-6 900 0.2 1 33 XUT-30C 適合 14 2.4 4.8 21000 6.2×10-6 1300 0.2 1 53 XUT-35C 適合 16 4 8 18000 1.3×10-5 2200 0.2 1 81 XUT-40C 適合 20 6 12 15000 2.6×10-5 2300 0.2 1 120 ＊負荷変動による常用トルク・最大トルクの補正は必要ありません。詳しくは選定手順をご参照ください。
＊＊最大軸穴径での値です。
●仕様：
品番 標準軸穴径(D1・D2) 3 4 5 6 8 10 11 12 14 15 16 18 19 20 XUT-15C XUT-20C XUT-25C XUT-30C XUT-35C XUT-40C ●全製品に六角穴付きボルトが付属しています。
●適用軸径の推奨寸法許容差はh6およびh7です。
