NBK鍋屋バイテック会社 　XWSS　

●　XWSS

Slit Type Flexible Coupling
クリーン仕様・低パーティクル・耐薬品性
品番 価格

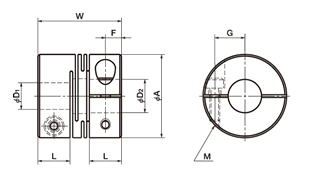

(円)		 A L W F G M ねじ締めつけ
トルク(N・m)
XWSS-25C 10,400 25 9.6 25 4.8 9 M3 1.5
XWSS-32C 13,800 32 12.6 32 6.3 11 M4 2.5
型　　　式
 定価（円）（） 　
XWSS-25C 10,400 （税別）（送料別）価格は都度、お問い合わせください
XWSS-32C 13,800
●特徴：
品番 RoHS
指令適合		 最大軸穴径
(mm)		 常用トルク*
(N・m)		 最大トルク*
(N・m)		 最高回転数
(min-1)		 慣性
モーメント**
(Kg・m2)		 静的ねじり
ばね定数
(N・m/rad)		 許容偏心
(mm)		 許容偏角
(°)		 許容エンド
プレイ
(mm)		 質量**
(g)
XWSS-25C 適合 10 2 4 25000 6.3×10-6 720 - 1 ±0.2 69
XWSS-32C 適合 14 3.5 7 19000 2.2×10-5 1300 - 1 ±0.2 150
●仕様：
品番 標準軸穴径(D1・D2)
5 6 8 10 11 12 14
XWSS-25C
XWSS-32C

＊負荷変動による常用トルク・最大トルクの補正は必要ありません。詳しくは選定手順をご参照ください。
＊＊最大軸穴径での値です。
