NBK鍋屋バイテック会社　EBF ミニボールプランジャ

●　 EBF ミニボールプランジャ

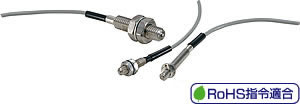

	Miniature Ball Plunger with Switch EBF ミニボールプランジャ ミニボールプランジャとコンタクトスウィッチを一体化。 位置ぎめと信号出力が同時に行えます。 部品点数の削減、装置の小型化・省スペース化を実現します。 防水構造タイプを標準化。 EBF-N-＊ ―――― 非防水構造（IP40） EBF-P-＊ ―――― 防水構造（IP47） 全製品に固定用のロックナットと内歯座金が付属しています。 常時開・常時閉の2種類から選択できます。 EBF-＊-A ―――― 常時開・コード：グレー EBF-＊-B ―――― 常時閉・コード：黒 材質・仕上げ 本体：SUS303 ボール：SUS440（硬度50HRC～）――――――― EBF-N-＊ 　　　　超硬（硬度90HRA～）――――――――― EBF-P-＊ ロックナット：SUS304 ――――――――――――― EBF-N-＊ 　　　　　　　C3604B、ニッケルメッキ ――――― EBF-P-＊ 内歯座金：SUS304 スウィッチ仕様 接点定格 DC24V、20mA(推奨値5～10mA)、抵抗負荷 絶縁抵抗 100MΩ以上、DC250Vメガーにて 耐電圧 AC500V(50/60Hz・1分間、各端子とケース間) 接点寿命 3×106回 使用可能温度 -10℃～80℃ 内部回路図
EBF-N-A （非防水構造・常時開） EBF-N-B （非防水構造・常時閉）
EBF-P-A （防水構造・常時開） EBF-P-B （防水構造・常時閉）

型　　　式 定価（円）（） 　 EBF-6-N-A 4,520 （税別）（送料別）価格は都度、お問い合わせください EBF-8-N-A 4,520 （税別）（送料別）価格は都度、お問い合わせください EBF-10-N-A 4,780 （税別）（送料別）価格は都度、お問い合わせください EBF-6-N-B 4,520 （税別）（送料別）価格は都度、お問い合わせください EBF-8-N-B 4,520 （税別）（送料別）価格は都度、お問い合わせください EBF-10-N-B 4,780 （税別）（送料別）価格は都度、お問い合わせください EBF-6-P-A 7,620 （税別）（送料別）価格は都度、お問い合わせください EBF-8-P-A 7,620 （税別）（送料別）価格は都度、お問い合わせください EBF-10-P-A 8,130 （税別）（送料別）価格は都度、お問い合わせください EBF-6-P-B 7,620 （税別）（送料別）価格は都度、お問い合わせください EBF-8-P-B 7,620 （税別）（送料別）価格は都度、お問い合わせください EBF-10-P-B 8,130 （税別）（送料別）価格は都度、お問い合わせください

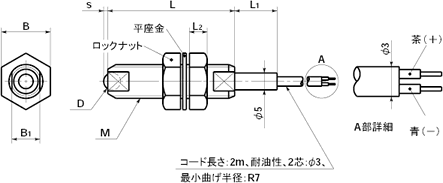

●特徴： 品番 RoHS 指令適合 M L L1 L2 B B1 s P±0.1 D 荷重(N) min./max. 質量 (g) 価格 (円) EBF-6-N-A 適合 M6×1 27 10 3.6 10 5 0.8 0.3 3 6/13 29 4,520 EBF-8-N-A 適合 M8×1.25 30 10 5 13 7 1 0.5 4 8/16 38 4,520 EBF-10-N-A 適合 M10×1.5 33 10 6 17 8 1.2 0.7 5 10/20 50 4,780 EBF-6-N-B 適合 M6×1 27 10 3.6 10 5 0.8 0.3 3 6/13 29 4,520 EBF-8-N-B 適合 M8×1.25 30 10 5 13 7 1 0.5 4 8/16 38 4,520 EBF-10-N-B 適合 M10×1.5 33 10 6 17 8 1.2 0.7 5 10/20 50 4,780 EBF-P-A （防水構造・常時開） EBF-P-B （防水構造・常時閉） unit:mm 品番 RoHS 指令適合 M L L1 L2 B B1 s P±0.1 D 荷重(N) min./max. 質量 (g) 価格 (円) EBF-6-P-A 適合 M6×0.5* 40 10 3.6 10 5.5 0.8 0.3 3 6/13 30 7,620 EBF-8-P-A 適合 M8×1.25 40 10 5 13 7 1 0.5 4 8/16 40 7,620 EBF-10-P-A 適合 M10×1.5 40 10 6 17 8 1.2 0.7 5 10/20 60 8,130 EBF-6-P-B 適合 M6×0.5* 40 10 3.6 10 5.5 0.8 0.3 3 6/13 30 7,620 EBF-8-P-B 適合 M8×1.25 40 10 5 13 7 1 0.5 4 8/16 40 7,620 EBF-10-P-B 適合 M10×1.5 40 10 6 17 8 1.2 0.7 5 10/20 60 8,130 ＊細目ねじです。 ●仕様：
