NBK鍋屋バイテック会社 ECT-50·ECT-23·ECT-26 カウンティングダイアル(デジタル表示タイプ)

●  ECT-50·ECT-23·ECT-26 カウンティングダイアル(デジタル表示タイプ) 廃番

Counting Dial

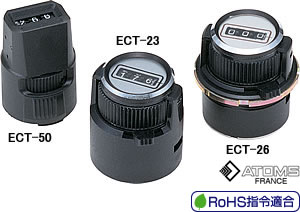

ECT-50·ECT-23·ECT-26 カウンティングダイアル(デジタル表示タイプ)

  • 3桁デジタル表示(000~999)のカウンティングダイアル。
  • ポテンショメータなどの回転機器と組み合わせて、制御・測定に。
  • シャフトの回転数は10回までカウント。
  • 最小位の目盛りにより、読み取り精度は1/500。シャフトの回転数を高精度にコントロールできます。
  • ロック機構つき。ダイアル=シャフトの回転を固定できます。
  • 使用可能温度:-25℃~55℃
  • ECT-50―― コストパフォーマンスにすぐれています。
  • ECT-23―― 本体すべてがパネルのフロント側に取りつきます。パネル内部の省スペースに。防塵ウィンドウつき。
  • ECT-26―― 本体の半分がパネル内に隠れます。丸穴だけで取りつけが可能。防塵ウィンドウつき。
  • 標準軸穴径はφ6mmです。
  • つぎの軸穴の製品もあります。コンタクトセンターへお問い合わせください。
  • ECT-50―― φ6.35mm
  • ECT-23―― φ3・φ3.17・φ4・φ6.35mm
  • ECT-26―― φ3・φ3.17・φ4・φ6.35mm
  • 材質・仕上げ
  • ノブ・ハウジング:ポリアセタール(黒)

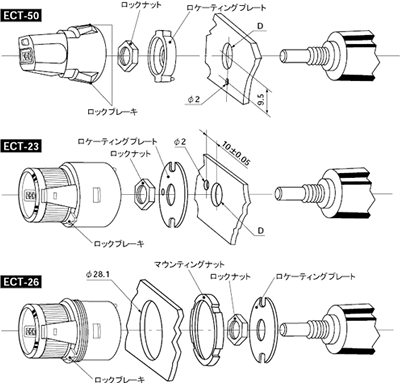

  • 取りつけ方法
  • 1. パネルの丸穴(寸法D)はダイアルを取りつける回転機器に合わせて加工してください。
  • 2. ダイアルを取りつける際は、ダイアルの目盛りの表示とシャフトの回転位置とが一致するように調整し、セットスクリューを締めつけてシャフトを固定してください。
  • 3. ロックナットは製品には付属していません。厚さ3mm以下のものを使用してください。

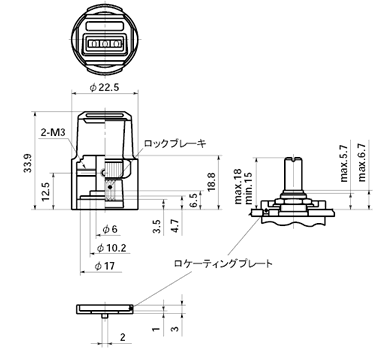

ECT-50

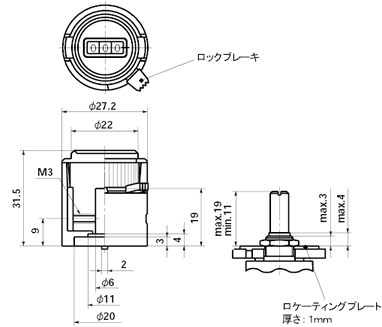

ECT-23

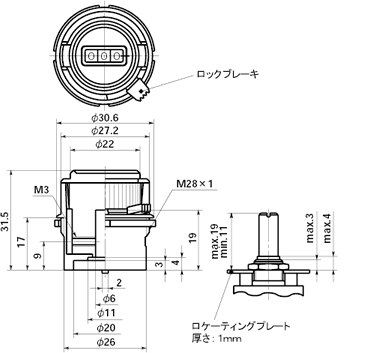

ECT-26


特徴:

仕様:
