Counting Dial

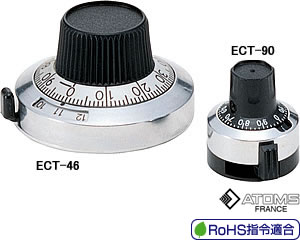

ECT-90·ECT-46 カウンティングダイアル（アナログ表示タイプ）
- アナログ表示のカウンティングダイアル。
- ポテンショメータなどの回転機器と組み合わせて、制御・測定に。シャフトの回転数を高精度にコントロールできます。
- ロック機構つき。ダイアル＝シャフトの回転を固定できます。
- 取りつけは簡単です。
- 使用可能温度：－25℃～55℃
- 2種類を標準化。
- ECT-90―― スモールサイズ。コストパフォーマンスにすぐれています。
- ECT-46―― ラージサイズ。大きくて見やすい表示。
- 標準軸穴径はφ6mmです。
- つぎの軸穴の製品もあります。コンタクトセンターへお問い合わせください。
- ECT-90―― φ6.35mm
- ECT-46―― φ6.35mm
- 材質・仕上げ
- ノブ：ポリアセタール（黒）
- ハウジング：アルミニウム

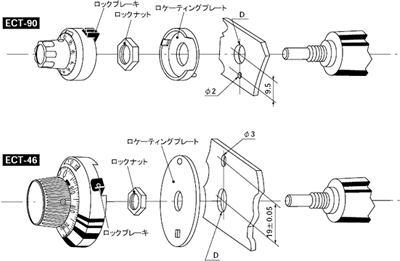

- 取りつけ方法
- 1. パネルの丸穴（寸法D）はダイアルを取りつける回転機器に合わせて加工してください。
- 2. ダイアルを取りつける際は、ダイアルの目盛りの表示とシャフトの回転位置とが一致するように調整し、セットスクリューを締めつけてシャフトに固定してください。
- 3. ロックナットは製品には付属していません。厚さ3mm以下のものを使用してください。

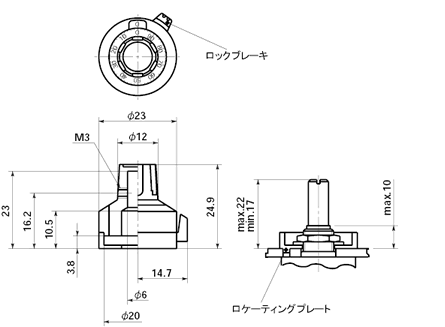

ECT-90

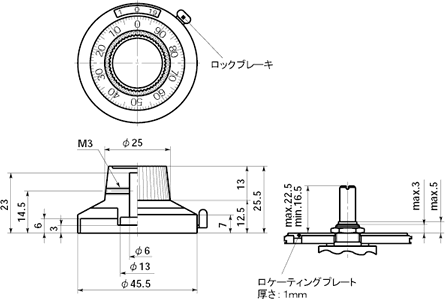

ECT-46
