●  ESB ストッパボルト

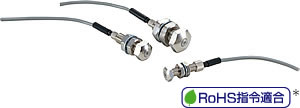

Stopper Bolt with Switch

ESB ストッパボルト

  • ストッパボルトとコンタクトスウィッチを一体化。
  • 位置ぎめと信号出力が同時に行えます。
  • 部品点数の削減、装置の小型化・省スペース化を実現します。
  • カートリッジ(スウィッチ部)は取りはずし可能。本体を取りつける際、コードがねじれたり、引張られたりすることがありません。本体を取りつけたまま、カートリッジのみを交換することができます。
  • 全製品に固定用のロックナットと内歯座金が付属しています。
  • 球面部は焼入れ済み。耐摩耗性にすぐれています。
  • 常時開・常時閉の2種類から選択できます。
  • ESB-A―――― 常時開・コード:グレー
  • ESB-B―――― 常時閉・コード:黒
  • 信号出力の状況がすばやく確認できるLEDランプつきなどの特殊仕様の製品も製作いたします。
  • コンタクトセンターへお問い合わせください。
  • 材質・仕上げ
  • 本体:SUS303
  • ストッパ面:SUS420、焼入れ(硬度45~50HRC)
  • ロックナット:SUS304
  • 内歯座金:SUS304
  • スウィッチ仕様
  • 接点定格 DC24V、20mA(推奨値5~10mA)、抵抗負荷
    絶縁抵抗 100MΩ以上、DC250Vメガーにて
    耐電圧 AC500V(50/60Hz・1分間、各端子とケース間)
    接点寿命 3×106
    耐静荷重 5000N
    耐衝撃性 0.4J
    使用可能温度 -10℃~80℃
  • 内部回路図

ESB-A (常時開)

ESB-B (常時閉)

型   式
定価(円)()
ESB-M6-A 5,620 (税別)(送料別)価格は都度、お問い合わせください
ESB-M8-A 5,980
ESB-M10-A 5,980 (税別)(送料別)価格は都度、お問い合わせください
ESB-M6-B 5,620 (税別)(送料別)価格は都度、お問い合わせください
ESB-M8-B 5,980
ESB-M10-B 5,980 (税別)(送料別)価格は都度、お問い合わせください

特徴:
品番 RoHS
指令適合

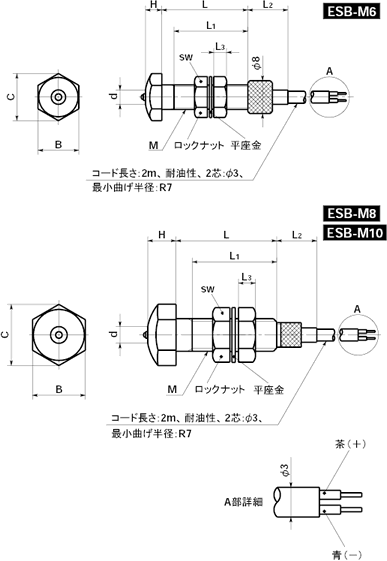

M L L1 L2 L3 sw d H B C
(約)
接触力 (N) 質量 (g) 価格 (円)
ESB-M6-A 非適合 M6 21 18 10 3.6 10 3.5 4 10 11.5 1 30 5,620
ESB-M8-A 適合 M8 24.6 20.6 10 5 13 4.5 6.9 13 15 1 45 5,980
ESB-M10-A 適合 M10 24.6 20.6 10 6 17 4.5 6.9 17 19.6 1 62 5,980
ESB-M6-B 非適合 M6 21 18 10 3.6 10 3.5 4 10 11.5 1 30 5,620
ESB-M8-B 非適合 M8 24.6 20.6 10 5 13 4.5 6.9 13 15 1 45 5,980
ESB-M10-B 適合 M10 24.6 20.6 10 6 17 4.5 6.9 17 19.6 1 62 5,980

*2008年10月1日現在、一部のアイテムがRoHS指令に適合しておりません。
 RoHS指令の詳細はこちらをご参照ください。
