NBK鍋屋バイテック会社　ESN ストッパスクリュー

●　 ESN ストッパスクリュー

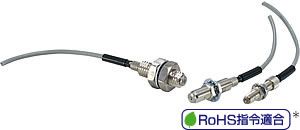

	Stopper Screw with Switch ESN ストッパスクリュー ストッパスクリューとコンタクトスウィッチを一体化。 位置ぎめと信号出力が同時に行えます。 部品点数の削減、装置の小型化・省スペース化を実現します。 並目ねじと細目ねじを標準化 ESN-N-A―――― 並目ねじ ESN-F-A―――― 細目ねじ カートリッジ（スウィッチ部）は取りはずし可能。本体を取りつける際、コードがねじれたり、引張られたりすることがありません。本体を取りつけたまま、カートリッジのみを交換することができます。 全製品に固定用のロックナットと内歯座金が付属しています。 先端部は焼入れ済み。耐摩耗性にすぐれています。 内部回路は常時開です。 信号出力の状況がすばやく確認できるLEDランプつきや、内部回路が常時閉などの特殊仕様の製品も製作いたします。 コンタクトセンターへお問い合わせください。 材質・仕上げ 本体：SUS303 ストッパ面：SUS420、焼入れ（硬度45～50HRC） ロックナット：SUS304 内歯座金：SUS304 スウィッチ仕様 接点定格 DC24V、20mA(推奨値5～10mA)、抵抗負荷 絶縁抵抗 100MΩ以上、DC250Vメガーにて 耐電圧 AC500V(50/60Hz・1分間、各端子とケース間) 接点寿命 3×106回 耐静荷重 5000N 耐衝撃性 0.4J 使用可能温度 -10℃～80℃ 内部回路図
ESN-N-A （並目ねじ） ESN-F-A （細目ねじ）

型　　　式 定価（円）（） 　 ESN-M6-N-A 5,260 （税別）（送料別）価格は都度、お問い合わせください ESN-M8-N-A 5,620 （税別）（送料別）価格は都度、お問い合わせください ESN-M10-N-A 5,820 （税別）（送料別）価格は都度、お問い合わせください ESN-M6-F-A 5,450 （税別）（送料別）価格は都度、お問い合わせください ESN-M8-F-A 5,640 （税別）（送料別）価格は都度、お問い合わせください

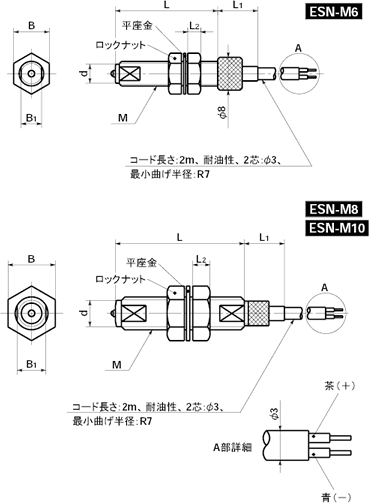

●特徴： 品番 RoHS 指令適合 M L L1 L2 B B1 d 接触力 (N) 質量 (g) 価格 (円) ESN-M6-N-A 適合 M6×1 25 10 3.6 10 5 3.5 1 30 5,260 ESN-M8-N-A 適合 M8×1.25 31.5 10 5 13 7 4.5 1 40 5,620 ESN-M10-N-A 非適合 M10×1.5 31.5 10 6 17 8 4.5 1 52 5,820 ESN-M6-F-A 非適合 M6×0.75 25 10 3.2 8 5 3.5 1 29 5,450 ESN-M8-F-A 非適合 M8×0.75 31.5 10 3.2 10 7 4.5 1 36 5,640 ＊2008年10月1日現在、一部のアイテムがRoHS指令に適合しておりません。 　RoHS指令の詳細はこちらをご参照ください。 ●仕様：
