NBK鍋屋バイテック会社 GDP 回転グリップ

GDP 回転グリップ

Revolving Grip -GN798・GN798.1-

GDP 回転グリップ

  • 回転グリップのニューモデル。
  • 六角穴による裏側からの取りつけ方式。
  • グリップは、プラスティック製とアルミニウム製を標準化。
  • プラスティック製グリップは、スティール製とステンレス製のねじが選べます。
  • GDP ―――――― グリップ:プラスティック、ねじ:スティール
  • GDPA ――――― グリップ:アルミニウム合金、ねじ:スティール
  • GDPS ――――― グリップ:プラスティック、ねじ:ステンレス
  • 記号 グリップ ねじ
    GDP ナイロン6 SUM-22L、三価クロメート処理
    GDPA アルミニウム合金・研磨 SUM-22L、三価クロメート処理
    GDPS ナイロン6 SUS303

GDP (グリップ:プラスティック・ねじ:スティール)

GDPA (グリップ:アルミニウム合金・ねじ:スティール)

GDPS (グリップ:プラスティック・ねじ:ステンレス)

型   式
定価(円)()
GDP-16×M6 880 (税別)(送料別)価格は都度、お問い合わせください
GDP-18×M6 1,020
GDP-18×M8 1,020 (税別)(送料別)価格は都度、お問い合わせください
GDP-22×M8 1,190 (税別)(送料別)価格は都度、お問い合わせください
GDP-24×M8 1,240
GDP-22×M10 1,190 (税別)(送料別)価格は都度、お問い合わせください
GDP-24×M10 1,240 (税別)(送料別)価格は都度、お問い合わせください
GDP-25×M10 1,350
GDPA-16×M6 1,960 (税別)(送料別)価格は都度、お問い合わせください
GDPA-18×M6 2,030 (税別)(送料別)価格は都度、お問い合わせください
GDPA-18×M8 2,030
GDPA-22×M8 2,370 (税別)(送料別)価格は都度、お問い合わせください
GDPA-24×M8 2,910 (税別)(送料別)価格は都度、お問い合わせください
GDPA-22×M10 2,370
GDPA-24×M10 2,910 (税別)(送料別)価格は都度、お問い合わせください
GDPA-25×M10 3,530 (税別)(送料別)価格は都度、お問い合わせください
GDPS-16×M6 1,160
GDPS-18×M6 1,350 (税別)(送料別)価格は都度、お問い合わせください
GDPS-18×M8 1,350 (税別)(送料別)価格は都度、お問い合わせください
GDPS-22×M8 1,550
GDPS-24×M8 1,760 (税別)(送料別)価格は都度、お問い合わせください
GDPS-22×M10 1,550 (税別)(送料別)価格は都度、お問い合わせください
GDPS-24×M10 1,760
GDPS-25×M10 2,050 (税別)(送料別)価格は都度、お問い合わせください

特徴:

仕様:
品番 RoHS
指令適合

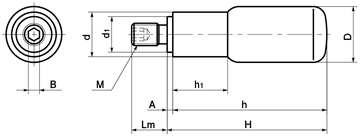

D M Lm d d1 H h h1 A B 質量(g) 価格(円)
GDP-16×M6 適合 16 M6 12 13 10 44 41.5 15 2.5 3 30 880
GDP-18×M6 適合 18 M6 13 14.5 10 58.5 56 19 2.5 3 35 1,020
GDP-18×M8 適合 18 M8 13 14.5 10 58.5 56 19 2.5 4 40 1,020
GDP-22×M8 適合 22 M8 14 18.5 14 61.5 59 21 2.5 4 85 1,190
GDP-24×M8 適合 24 M8 16 18.5 14 76.5 74 27 2.5 4 90 1,240
GDP-22×M10 適合 22 M10 14 18.5 14 61.5 59 21 2.5 5 90 1,190
GDP-24×M10 適合 24 M10 16 18.5 14 76.5 74 27 2.5 5 95 1,240
GDP-25×M10 適合 25 M10 16 20 16 86.5 84 30 2.5 5 125 1,350
GDPA-16×M6 適合 16 M6 12 13 10 44 41.5 15 2.5 3 30 1,960
GDPA-18×M6 適合 18 M6 13 14.5 10 58.5 56 19 2.5 3 35 2,030
GDPA-18×M8 適合 18 M8 13 14.5 10 58.5 56 19 2.5 4 40 2,030
GDPA-22×M8 適合 22 M8 14 18.5 14 61.5 59 21 2.5 4 85 2,370
GDPA-24×M8 適合 24 M8 16 18.5 14 76.5 74 27 2.5 4 90 2,910
GDPA-22×M10 適合 22 M10 14 18.5 14 61.5 59 21 2.5 5 90 2,370
GDPA-24×M10 適合 24 M10 16 18.5 14 76.5 74 27 2.5 5 95 2,910
GDPA-25×M10 適合 25 M10 16 20 16 86.5 84 30 2.5 5 125 3,530
GDPS-16×M6 適合 16 M6 12 13 10 44 41.5 15 2.5 3 30 1,160
GDPS-18×M6 適合 18 M6 13 14.5 10 58.5 56 19 2.5 3 35 1,350
GDPS-18×M8 適合 18 M8 13 14.5 10 58.5 56 19 2.5 4 40 1,350
GDPS-22×M8 適合 22 M8 14 18.5 14 61.5 59 21 2.5 4 85 1,550
GDPS-24×M8 適合 24 M8 16 18.5 14 76.5 74 27 2.5 4 90 1,760
GDPS-22×M10 適合 22 M10 14 18.5 14 61.5 59 21 2.5 5 90 1,550
GDPS-24×M10 適合 24 M10 16 18.5 14 76.5 74 27 2.5 5 95 1,760
GDPS-25×M10 適合 25 M10 16 20 16 86.5 84 30 2.5 5 125 2,050
  • 回転グリップGDP の姉妹品として、リトラクタブル回転グリップ GDR があります。
