NBK鍋屋バイテック会社　D 朝顔ハンドル

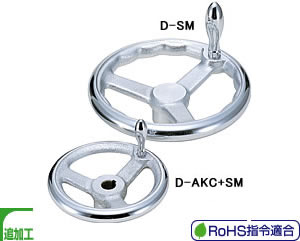

●　 D 朝顔ハンドル

Offset Handwheel

D 朝顔ハンドル

  • D ―――――――― グリップ取りつけ穴あり
  • D-N ―――――― グリップ取りつけ穴なし
  • 軸穴や角穴の追加工をいたします。詳しくは追加工サービスをご参照ください。
  • 材質・仕上げ
  • FC200
  • クロムメッキ―――――――D D-N
  • ＊ハンドル本体にグリップは付属していません。
  • 　グリップは別途ご注文ください。

D （クロムメッキ・グリップ取りつけ穴あり）

D-N （クロムメッキ・グリップ取りつけ穴なし）
型　　　式
 定価（円）（） 　
D-80 960
D-100 1,200 （税別）（送料別）価格は都度、お問い合わせください
D-125 1,600
D-140 1,990 （税別）（送料別）価格は都度、お問い合わせください
D-150 2,280
D-160 2,390 （税別）（送料別）価格は都度、お問い合わせください
D-200 3,690
D-250 5,790 （税別）（送料別）価格は都度、お問い合わせください
D-300 9,420
D-315 9,650 （税別）（送料別）価格は都度、お問い合わせください
D-80-N 960
D-100-N 1,200 （税別）（送料別）価格は都度、お問い合わせください
D-125-N 1,600
D-140-N 1,990 （税別）（送料別）価格は都度、お問い合わせください
D-150-N 2,280
D-160-N 2,390 （税別）（送料別）価格は都度、お問い合わせください
D-200-N 3,690
D-250-N 5,790 （税別）（送料別）価格は都度、お問い合わせください
D-300-N 9,420
D-315-N 9,650 （税別）（送料別）価格は都度、お問い合わせください
SM-5 290
SM-6 360 （税別）（送料別）価格は都度、お問い合わせください
SM-8 470
SM-10 670 （税別）（送料別）価格は都度、お問い合わせください
SM-12 1,050
RM-6 920
RM-8 1,100 （税別）（送料別）価格は都度、お問い合わせください
RM-10 1,410
RM-12 1,930 （税別）（送料別）価格は都度、お問い合わせください
●特徴：

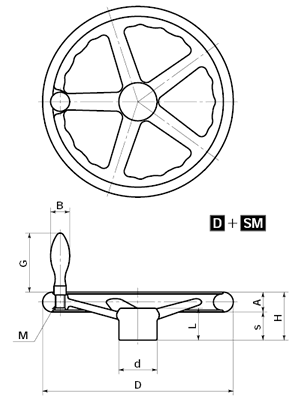

●仕様：
品番 RoHS
指令適合		 D H A s d L M スポーク数 質量 (g) 価格 (円)
D-80 適合 80 36 14 22 25 24 M5 3 430 960
D-100 適合 100 40 15 25 30 25 M5 3 630 1,200
D-125 適合 125 40 16 24 33 28 M6 3 755 1,600
D-140 適合 140 47 17 30 35 30 M6 3 1360 1,990
D-150 適合 150 47 18 29 38 33 M8 3 1410 2,280
D-160 適合 160 46 18 28 37 32 M8 3 1200 2,390
D-200 適合 200 60 24 36 43 41 M10 3 2250 3,690
D-250 適合 250 63 25 38 50 42 M10 5 3710 5,790
D-300 適合 300 70 29 41 56 45 M12 5 6150 9,420
D-315 適合 315 70 29 41 57 46 M12 5 6650 9,650
D-80-N 適合 80 36 14 22 25 24 - 3 430 960
D-100-N 適合 100 40 15 25 30 25 - 3 630 1,200
D-125-N 適合 125 40 16 24 33 28 - 3 755 1,600
D-140-N 適合 140 47 17 30 35 30 - 3 1360 1,990
D-150-N 適合 150 47 18 29 38 33 - 3 1410 2,280
D-160-N 適合 160 46 18 28 37 32 - 3 1200 2,390
D-200-N 適合 200 60 24 36 43 41 - 3 2250 3,690
D-250-N 適合 250 63 25 38 50 42 - 5 3710 5,790
D-300-N 適合 300 70 29 41 56 45 - 5 6150 9,420
D-315-N 適合 315 70 29 41 57 46 - 5 6650 9,650

●推奨適用グリップ

unit:mm
品番 メッキ固定グリップ SM メッキ回転グリップ RM
品番 B G 価格* (円) 品番 B G 価格* (円)
D-80 D-100 SM-5 13 38.5 290 - - - -
D-125 D-140 SM-6 16 48.5 360 RM-6 16 52.5 920
D-150 D-160 SM-8 20 62.5 470 RM-8 20 65.5 1,100
D-200 D-250 SM-10 25 77.5 670 RM-10 25 84.5 1,410
D-300 D-315 SM-12 32 97.5 1,050 RM-12 32 104.5 1,930

＊グリップの価格です。
● SM RM 以外のグリップも適用できます。適用グリップ一覧表をご参照ください。
