NBK鍋屋バイテック会社　HAC クランクハンドル

●　 HAC クランクハンドル

Cranked Handle -GN471-

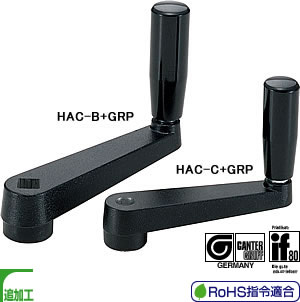

HAC クランクハンドル

  • HAC-C ――――― 丸穴加工済み（許容差H7）
  • HAC-B ――――― 角穴加工済み（許容差H11）
  • 全製品にグリップ取りつけ穴が加工してあります。
  • シャフト固定用の押しねじが必要な場合は、追加工サービスをご利用ください。
  • 材質・仕上げ
  • 亜鉛ダイカスト、粉体塗装（つや消し黒）――― HAC-64 HAC-80
  • AC4B、粉体塗装（つや消し黒）―――――――― HAC-100～HAC-160
  • ＊ハンドル本体にグリップは付属していません。
  • 　グリップは別途ご注文ください。

HAC-C （丸穴）

HAC-B （角穴）
型　　　式
 定価（円）（） 　
HAC-64×C10 1,800
HAC-80×C10 1,990 （税別）（送料別）価格は都度、お問い合わせください
HAC-100×C12 2,380
HAC-125×C14 3,250 （税別）（送料別）価格は都度、お問い合わせください
HAC-160×C17 4,010
GRP-18×M6 790 （税別）（送料別）価格は都度、お問い合わせください
GRP-21×M6 890
GRP-23×M8 1,110 （税別）（送料別）価格は都度、お問い合わせください
GRP-26×M10 1,240
GRP-26×M10 1,240 （税別）（送料別）価格は都度、お問い合わせください
HAC-64×B10 2,110
HAC-80×B10 2,310 （税別）（送料別）価格は都度、お問い合わせください
HAC-100×B12 2,800
HAC-125×B14 3,640 （税別）（送料別）価格は都度、お問い合わせください
HAC-160×B17 4,410
GRP-18×M6 790 （税別）（送料別）価格は都度、お問い合わせください
GRP-21×M6 890
GRP-23×M8 1,110 （税別）（送料別）価格は都度、お問い合わせください
GRP-26×M10 1,240
GRP-26×M10 1,240 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
●仕様：
品番 RoHS

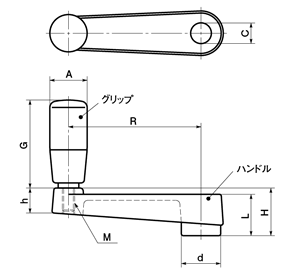

指令適合		 R CH7 L H d h M 質量 (g) 価格 (円)
HAC-64×C10 適合 64 10 20 23 19 12 M6 35 1,800
HAC-80×C10 適合 80 10 24 28 23 14 M6 59 1,990
HAC-100×C12 適合 100 12 28 32 27 15 M8 91 2,380
HAC-125×C14 適合 125 14 34 40 32 18 M10 142 3,250
HAC-160×C17 適合 160 17 38 44 35 18 M10 204 4,010

●推奨適用グリップ

unit:mm
品番 回転グリップ GRP
品番 A G 質量 （g) 価格* (円)
HAC-64×C10 GRP-18×M6 18 42.5 64 790
HAC-80×C10 GRP-21×M6 21 52.5 101 890
HAC-100×C12 GRP-23×M8 23 67.5 172 1,110
HAC-125×C14 GRP-26×M10 26 82.5 251 1,240
HAC-160×C17 GRP-26×M10 26 82.5 313 1,240

＊グリップの価格です。
●GRP以外のグリップも適用できます。適用グリップ一覧表をご参照ください。

unit:mm
品番 RoHS
指令適合		 R BH11* E min.** L H d h M 質量 (g) 価格 (円)
HAC-64×B10 適合 64 10 13.1 20 23 19 12 M6 35 2,110
HAC-80×B10 適合 80 10 13.1 24 28 23 14 M6 59 2,310
HAC-100×B12 適合 100 12 16.1 28 32 27 15 M8 91 2,800
HAC-125×B14 適合 125 14 18.1 34 40 32 18 M10 142 3,640
HAC-160×B17 適合 160 17 22.2 38 44 35 18 M10 204 4,410

＊本製品の角穴は，DIN規格(DIN79)に従います。
＊＊面取りE：角穴の角部は面取りをしています。
●取り付けの用の角シャフトの寸法は、「角穴および角シャフト寸法」をご参考ください。

●推奨適用グリップ

unit:mm
品番 回転グリップ GRP
品番 A G 質量 （g) 価格* (円)
HAC-64×B10 GRP-18×M6 18 42.5 64 790
HAC-80×B10 GRP-21×M6 21 52.5 101 890
HAC-100×B12 GRP-23×M8 23 67.5 172 1,110
HAC-125×B14 GRP-26×M10 26 82.5 251 1,240
HAC-160×B17 GRP-26×M10 26 82.5 313 1,240

＊グリップの価格です。
●GRP以外のグリップも適用できます。適用グリップ一覧表をご参照ください。
