NBK鍋屋バイテック会社　HAF アルミクランクハンドル

●　 HAF アルミクランクハンドル

Aluminum Cranked Handle with Retractable Revolving Grip -GN472.3-

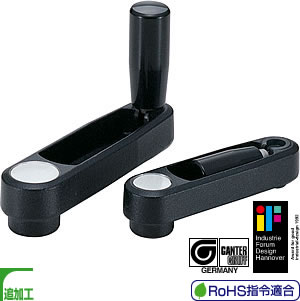

HAF アルミクランクハンドル

  • グリップは引き上げてから倒すリトラクタブル回転グリップ GGR を採用。
  • 倒したグリップはハンドル本体のポケットに収納されます。
  • ハブカバーは簡単に着脱できます。
  • HAF-C――――――― 丸穴加工済み（許容差H7）
  • HAF-B――――――― 角穴加工済み（許容差H11）
  • シャフト固定用の押しねじが必要な場合は、追加工サービスをご利用ください。
  • 材質・仕上げ
  • ハンドル：AC4B、粉体塗装（つや消し黒）
  • グリップ（リトラクタブル回転グリップ GGR ）：フェノール樹脂（黒）
  • ハブカバー：ポリアセタール（ライトグレー）

HAF-C （丸穴）

HAF-B （角穴）
型　　　式
 定価（円）（） 　
HAF-80×C10 8,570
HAF-100×C12 9,400 （税別）（送料別）価格は都度、お問い合わせください
HAF-125×C14 10,600
HAF-80×B10 9,170 （税別）（送料別）価格は都度、お問い合わせください
HAF-100×B12 10,000
HAF-125×B14 11,200 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
●仕様：
品番 RoHS

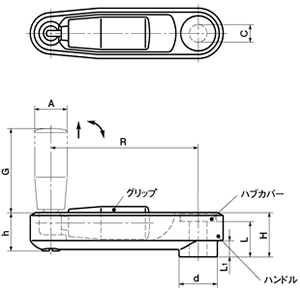

指令適合		 R CH7 L H L1 D d h A G 質量 (g) 価格 (円)
HAF-80×C10 適合 80 10 20 26 8 29 23 23 18 41 145 8,570
HAF-100×C12 適合 100 12 24 30 9.5 34 26 25.5 22 57 213 9,400
HAF-125×C14 適合 125 14 31 37 15 36 28 28 23 66 305 10,600
unit:mm
品番 RoHS
指令適合		 R BH11* E min.** L H L1 D d h A G 質量 (g) 価格 (円)
HAF-80×B10 適合 80 10 13.1 20 26 8 29 23 23 18 41 145 9,170
HAF-100×B12 適合 100 12 16.1 24 30 9.5 34 26 25.5 22 57 213 10,000
HAF-125×B14 適合 125 14 18.1 31 37 15 36 28 28 23 66 305 11,200

＊本製品の角穴は，DIN規格(DIN79)に従います。
＊＊面取りE：角穴の角部は面取りをしています。
●取り付けの用の角シャフトの寸法は、「角穴および角シャフト寸法」をご参考ください。
