NBK鍋屋バイテック会社　HAG アルミクランクハンドル

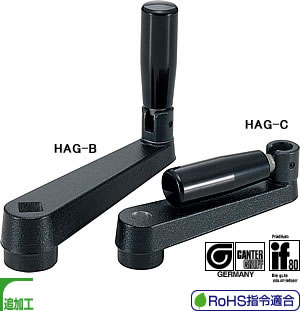

●　 HAG アルミクランクハンドル

	Aluminum Cranked Handle with Retractable Revolving Grip -GN471.3- HAG アルミクランクハンドル グリップは引き上げてから倒すリトラクタブル回転グリップ GGR を採用。 HAG-C――――――― 丸穴加工済み（許容差H7） HAG-B――――――― 角穴加工済み（許容差H11） シャフト固定用の押しねじが必要な場合は、追加工サービスをご利用ください。 材質・仕上げ ハンドル：AC4B、粉体塗装（つや消し黒） グリップ（リトラクタブル回転グリップ GGR ）：フェノール樹脂（黒）
HAG-C （丸穴）
HAG-B （角穴）

型　　　式 定価（円）（） 　 HAG-100×C12 7,030 （税別）（送料別）価格は都度、お問い合わせください HAG-125×C14 7,870 （税別）（送料別）価格は都度、お問い合わせください HAG-160×C17 8,600 （税別）（送料別）価格は都度、お問い合わせください HAG-100×B12 7,640 （税別）（送料別）価格は都度、お問い合わせください HAG-125×B14 8,490 （税別）（送料別）価格は都度、お問い合わせください HAG-160×B17 9,210 （税別）（送料別）価格は都度、お問い合わせください

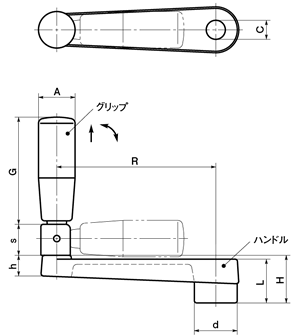

●特徴： ●仕様： 品番 RoHS 指令適合 R CH7 L H d h s G A 質量 (g) 価格 (円) HAG-100×C12 適合 100 12 28 30 27 13 19.5 67.5 23 199 7,030 HAG-125×C14 適合 125 14 34 36 32 14 19.5 67.5 23 254 7,870 HAG-160×C17 適合 160 17 38 40 35 14 26 82.5 26 346 8,600 unit:mm 品番 RoHS 指令適合 R BH11* E min.** L H d h s G A 質量 (g) 価格 (円) HAG-100×B12 適合 100 12 16.1 28 30 27 13 19.5 67.5 23 199 7,640 HAG-125×B14 適合 125 14 18.1 34 36 32 14 19.5 67.5 23 254 8,490 HAG-160×B17 適合 160 17 22.2 38 40 35 14 26 82.5 26 346 9,210 ＊本製品の角穴は，DIN規格(DIN79)に従います。 ＊＊面取りE：角穴の角部は面取りをしています。 ●取り付けの用の角シャフトの寸法は、「角穴および角シャフト寸法」をご参考ください。
