NBK鍋屋バイテック会社　HAK アルミローレットハンドル

●HAK アルミローレットハンドル

Aluminum Knurled Handwheel

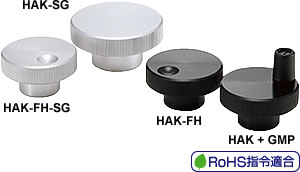

HAK アルミローレットハンドル

  • アルミニウム合金製ミニハンドル。
  • 材質・仕上げ
  • A5056、アルマイト処理（黒、シルバーグレー）
  • 品番一覧表
  • 形状 色 軸穴
    下穴 HAK リーマ穴 HAK-R
    基本形状（グリップ取りつけ穴なし・指穴なし） 黒 HAK-＊-N HAK-＊-R＊-N
    シルバーグレー HAK-＊-N-SG HAK-＊-R＊-N-SG
    グリップ取りつけ穴あり 黒 HAK-＊ HAK-＊-R＊
    シルバーグレー HAK-＊-SG HAK-＊-R＊-SG
    指穴あり 黒 HAK-＊-FH HAK-＊-R＊-FH
    シルバーグレー HAK-＊-FH-SG HAK-＊-R＊-FH-SG

    ●表中の＊印はサイズを表わす数字がはいります。

HAK （下穴・グリップ取りつけ穴あり）

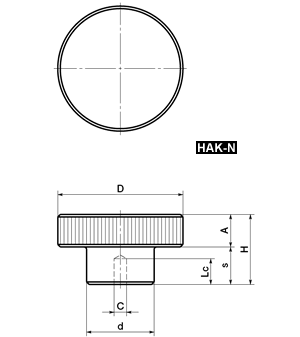

HAK-N （下穴・グリップ取りつけ穴なし・指穴なし）
型　　　式
 定価（円）（） 　
HAK-40 1,020
HAK-50 1,400 （税別）（送料別）価格は都度、お問い合わせください
HAK-63 2,090
HAK-80 3,120 （税別）（送料別）価格は都度、お問い合わせください
HAK-40-N 980
HAK-50-N 1,340 （税別）（送料別）価格は都度、お問い合わせください
HAK-63-N 1,980
HAK-80-N 3,020 （税別）（送料別）価格は都度、お問い合わせください
HAK-40-SG 1,020
HAK-50-SG 1,400 （税別）（送料別）価格は都度、お問い合わせください
HAK-63-SG 2,090
HAK-80-SG 3,120 （税別）（送料別）価格は都度、お問い合わせください
HAK-40-N-SG 980
HAK-50-N-SG 1,340 （税別）（送料別）価格は都度、お問い合わせください
HAK-63-N-SG 1,980
HAK-80-N-SG 3,020 （税別）（送料別）価格は都度、お問い合わせください
HAK-40 GMP-13×M6 440
HAK-50 GMP-13×M6 440 （税別）（送料別）価格は都度、お問い合わせください
HAK-63 GMP-14×M6 440
HAK-80 GMP-16×M6 450 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
●仕様：
品番 RoHS
指令適合		 D H A s d C Lc P M 質量 (g) 価格 (円)
HAK-40 適合 40 25 12 13 22 5 15 14.5 M6 50 1,020
HAK-50 適合 50 28 13 15 27 5 15 17 M6 87 1,400
HAK-63 適合 63 32 14 18 35 5 15 23 M6 161 2,090
HAK-80 適合 80 40 15 25 45 5 15 30 M6 299 3,120
HAK-40-N 適合 40 25 12 13 22 5 15 14.5 - 50 980
HAK-50-N 適合 50 28 13 15 27 5 15 17 - 87 1,340
HAK-63-N 適合 63 32 14 18 35 5 15 23 - 161 1,980
HAK-80-N 適合 80 40 15 25 45 5 15 30 - 299 3,020
HAK-40-SG 適合 40 25 12 13 22 5 15 14.5 M6 50 1,020
HAK-50-SG 適合 50 28 13 15 27 5 15 17 M6 87 1,400
HAK-63-SG 適合 63 32 14 18 35 5 15 23 M6 161 2,090
HAK-80-SG 適合 80 40 15 25 45 5 15 30 M6 299 3,120
HAK-40-N-SG 適合 40 25 12 13 22 5 15 14.5 - 50 980
HAK-50-N-SG 適合 50 28 13 15 27 5 15 17 - 87 1,340
HAK-63-N-SG 適合 63 32 14 18 35 5 15 23 - 161 1,980
HAK-80-N-SG 適合 80 40 15 25 45 5 15 30 - 299 3,020

●推奨適用グリップ

unit:mm
品番 ミニプラ回転グリップ GMP
品番 B G 質量 （g) 価格* (円)
HAK-40 GMP-13×M6 13 18.8 63 440
HAK-50 GMP-13×M6 13 18.8 100 440
HAK-63 GMP-14×M6 14 20.8 175 440
HAK-80 GMP-16×M6 16 23.8 315 450

＊グリップの価格です。
● GMP 以外のグリップも適用できます。適用グリップ一覧表をご参照ください。
