NBK鍋屋バイテック会社 HCH アルミディスクハンドル

●  HCH アルミディスクハンドル

Aluminum Disk Handwheel with Clutch Mechanism -GN321.6-

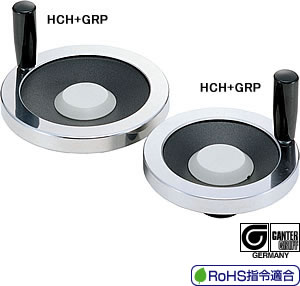

HCH アルミディスクハンドル

  • クラッチメカニズム HCM を内蔵したアルミディスクハンドルです。
  • 通常はハンドルはシャフトに対してフリーの状態です。
  • ハンドルを手前に引くことにより、セレーションがかみ合います。
  • そのままハンドルをまわせばシャフトもまわります。
  • ハンドルを離せば、スプリングの力でセレーションがはずれ、シャフトとハンドルはフリーの状態になります。
  • ハブカバーは取りはずしできます。シャフトへの取りつけにはエンドプレート HEP をご使用ください。
  • 全製品にグリップ取りつけ穴が加工してあります。
  • 材質・仕上げ
  • ハンドル:AC4B
  • ハブカバー:ポリアセタール(ライトグレー)
  • クラッチメカニズム:S45C
  • *ハンドル本体にグリップは付属していません。
  •  グリップは別途ご注文ください。

型   式
定価(円)()
HCH-140×C12 610
HCH-140×C14 690 (税別)(送料別)価格は都度、お問い合わせください
HCH-140×C16 1,010
HCH-160×C12 1,360 (税別)(送料別)価格は都度、お問い合わせください
HCH-160×C14 1,810
HCH-160×C16 360 (税別)(送料別)価格は都度、お問い合わせください
GRP-23×M8 470
GRP-26×M10 470 (税別)(送料別)価格は都度、お問い合わせください

特徴:

仕様:
品番 RoHS
指令適合

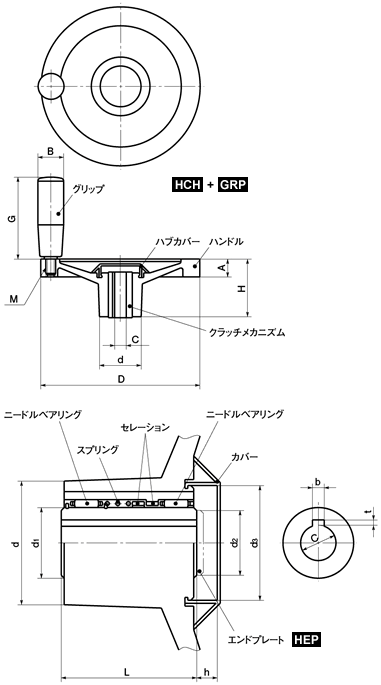

D CH7 H A L h d d1 d2 (最大) d3 M 質量 (g) 価格 (円)
HCH-140×C12 適合 140 12 58 16.5 45 7 42 24 23 40 M8 650 28,700
HCH-140×C14 適合 140 14 58 16.5 45 7 42 24 23 40 M8 650 28,700
HCH-140×C16 適合 140 16 58 16.5 45 7 42 24 23 40 M8 650 28,700
HCH-160×C12 適合 160 12 58 18 45 7 42 24 23 40 M10 750 30,200
HCH-160×C14 適合 160 14 58 18 45 7 42 24 23 40 M10 750 30,200
HCH-160×C16 適合 160 16 58 18 45 7 42 24 23 40 M10 750 30,200

●推奨適用グリップ

unit:mm
品番 回転グリップ GRP
品番 B G 質量(g) 価格*(円)
HCH-140 GRP-23×M8 23 67.5 731 1,110
HCH-160 GRP-26×M10 26 82.5 859 1,240

*グリップの価格です。
●GRP以外のグリップも適用できます。適用グリップ一覧表をご参照ください。

●共通寸法

unit:mm
軸穴径
C
キー溝 キー
b t 呼び寸法
b×h
基準寸法 許容差(P9) 基準寸法 許容差
12 4 -0.012
-0.042
1.1 +0.1
0
4×4
14・16 5 1.3 5×5
