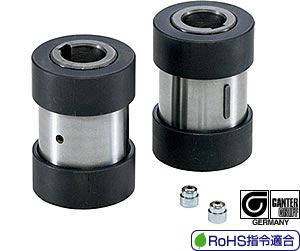

HCM クラッチメカニズム

ハンドルその他の機械部品に簡単に取りつけできます。

精密なセレーションにより、クラッチの締結・解除はきわめてスムーズ。しかも確実です。

ニードルベアリングを採用。また、ベアリング摺動面は熱処理・研磨済み。高速使用においても耐久性にすぐれています。

ベアリングへのグリース注入口は加工済み。グリースニップルも付属しています。

クラッチメカニズムを内蔵した HCH アルミディスクハンドルも標準化しています。

材質・仕上げ

S45C、浸炭焼入れ・研磨（硬度56～60HRC）

取り扱い方法

1.通常はアウターリングとインナーリングのセレーションはかみ合っておらず、インナーリング（シャフト）に対しアウターリング（ハンドル）はフリーの状態です。このため、シャフトが回転してもハンドルは静止しています。

2.ハンドルをシャフト方向に〈引く〉または〈押す〉と、内蔵されたスプリングは圧縮され、アウターリングとインナーリングのセレーションがかみ合います。そのままハンドルをまわせばシャフトもまわります。

3.ハンドルを離せば、スプリングの力で自動的にセレーションがはずれ、シャフト（インナーリング）とハンドル（アウターリング）は再びフリーの状態になります。

型　　　式

定価（円）（）

HCM-1×C12

19,700

（税別）（送料別）価格は都度、お問い合わせください

HCM-2×C14

21,900

（税別）（送料別）価格は都度、お問い合わせください

HCM-3×C18

24,400

（税別）（送料別）価格は都度、お問い合わせください

HCM-4×C22

27,100

（税別）（送料別）価格は都度、お問い合わせください

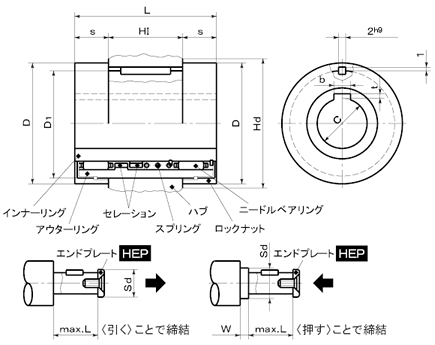

品番	RoHS 指令適合	D	D₁ -0.03～0*	C^H7	b^P9	t 0～+0.1	L	s	質量 (g)	価格 (円)
HCM-1×C12	適合	29	25	12	4	1.1	42	12	126	19,700
HCM-2×C14	適合	33	29	14	5	1.3	48	14	194	21,900
HCM-3×C18	適合	39	35	18	6	1.7	50	13	275	24,400
HCM-4×C22	適合	46	41	22	6	1.7	54	13	390	27,100

＊ハンドルのハブ内径はD₁^H7で加工してください。

使用上の注意

1.必要に応じ、〈引く〉あるいは〈押す〉のいずれの動作でも締結するようハンドルに組み込むことができます。ハンドルを不注意に〈押し〉ても締結しないという点で、〈引く〉タイプの方がより安全といえます。
2.ベアリングの摩擦により、回転するシャフトと同方向にハンドルがゆっくり連れまわりすることがあります。（手で止められる程度の速さです。）ハンドルにグリップを取りつけるなどハンドル全体をアンバランスにすれば、この連れまわりは防止または軽減できます。ただし高速回転ではアンバランスにより振動が発生することがあります。グリップなしの場合はより高速での使用が可能です。
3.スムーズな作動を保持するため、ベアリングへの注油を怠らないでください。
4.クラッチメカニズムの使用にともなう事故その他いかなるトラブルに対しても当社は責任を負いません。あらかじめご諒承ください。
