NBK鍋屋バイテック会社 HEP エンドプレート
● HEP エンドプレート
End Plate -GN184・GN184.5-

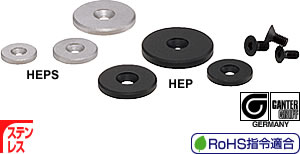

HEP エンドプレート
- シャフト端面にねじ穴を加工するだけでハンドルの位置合わせができます。
- HEP ――――――― スティール製
- HEPS ―――――― ステンレス製
- 全製品に六角穴付き皿ボルトが付属しています。
- 材質・仕上げ
- 本体:SUM22L、四三酸化鉄皮膜(黒) ――――― HEP
- SUS303 ――――――――――――――― HEPS
- ねじ:SCM435、四三酸化鉄皮膜(黒) ――――― HEP
- SUSXM7 ――――――――――――――― HEPS
- 使用例
型 式定価(円)() HEP-16 180 (税別)(送料別)価格は都度、お問い合わせくださいHEP-20 230 (税別)(送料別)価格は都度、お問い合わせください HEP-22 280 (税別)(送料別)価格は都度、お問い合わせくださいHEP-25 340 (税別)(送料別)価格は都度、お問い合わせください HEP-28 390 (税別)(送料別)価格は都度、お問い合わせくださいHEP-32 440 (税別)(送料別)価格は都度、お問い合わせください HEP-36 480 (税別)(送料別)価格は都度、お問い合わせくださいHEP-40 600 (税別)(送料別)価格は都度、お問い合わせください HEP-45 770 (税別)(送料別)価格は都度、お問い合わせくださいHEP-52 1,270 (税別)(送料別)価格は都度、お問い合わせください HEPS-16 400 (税別)(送料別)価格は都度、お問い合わせくださいHEPS-20 480 (税別)(送料別)価格は都度、お問い合わせくださいHEPS-22 530 (税別)(送料別)価格は都度、お問い合わせください HEPS-25 600 (税別)(送料別)価格は都度、お問い合わせくださいHEPS-28 650 (税別)(送料別)価格は都度、お問い合わせくださいHEPS-32 730 (税別)(送料別)価格は都度、お問い合わせください HEPS-36 830 (税別)(送料別)価格は都度、お問い合わせくださいHEPS-40 880 (税別)(送料別)価格は都度、お問い合わせください
●特徴:
●仕様:

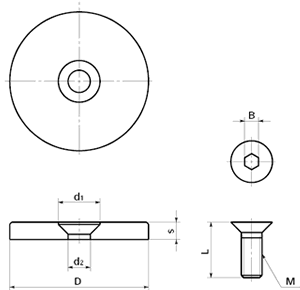

品番 RoHS
指令適合D d1 d2 s M L B 質量 (g) 価格 (円) HEP-16 適合 16 8 4.3 3 M4 10 2.5 5 180 HEP-20 適合 20 8 4.3 3 M4 10 2.5 8 230 HEP-22 適合 22 10 5.3 3.5 M5 12 3 11 280 HEP-25 適合 25 10 5.3 3.5 M5 12 3 15 340 HEP-28 適合 28 10 5.3 3.5 M5 12 3 18 390 HEP-32 適合 32 12 6.4 4 M6 12 4 27 440 HEP-36 適合 36 12 6.4 4 M6 12 4 34 480 HEP-40 適合 40 12 6.4 5 M6 12 4 51 600 HEP-45 適合 45 12 6.4 6 M6 12 4 77 770 HEP-52 適合 52 12 6.4 6 M6 12 4 103 1,270 HEPS-16 適合 16 8 4.3 3 M4 10 2.5 5 400 HEPS-20 適合 20 8 4.3 3 M4 10 2.5 8 480 HEPS-22 適合 22 10 5.3 3.5 M5 12 3 11 530 HEPS-25 適合 25 10 5.3 3.5 M5 12 3 15 600 HEPS-28 適合 28 10 5.3 3.5 M5 12 3 18 650 HEPS-32 適合 32 12 6.4 4 M6 12 4 27 730 HEPS-36 適合 36 12 6.4 4 M6 12 4 34 830 HEPS-40 適合 40 12 6.4 5 M6 12 4 51 880
