NBK鍋屋バイテック会社　HPK プラローレットハンドル

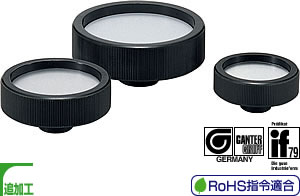

●HPK プラローレットハンドル　

Plastic Knurled Handwheel -GN226・GN226.1-

HPK プラローレットハンドル

  • フェノール樹脂製。
  • HPK-C――――――― 丸穴（許容差H7）＋カバーディスク
  • HPK-M――――――― めねじ＋カバーディスク
  • カバーディスクはハンドルを機械にセットしたあとで取りつけてください。
  • 社名・ロゴ・機能表記などをレーザ刻印いたします。詳しくはレーザ刻印サービスをご参照ください。
  • シャフト固定用の押しねじが必要な場合は、追加工サービスをご利用ください。
  • 材質・仕上げ
  • ハンドル：フェノール樹脂（黒）
  • ハブ：SUM22L、四三酸化鉄皮膜（黒）
  • カバーディスク：アルミニウム
  • 　　　　　　　　アルマイト処理（つや消しライトグレー）
  • シンボルマークつきのカバーディスクもあります。
  • コンタクトセンターへお問い合わせください。

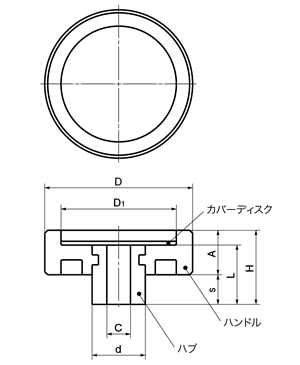

HPK-C （丸穴）

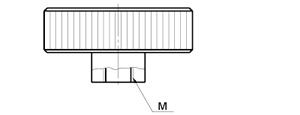

HPK-M （めねじ）
型　　　式
 定価（円）（） 　
HPK-50×C8 1,090
HPK-63×C10 1,330 （税別）（送料別）価格は都度、お問い合わせください
HPK-80×C12 2,040
HPK-50×M10 1,090 （税別）（送料別）価格は都度、お問い合わせください
HPK-63×M12 1,330
HPK-80×M16 2,040 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
●仕様：
品番 RoHS
指令適合		 D D1 CH7 L H A s d 質量 (g) 価格 (円)
HPK-50×C8 適合 50 39 8 20 25 15 10 18 51 1,090
HPK-63×C10 適合 63 52 10 24 30 18 12 20 81 1,330
HPK-80×C12 適合 80 67 12 29 36 22 14 25 163 2,040
unit:mm
品番 RoHS
指令適合		 D D1 M L H A s d 質量 (g) 価格 (円)
HPK-50×M10 適合 50 39 M10 20 25 15 10 18 51 1,090
HPK-63×M12 適合 63 52 M12 24 30 18 12 20 81 1,330
HPK-80×M16 適合 80 67 M16 29 36 22 14 25 163 2,040
