NBK鍋屋バイテック会社 HPS プラソリッドハンドル

HPS プラソリッドハンドル

Plastic Solid Handwheel

HPS プラソリッドハンドル

  • フェノール樹脂製。
  • 軸穴加工済み(許容差H9)です。
  • シャフト固定用の押しねじが必要な場合は、追加工サービスをご利用ください。
  • HPS――― グリップ取りつけ穴あり
  • HPS-N―― グリップ取りつけ穴なし
  • 材質・仕上げ
  • ハンドル:フェノール樹脂(黒)
  • ハブ:S45C、三価クロメート処理
  • *ハンドル本体にグリップは付属していません。
  •  グリップは別途ご注文ください。

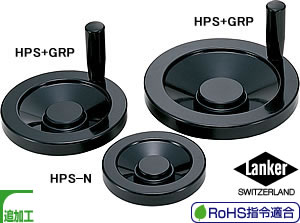

HPS (グリップ取りつけ穴あり)

HPS-N (グリップ取りつけ穴なし)

型   式
定価(円)()
HPS-80 2,670
HPS-100 3,070 (税別)(送料別)価格は都度、お問い合わせください
HPS-125 4,060
HPS-160 4,710 (税別)(送料別)価格は都度、お問い合わせください
HPS-200 6,090
HPS-80-N 2,670 (税別)(送料別)価格は都度、お問い合わせください
HPS-100-N 3,070
HPS-125-N 4,060 (税別)(送料別)価格は都度、お問い合わせください
HPS-160-N 4,710
HPS-200-N 6,090 (税別)(送料別)価格は都度、お問い合わせください
HPS-80 GRP-18×M6 790
HPS-100 GRP-21×M6 890
HPS-125 GRP-23×M8 1,110 (税別)(送料別)価格は都度、お問い合わせください
HPS-160 GRP-26×M10 1,240
HPS-200 GRP-26×M10 1,240 (税別)(送料別)価格は都度、お問い合わせください

特徴:

仕様:
品番 RoHS
指令適合

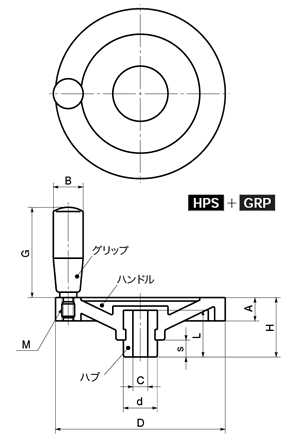

D CH9 H A s d L M 質量 (g) 価格 (円)
HPS-80 適合 80 10 41 14 14 25 35 M6 145 2,670
HPS-100 適合 100 10 43 17 14 25 35 M6 205 3,070
HPS-125 適合 125 12 44 18 14 25 35 M8 270 4,060
HPS-160 適合 160 14 50 20 14 32 35 M10 420 4,710
HPS-200 適合 200 16 56 22 14 40 35 M10 770 6,090
HPS-80-N 適合 80 10 41 14 14 25 35 - 145 2,670
HPS-100-N 適合 100 10 43 17 14 25 35 - 205 3,070
HPS-125-N 適合 125 12 44 18 14 25 35 - 270 4,060
HPS-160-N 適合 160 14 50 20 14 32 35 - 420 4,710
HPS-200-N 適合 200 16 56 22 14 40 35 - 770 6,090

●推奨適用グリップ

unit:mm
品番 回転グリップ GRP
品番 B G 質量 (g) 価格* (円)
HPS-80 GRP-18×M6 18 42.5 175 790
HPS-100 GRP-21×M6 21 52.5 245 890
HPS-125 GRP-23×M8 23 67.5 350 1,110
HPS-160 GRP-26×M10 26 82.5 530 1,240
HPS-200 GRP-26×M10 26 82.5 880 1,240

*グリップの価格です。
● GRP 以外のグリップも適用できます。適用グリップ一覧表をご参照ください。
