NBK鍋屋バイテック会社　RIS·RIP インジケーターベース

●　 RIS·RIP インジケーターベース

Indicator Base

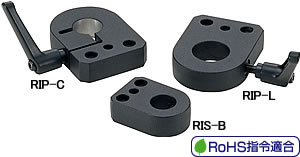

RIS·RIP インジケーターベース

  • デジタルポジションインジケーター RDS RDP 取りつけ用ベース。
  • RIS――― RDS用
  • RIP――― RDP用
  • 送り回転軸が不用意に回転するのを防止します。
  • 3種類の回転軸固定方法から選べます。
  • RIS-B RIP-B―――― 六角穴付き止めねじ使用タイプ
  • RIS-L RIP-L―――― レバーつき・止めねじタイプ
  • RIS-C RIP-C―――― レバーつき・クランピングタイプ
  • レバーはプラクランプレバー LEM LEF を採用。
  • 取りつけ穴の両面に座グリ加工をしており、両面いずれの方向からも取りつけることができます。取りつけ方向により押しねじ・レバーの位置を左右どちらでも選択することができます。
  • 機械・装置への取りつけは六角穴付きボルト（JIS B 1176）：M4をご使用ください。
  • 材質・仕上げ
  • 本体：アルミニウム合金、静電塗装（つや消し黒）
  • レバー（プラクランプレバー LEM LEF ）：ナイロン6（つや消し黒）
  • 取りつけ方法

RIS-B RIP-B （六角穴付き止めねじ使用タイプ）

RIS-L RIP-L （レバーつき・止めねじタイプ）

RIS-C RIP-C （レバーつき・クランピングタイプ）
型　　　式
 定価（円）（） 　
RIS-B 4,050
RIP-B 4,630 （税別）（送料別）価格は都度、お問い合わせください
RIS-L 4,620
RIP-L 5,210 （税別）（送料別）価格は都度、お問い合わせください
RIS-C 6,080
RIP-C 7,240 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
●仕様：

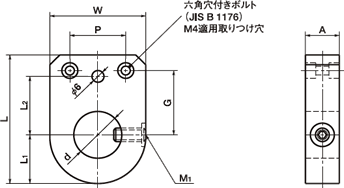

品番 RoHS
指令適合		 W P G L L1 L2 d A M1 適用インジケーター 質量 (g) 価格 (円)
RIS-B 適合 34 20 23.5 48 17 22 16 20 M5 RDS 48 4,050
RIP-B 適合 50 28 33 68 26 30 24 20 M6 RDP 111 4,630

＊押しねじが付属しています。

unit:mm

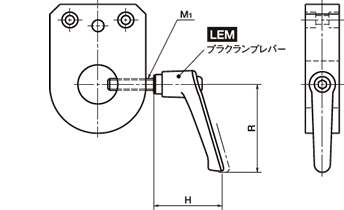

品番 RoHS
指令適合		 W P G L L1 L2 d A M1 H R 適用インジケーター 質量 (g) 価格 (円)
RIS-L 適合 34 20 23.5 48 17 22 16 20 M5 35.5 45 RDS 63 4,620
RIP-L 適合 50 28 33 68 26 30 24 20 M6 35.5 45 RDP 122 5,210
unit:mm

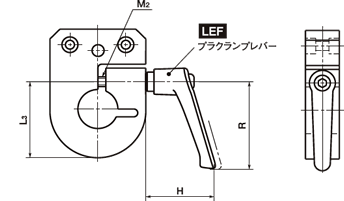

品番 RoHS
指令適合		 W P G L L1 L2 L3 d A M2 H R 適用インジケーター 質量 (g) 価格 (円)
RIS-C 適合 34 20 23.5 48 17 22 27.5 14 20 M4 35.5 45 RDS 58 6,080
RIP-C 適合 50 28 33 68 26 30 40 20 20 M5 35.5 45 RDP 119 7,240
