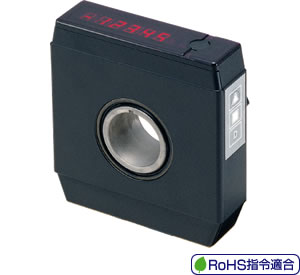

Digicollar
RNCL デジカラー
- 測長用ユニット。
- 送り回転軸にセットするだけで送り量の正確なデジタル表示が可能です。
- 現在値を原点に設定するプリセット機能つき。
- 小数点位置を任意に設定できます（範囲1～0.0001mm）。
- パラメータの設定によりあらゆるリード値に対応できます。
- ミリ／インチの換算もできます。
- カウント値・パラメータ設定値は、不揮発性メモリにより10年間記憶します。
- AC100（V50/60Hz）対応。
- 防塵構造ですが水・油に対しては保護されていません。
- 前面：IP62
- 後面：IP50
- 付属のカラーの軸穴径はφ9mmです。ご注文により軸穴加工を行います。コンタクトセンターへお問い合わせください。
- あらかじめ軸穴加工済みの軸穴カラーRNCL-R（オプション）もあります。
- RNCL-R 材質・仕上げ
- SUM22L、四三酸化鉄皮膜（黒）
- 仕様
表示桁数* 6桁／赤色7セグメントLED カウント範囲* 測長:999999～－99999 角度:±360.00° カウントモード* 測長:10・2進 角度:60進:1・5・10分 角度10進:0.01・0.1・1°読み 小数点位置 パラメータにより任意設定 リード値 パラメータにより任意設定 メモリ 不揮発性メモリ 10年間バックアップ 最大許容回転数 700min-1 電源 AC100V±10%、50/60Hz 電源コード* 2Mプラグ付き 消費電力* 2.2W 耐振動* 49Ｇで30分 耐衝撃* 耐久294Ｇ X・Y・Z各方向3回 使用温度範囲* 0℃～45℃ 保存温度 -20℃～80℃ ＊改良のため、仕様を変更しました。
- 使用例
- 取りつけ方法
- 1.取りつけベースを本体のインロー部（φ82 0～+0.054）に合わせて加工してください（推奨寸法φ82f7）。
- 2.カラーをシャフト径に合わせて加工してください。
- 軸穴カラー RNCL-R （オプション）もあります。
- 3.シャフトにカラーを取りつけた後、本体を取りつけベースにはめ込み、固定ねじで固定してください。

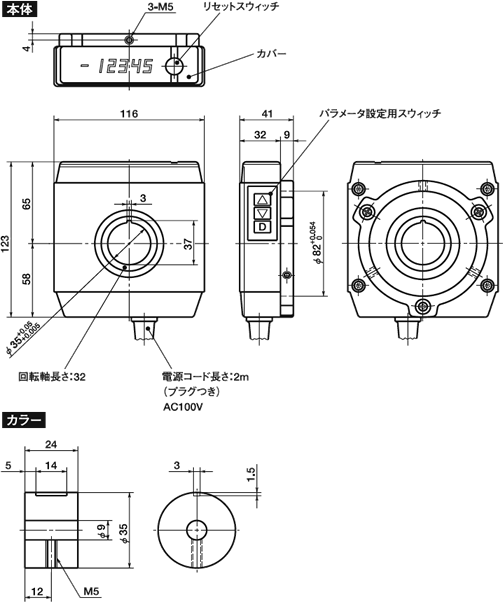

RNCL

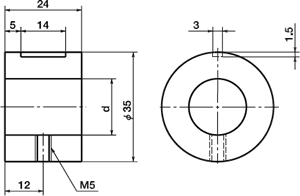

RNCL-R 軸穴カラー（オプション）
