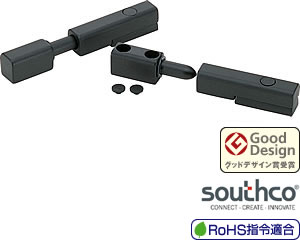

NBK鍋屋バイテック会社　96-10-572·96-50-570 アジャスタブルコンプレッションヒンジ

●　 96-10-572·96-50-570 アジャスタブルコンプレッションヒンジ

Adjustable Compression Hinge

96-10-572·96-50-570 アジャスタブルコンプレッションヒンジ

  • 1993年度通商産業省選定グッドデザイン商品。
  • グッドデザイン外国商品賞受賞。

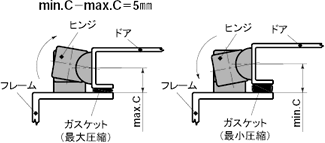

  • ヒンジそれ自体でガスケットの圧縮量を調整できます。調整しろは5mmです。
  • ドアとフレームとの間隔や、ガスケットの厚さにフレキシブルに対応できます。また、ドアやフレームのゆがみ、あるいは取りつけ誤差を許容します。
  • 前面から取りつけるスタイル―― 96-10-572
  • 背面から取りつけるスタイル―― 96-50-570
  • 取りつけ用のねじを隠すプラグが付属。外観を損ないません。
  • 耐蝕性・耐久性にすぐれています。
  • 材質・仕上げ
  • 本体：亜鉛ダイカスト、静電塗装（つや消し黒）
  • ワッシャ：ナイロン66（黒）
  • プラグ：プラスティックラバー（つや消し黒）
  • クランピングスクリュー：スティール、四三酸化鉄皮膜（黒）
  • クランピングナット：亜鉛ダイカスト、耐蝕コーティング
  • 強度
  • R：許容最大荷重：1000N
  • 　　破壊荷重：1550N
  • A：許容最大荷重：2200N
  • 　　破壊荷重：14000N

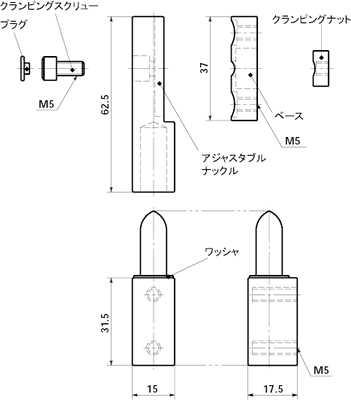

96-10-572 （前面取りつけ）

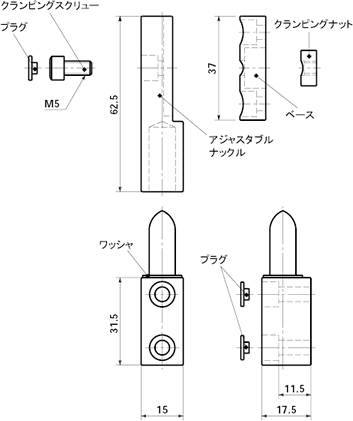

96-10-570 （背面取りつけ）
型　　　式
 定価（円）（）
96-50-500-50 1,880 （税別）（送料別）価格は都度、お問い合わせください
96-50-510-50 2,300 （税別）（送料別）価格は都度、お問い合わせください
96-50-520-50 2,300 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
●仕様：
品番 RoHS
指令適合		 スタイル ねじ ねじ
締めつけトルク
(N・m)		 質量 (g) 価格 (円)
96-10-572 適合 前面取りつけ M5 max.4.5 108 3,380

●取りつけ用のねじ（M5）は付属していません。
　前面取りつけスタイル 96-10-572 のを取りつける際に使用するねじは六角穴付きボルト（M5）としてください。
　六角穴にプラグをはめ込むことができ、外観を美しくします。

unit:mm
品番 RoHS
指令適合		 スタイル ねじ ねじ
締めつけトルク
(N・m)		 質量 (g) 価格 (円)
96-50-570 適合 背面取りつけ M5 max.4.5 111 3,380

●取りつけ用のねじ（M5）は付属していません。
