NBK鍋屋バイテック会社　96-14X ミニリフトオフヒンジ 　廃番

●　 96-14X ミニリフトオフヒンジ 　廃番

Mini Lift-off Hinge

96-14X ミニリフトオフヒンジ

  • コンパクトサイズ。しかも強力なヒンジです。
  • インラインスタイルとオフセットスタイルの2種類。
  • インラインスタイルは右開き・左開きのいずれにも使用できます。
  • オフセットスタイルには右開き用と左開き用があります。
  • 取りつけ用のねじが外部から見えない構造です。
  • 洗練されたデザイン。つや消し黒、傷のつきにくい仕上げです。
  • 材質・仕上げ
  • 亜鉛ダイカスト、静電塗装（つや消し黒）
  • 取りつけ方法

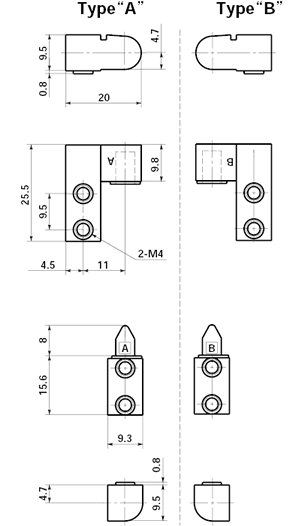

  • 両開きのドアに使用する場合、Type“A”・Type“B”を下図のとおり使用してください。
  • インラインスタイルのヒンジは、取りつけ方法のType“A”・Type“B”のいずれにも共通して使用します。
  • ドアを取りはずすことができるようにする場合は、オス側（ピン側）をフレームに、メス側をドアにそれぞれ同じ向きに取りつけてください。
  • オフセットスタイルのヒンジを使用してドアを取りはずせないようにする場合は、ドア（またはフレーム）にType“A”とType“B”のヒンジを各1個、対向させて取りつけてください。（こちらをご参照ください。）
  • 強度
  • R：許容最大荷重：1100N
  • 　　破壊荷重：2400N
  • A：許容最大荷重：1250N
  • 　　破壊荷重：2600N

96-140 （インライン）

96-141 （オフセット・Type“A”）

96-142 （オフセット・Type“B”）
型　　　式
 定価（円）（） 　
96-141　廃番 1,550
96-142　廃番 1,550
●特徴：
●仕様：
品番 RoHS
指令適合		 スタイル タイプ ねじ ねじ長さ ねじ
締めつけトルク
(N・m)		 質量 (g) 価格 (円)
96-141 適合 オフセット A M4 パネル厚さ ＋ 5 max.1.1 27 1,550
96-142 適合 オフセット B M4 パネル厚さ ＋ 5 max.1.1 27 1,550

● 取りつけ用のねじ（M4）は付属していません。
