NBK鍋屋バイテック会社 96-50-XXX-11 ナイロンリフトオフヒンジ
● 96-50-XXX-11 ナイロンリフトオフヒンジ
Nylon Lift-off Hinge

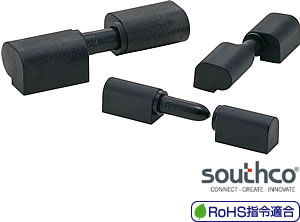

96-50-XXX-11 ナイロンリフトオフヒンジ
- ガラス繊維強化プラスティック製。
- インラインスタイルとオフセットスタイルの2種類。
- インラインスタイルは右開き・左開きのいずれにも使用できます。
- オフセットスタイルには右開き用と左開き用があります。
- 強度
- 300シリーズ
- R：許容最大荷重：670N
- 破壊荷重：1300N
- A：許容最大荷重：1100N
- 破壊荷重：2500N
- 400シリーズ
- R：許容最大荷重：1300N
- 破壊荷重：2600N
- A：許容最大荷重：2200N
- 破壊荷重：5000N
- 材質・仕上げ
- 本体：ガラス繊維強化ナイロン66（黒）
- ピン：ナイロン66（黒）

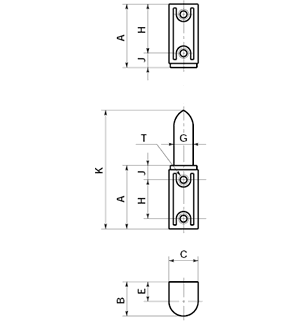

96-50-*00-11 （インラインスタイル）

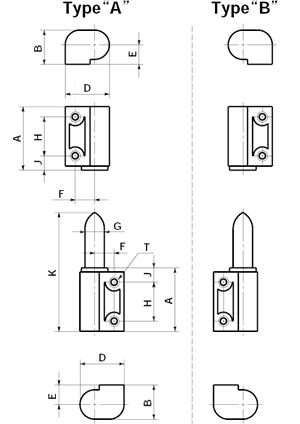

96-50-*10-11 （オフセットスタイル・Type“A”）
96-50-*20-11 （オフセットスタイル・Type“B”）
定価（円）（） E6-10-301-20 1,760 （税別）（送料別）価格は都度、お問い合わせください E6-10-301-10 1,760 （税別）（送料別）価格は都度、お問い合わせください E6-10-501-20 2,830 （税別）（送料別）価格は都度、お問い合わせください E6-10-501-10 2,830 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
●仕様：
品番 RoHS
指令適合シリーズ A B C E G H J K T 質量 (g) 価格 (円) 96-50-300-11 適合 300 31 16.7 14.3 9.5 9.5 19 7 58 M5 14 910 96-50-400-11 適合 400 41.3 22.2 19 12.7 12.7 25.5 9.5 78 M6 31 1,170
unit:mm 品番 RoHS
指令適合シリーズ A B D E F G H J K T 質量 (g) 価格 (円) 96-50-310-11 適合 300 31 16.7 21.5 9.5 9.5 9.5 19 7 58 M5 18 910 96-50-410-11 適合 400 41.3 22.2 28.5 12.7 12.7 12.7 25.5 9.5 78 M6 41 1,170 96-50-320-11 適合 300 31 16.7 21.5 9.5 9.5 9.5 19 7 58 M5 18 910 96-50-420-11 適合 400 41.3 22.2 28.5 12.7 12.7 12.7 25.5 9.5 78 M6 41 1,170 ●取りつけ用のねじ（M5またはM6）は付属していません。
