NBK鍋屋バイテック会社　96-50-XXX-50 メタルリフトオフヒンジ

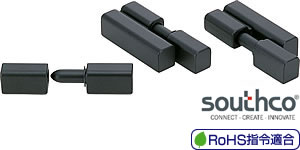

●　 96-50-XXX-50 メタルリフトオフヒンジ

Metal Lift-off Hinge

96-50-XXX-50 メタルリフトオフヒンジ

  • 重荷重用ヒンジ。
  • インラインスタイルとオフセットスタイルの2種類。
  • インラインスタイルは右開き・左開きのいずれにも使用できます。
  • オフセットスタイルには右開き用と左開き用があります。
  • ワッシャ（ナイロン66）は自己潤滑性があり、ドアの開閉がスムーズです。
  • 取りつけ用のねじが外部から見えない構造です。
  • 洗練されたデザイン。つや消し黒、傷のつきにくい仕上げです。
  • 材質・仕上げ
  • 本体：亜鉛ダイカスト、静電塗装（つや消し黒）
  • ワッシャ：ナイロン66（黒）

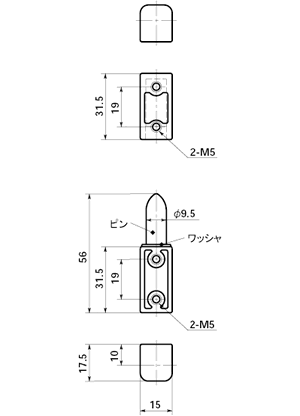

96-50-500-50 （インライン）

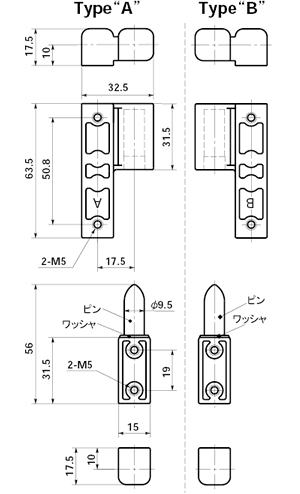

96-50-510-50 （オフセット・Type“A”）

96-50-520-50 （オフセット・Type“B”）
型　　　式
 定価（円）（） 　
96-50-500-50 1,880 （税別）（送料別）価格は都度、お問い合わせください
96-50-510-50 2,300 （税別）（送料別）価格は都度、お問い合わせください
96-50-520-50 2,300 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
●仕様：
品番 RoHS
指令適合		 スタイル タイプ ねじ ねじ長さ ねじ
締めつけトルク
(N・m)		 質量 (g) 価格 (円)
96-50-500-50 適合 インライン － M5 パネル厚さ ＋ 5 max.2.8 80 1,880

●取りつけ用のねじ（M5）は付属していません。

unit:mm
品番 RoHS
指令適合		 スタイル タイプ ねじ ねじ長さ ねじ
締めつけトルク
(N・m)		 質量 (g) 価格 (円)
96-50-510-50 適合 オフセット A M5 パネル厚さ ＋ 10 max.2.8 154 2,300
96-50-520-50 適合 オフセット B M5 パネル厚さ ＋ 10 max.2.8 156 2,300

●取りつけ用のねじ（M5）は付属していません。
