NBK鍋屋バイテック会社 E3-14·E3-16·E3-17 バイスアクションラッチ

●  E3-14·E3-16·E3-17 バイスアクションラッチ

Vise Action Latch Large Type

E3-14·E3-16·E3-17 バイスアクションラッチ

  • ノブつきタイプ、四角キータイプおよび六角穴タイプの3種類。

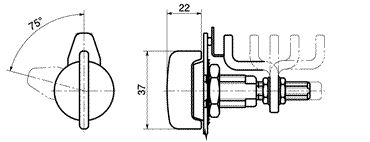

  • キー(または六角レンチ)をまわすと、ポールが後退してロックがはずれます。さらにまわすと、ポールは75°回転し、ドアをあけることができます。
  • ドアを閉めるときは逆の操作を行ってください。
  • あらかじめ設定した締めつけ力を維持します。
  • 内部にOリングを組み込んだシール構造。専用のガスケット(オプション)を併用することにより、水・油・ほこりなどの侵入を防止します。
  • 許容最大荷重(締付力):450N
  • 破壊荷重(締付力):1500N
  • 材質・仕上げ
  • キャップ・ハウジング:亜鉛ダイカスト、静電塗装(つや消し黒)
  • ポール:S10C、三価クロメート処理
  • シャフト・ナット:SUM24L、三価クロメート処理
  • ワッシャ:ばね鋼、三価クロメート処理
  • スプリング:SUS302
  • Oリング:ブナN(ニトリルゴム)
  • キー(オプション:E3-3-1 E3-4-1)
  • ガスケット(オプション:E3-24-201-18):SBR(質量1g)
  • 取りつけ方法
  • ドアをラッチングするときのキーまたは六角レンチのまわしトルクが8N・m以下になるように、ポールをセットしてください。オプションの座金 90-6-875 を使用する場合は、φ22.5の丸穴で取りつけできます。

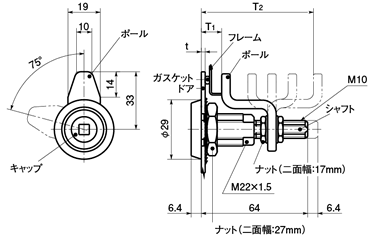

E3-14 (四角キータイプ)

E3-16 (六角穴タイプ)

E3-17 (ノブつきタイプ)
型   式
定価(円)()
E3-56-15 3,690 (税別)(送料別)価格は都度、お問い合わせください
E3-56-25 3,690 (税別)(送料別)価格は都度、お問い合わせください
E3-56-35 3,690 (税別)(送料別)価格は都度、お問い合わせください
E3-56-45 3,690 (税別)(送料別)価格は都度、お問い合わせください
E3-56-55 3,690 (税別)(送料別)価格は都度、お問い合わせください
E3-56-65 3,690 (税別)(送料別)価格は都度、お問い合わせください
E3-56-75 3,690 (税別)(送料別)価格は都度、お問い合わせください
E3-56-85 3,690 (税別)(送料別)価格は都度、お問い合わせください
E3-57-15 3,820 (税別)(送料別)価格は都度、お問い合わせください
E3-57-25 3,820 (税別)(送料別)価格は都度、お問い合わせください
E3-57-35 3,820 (税別)(送料別)価格は都度、お問い合わせください
E3-57-45 3,820 (税別)(送料別)価格は都度、お問い合わせください
E3-57-55 3,820 (税別)(送料別)価格は都度、お問い合わせください
E3-57-65 3,820 (税別)(送料別)価格は都度、お問い合わせください
E3-57-75 3,820 (税別)(送料別)価格は都度、お問い合わせください
E3-57-85 3,820 (税別)(送料別)価格は都度、お問い合わせください

特徴:

仕様:
品番 RoHS
指令適合
max.t T1
min.
T1
max.
T2
min.
T2
max.
質量 (g) 価格 (円)
E3-14-15 適合 18 11.4 27.2 66.3 76.2 155 4,130
E3-14-25 適合 18 25.4 41.1 52.6 68.3 146 4,130
E3-14-35 適合 18 38.9 54.6 142 4,130
E3-16-15 適合 18 11.4 27.2 66.3 76.2 155 4,040
E3-16-25 適合 18 25.4 41.1 52.6 68.3 146 4,040
E3-16-35 適合 18 38.9 54.6 142 4,040
unit:mm
品番 RoHS
指令適合
max.t T1
min.
T1
max.
T2
min.
T2
max.
質量 (g) 価格 (円)
E3-17-15 適合 18 11.4 27.2 66.3 76.2 155 4,420
E3-17-25 適合 18 25.4 41.1 52.6 68.3 146 4,420
E3-17-35 適合 18 38.9 54.6 142 4,420
品番 RoHS
指令適合
質量 (g) 価格 (円)
E3-4-1 適合 61 860
