NBK鍋屋バイテック会社　E3-56·E3-57 バイスアクションラッチ

●　 E3-56·E3-57 バイスアクションラッチ

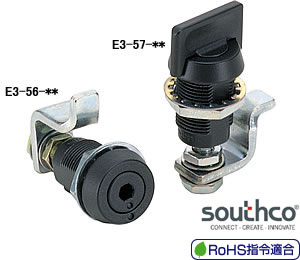

	Vise Action Latch Small Type E3-56·E3-57 バイスアクションラッチ ノブつきタイプと六角穴タイプの2種類。 ノブまたは六角穴をまわすと、ポールが後退してロックがはずれます。さらにまわすと、ポールは80°回転し、ドアを開けることができます。ドアを閉めるときは逆の操作を行ってください。 あらかじめ設定した締めつけ力を維持します。 つや消し黒の美しい外観。傷のつきにくい仕上げです。 内部にはOリングを組み込んであり、水・油・ほこりなどの侵入を防止します。 許容最大荷重（締付力）：440N 破壊荷重（締付力）：690N 材質・仕上げ キャップ・ノブ・ハウジング：亜鉛ダイカスト、静電塗装（つや消し黒） ポール：S10C、三価クロメート処理 シャフト・ナット：SUM24L、三価クロメート処理 ワッシャ：ばね鋼 スプリング：SUS302 Oリング：ブナN（ニトリルゴム）

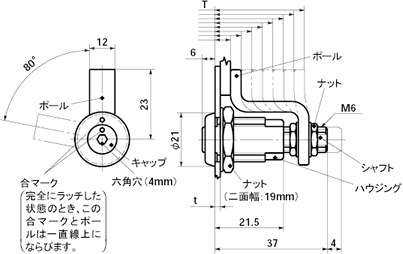

E3-56-** （六角穴タイプ）

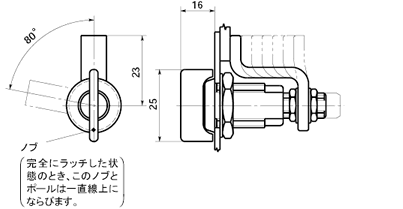

E3-57-** （ノブつきタイプ）

型　　　式 定価（円）（） 　 E3-56-15 3,690 （税別）（送料別）価格は都度、お問い合わせください E3-56-25 3,690 （税別）（送料別）価格は都度、お問い合わせください E3-56-35 3,690 （税別）（送料別）価格は都度、お問い合わせください E3-56-45 3,690 （税別）（送料別）価格は都度、お問い合わせください E3-56-55 3,690 （税別）（送料別）価格は都度、お問い合わせください E3-56-65 3,690 （税別）（送料別）価格は都度、お問い合わせください E3-56-75 3,690 （税別）（送料別）価格は都度、お問い合わせください E3-56-85 3,690 （税別）（送料別）価格は都度、お問い合わせください E3-57-15 3,820 （税別）（送料別）価格は都度、お問い合わせください E3-57-25 3,820 （税別）（送料別）価格は都度、お問い合わせください E3-57-35 3,820 （税別）（送料別）価格は都度、お問い合わせください E3-57-45 3,820 （税別）（送料別）価格は都度、お問い合わせください E3-57-55 3,820 （税別）（送料別）価格は都度、お問い合わせください E3-57-65 3,820 （税別）（送料別）価格は都度、お問い合わせください E3-57-75 3,820 （税別）（送料別）価格は都度、お問い合わせください E3-57-85 3,820 （税別）（送料別）価格は都度、お問い合わせください

●特徴： ●仕様： 品番 RoHS 指令適合 max.t T min. T max. 質量 (g) 価格 (円) E3-56-15 適合 13 3.2 6.4 56 3,690 E3-56-25 適合 13 6.4 9.5 55 3,690 E3-56-35 適合 13 9.5 12.7 54 3,690 E3-56-45 適合 13 12.7 15.9 53 3,690 E3-56-55 適合 13 15.9 19 52 3,690 E3-56-65 適合 13 19 22.2 51 3,690 E3-56-75 適合 13 22.2 25.4 51 3,690 E3-56-85 適合 13 25.4 28.6 51 3,690 unit:mm 品番 RoHS 指令適合 max.t T min. T max. 質量 (g) 価格 (円) E3-57-15 適合 13 3.2 6.4 62 3,820 E3-57-25 適合 13 6.4 9.5 61 3,820 E3-57-35 適合 13 9.5 12.7 60 3,820 E3-57-45 適合 13 12.7 15.9 59 3,820 E3-57-55 適合 13 15.9 19 58 3,820 E3-57-65 適合 13 19 22.2 57 3,820 E3-57-75 適合 13 22.2 25.4 57 3,820 E3-57-85 適合 13 25.4 28.6 57 3,820
