NBK鍋屋バイテック会社　F6 コンシールドヒンジ

●　 F6 コンシールドヒンジ

Concealed Hinge

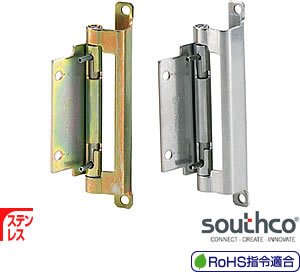

F6 コンシールドヒンジ

  • 外部から見えない裏ヒンジです。
  • スティール製 F6-＊ ・ステンレス製 F6-＊-1 の2タイプ。
  • リリースピンを操作することにより、ドアをフレームから取りはずすことができます。
  • ドアの形状に合わせ、3種類から選択できます。
  • 材質・仕上げ
  • 本体：S10C、三価クロメート処理 ―――――― F6-＊
  • 　　　SUS304 ――――――――――――― F6-＊-1
  • ヒンジピン：SUM24L、三価クロメート処理 ― F6-＊
  • 　　　　　　SUS303 ―――――――――― F6-＊-1
  • リリースピン：SUS420
  • スプリング：SUS302

F6-* （スティール製）

F6-*-1 （ステンレス製）
型　　　式
 定価（円）（） 　
C7-20 4,500 （税別）（送料別）価格は都度、お問い合わせください
●特徴：

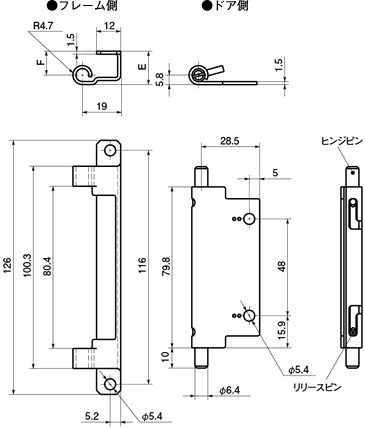

●仕様：
品番 RoHS
指令適合		 シリーズ E F 質量 (g) 価格 (円)
F6-1 適合 1 17 11.8 105 1,950
F6-2 適合 2 20 14.8 110 1,950
F6-3 適合 3 23.4 18.2 115 1,950
F6-1-1 適合 1 17 11.8 105 3,670
F6-2-1 適合 2 20 14.8 110 3,670
F6-3-1 適合 3 23.4 18.2 115 3,670
