NBK鍋屋バイテック会社 V7 オーバーセンタードローラッチ

●  V7 オーバーセンタードローラッチ

Over-Center Draw Latch

V7 オーバーセンタードローラッチ

  • キーロックつき(キー2個)・キーロックなしの2種類。
  • 流線型の洗練されたデザイン。
  • 許容最大荷重(締付力):1200N
  • 破壊荷重(締付力):2183N
  • 材質・仕上げ
  • ブレード・レバー・キーパー:亜鉛ダイカスト、クロムメッキ
  • ベース・ピン:SUS302
  • スプリング:SUS420
  • キー:亜鉛ダイカスト、ニッケルメッキ

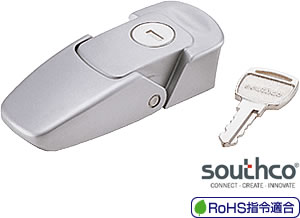

V7-10-115-20 (キーロックつき)
V7-10-105-20 (キーロックなし)

V7-20-101-20 (キーロックなし)

型   式
定価(円)()
A7-10-351-20 13,500 (税別)(送料別)価格は都度、お問い合わせください
A7-10-352-20 16,000 (税別)(送料別)価格は都度、お問い合わせください
A7-10-351-30 20,700 (税別)(送料別)価格は都度、お問い合わせください
A7-10-352-30 23,000 (税別)(送料別)価格は都度、お問い合わせください

特徴:

仕様:

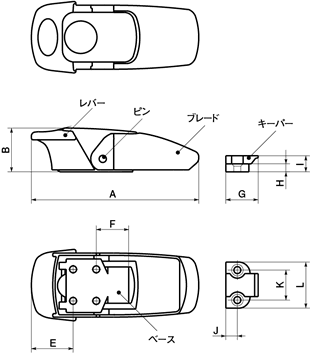

unit:mm
品番 RoHS
指令適合
キーロック A B C D E F P R 質量 (g) 価格 (円)
V7-10-105-20 適合 なし 72 18 31 28 17 14 30 12 85 2,790

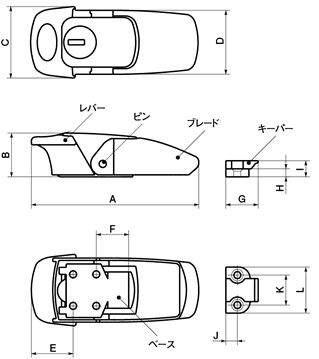

unit:mm
品番 RoHS
指令適合
キーロック A B C D E F P R 質量 (g) 価格 (円)
V7-20-111-20 適合 あり 84 21 34 32 21 18 35.5 16 122 3,320
unit:mm
品番 RoHS
指令適合
キーロック A B C D E F P R 質量 (g) 価格 (円)
V7-20-101-20 適合 なし 84 21 34 32 21 18 35.5 16 122 2,940
