NBK鍋屋バイテック会社　 LHM クランプレバー　スチール製　 LHMS ｽﾃﾝﾚｽ製

●　

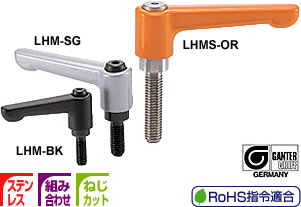

Clamp Lever Flat Lever Type -GN302・GN302.1- LHM クランプレバー フラットレバータイプ。上部スペースに制限がある用途に。 スティール製とステンレス製を標準化。 3色カラーバリエーション。 SG――― シルバーグレー BK――― つや消し黒 OR――― オレンジ M3からM12まで豊富なねじサイズ。レバーの回し半径とねじ径の組み合わせが選択できます。 材質・仕上げ レバー：亜鉛ダイカスト 　　　　粉体塗装（SG・BK・OR） ねじ・止めねじ：SUM22L、四三酸化鉄皮膜（黒） ― LHM 　　　　　　　　SUS303 ―――――――――――― LHMS スプリング：SWPB ――――――――――――――― LHM 　　　　　　ステンレス鋼線 ――――――――――― LHMS ねじの呼び・長さ・形状などの変更には、レバー・ノブねじ組み合わせサービスおよびねじカットサービスをご利用ください。 レバーの色変更などの特殊仕様の製品も製作いたします。コンタクトセンターへお問い合わせください。 LHM （スティール製・おねじ）

型　　　式 定価（円）（） 　 LHM-3×6 730 （税別）（送料別）価格は都度、お問い合わせください LHM-3×8 730 （税別）（送料別）価格は都度、お問い合わせください LHM-3×10 730 （税別）（送料別）価格は都度、お問い合わせください LHM-3×12 730 （税別）（送料別）価格は都度、お問い合わせください LHM-3×16 730 （税別）（送料別）価格は都度、お問い合わせください LHM-4×10 730 （税別）（送料別）価格は都度、お問い合わせください LHM-4×12 730 （税別）（送料別）価格は都度、お問い合わせください LHM-4×16 730 （税別）（送料別）価格は都度、お問い合わせください LHM-4×20 730 （税別）（送料別）価格は都度、お問い合わせください LHM-4×25 730 （税別）（送料別）価格は都度、お問い合わせください LHM-4×32 730 （税別）（送料別）価格は都度、お問い合わせください LHM-5×12 690 （税別）（送料別）価格は都度、お問い合わせください LHM-5×16 690 （税別）（送料別）価格は都度、お問い合わせください LHM-5×20 690 （税別）（送料別）価格は都度、お問い合わせください LHM-5×25 690 （税別）（送料別）価格は都度、お問い合わせください LHM-5×32 690 （税別）（送料別）価格は都度、お問い合わせください LHM-5×40 730 （税別）（送料別）価格は都度、お問い合わせください LHM-5×50 730 （税別）（送料別）価格は都度、お問い合わせください LHM-6×12 690 （税別）（送料別）価格は都度、お問い合わせください LHM-6×16 690 （税別）（送料別）価格は都度、お問い合わせください LHM-6×20 690 （税別）（送料別）価格は都度、お問い合わせください LHM-6×25 690 （税別）（送料別）価格は都度、お問い合わせください LHM-6×32 690 （税別）（送料別）価格は都度、お問い合わせください LHM-6×40 730 （税別）（送料別）価格は都度、お問い合わせください LHM-6×50 730 （税別）（送料別）価格は都度、お問い合わせください LHM-6B×12 830 （税別）（送料別）価格は都度、お問い合わせください LHM-6B×16 830 （税別）（送料別）価格は都度、お問い合わせください LHM-6B×20 830 （税別）（送料別）価格は都度、お問い合わせください LHM-6B×25 830 （税別）（送料別）価格は都度、お問い合わせください LHM-6B×32 830 （税別）（送料別）価格は都度、お問い合わせください LHM-6B×40 870 （税別）（送料別）価格は都度、お問い合わせください LHM-6B×50 870 （税別）（送料別）価格は都度、お問い合わせください LHM-6B×63 960 （税別）（送料別）価格は都度、お問い合わせください LHM-8×12 830 （税別）（送料別）価格は都度、お問い合わせください LHM-8×16 830 （税別）（送料別）価格は都度、お問い合わせください LHM-8×20 830 （税別）（送料別）価格は都度、お問い合わせください LHM-8×25 830 （税別）（送料別）価格は都度、お問い合わせください LHM-8×32 830 （税別）（送料別）価格は都度、お問い合わせください LHM-8×40 870 （税別）（送料別）価格は都度、お問い合わせください LHM-8×50 870 （税別）（送料別）価格は都度、お問い合わせください LHM-8×63 960 （税別）（送料別）価格は都度、お問い合わせください LHM-10A×20 870 （税別）（送料別）価格は都度、お問い合わせください LHM-10A×25 870 （税別）（送料別）価格は都度、お問い合わせください LHM-10A×32 870 （税別）（送料別）価格は都度、お問い合わせください LHM-10A×40 870 （税別）（送料別）価格は都度、お問い合わせください LHM-10A×50 960 （税別）（送料別）価格は都度、お問い合わせください LHM-10A×63 960 （税別）（送料別）価格は都度、お問い合わせください LHM-10A×80 1,000 （税別）（送料別）価格は都度、お問い合わせください LHM-8B×16 1,000 （税別）（送料別）価格は都度、お問い合わせください LHM-8B×20 1,000 （税別）（送料別）価格は都度、お問い合わせください LHM-8B×25 1,000 （税別）（送料別）価格は都度、お問い合わせください LHM-8B×32 1,000 （税別）（送料別）価格は都度、お問い合わせください LHM-8B×40 1,050 （税別）（送料別）価格は都度、お問い合わせください LHM-8B×50 1,050 （税別）（送料別）価格は都度、お問い合わせください LHM-8B×63 1,050 （税別）（送料別）価格は都度、お問い合わせください LHM-8B×80 1,200 （税別）（送料別）価格は都度、お問い合わせください LHM-10×16 1,000 （税別）（送料別）価格は都度、お問い合わせください LHM-10×20 1,000 （税別）（送料別）価格は都度、お問い合わせください LHM-10×25 1,000 （税別）（送料別）価格は都度、お問い合わせください LHM-10×32 1,000 （税別）（送料別）価格は都度、お問い合わせください LHM-10×40 1,050 （税別）（送料別）価格は都度、お問い合わせください LHM-10×50 1,050 （税別）（送料別）価格は都度、お問い合わせください LHM-10×63 1,050 （税別）（送料別）価格は都度、お問い合わせください LHM-10×80 1,200 （税別）（送料別）価格は都度、お問い合わせください LHM-12A×25 1,070 （税別）（送料別）価格は都度、お問い合わせください LHM-12A×32 1,070 （税別）（送料別）価格は都度、お問い合わせください LHM-12A×40 1,070 （税別）（送料別）価格は都度、お問い合わせください LHM-12A×50 1,070 （税別）（送料別）価格は都度、お問い合わせください LHM-12A×63 1,160 （税別）（送料別）価格は都度、お問い合わせください LHM-12A×80 1,290 （税別）（送料別）価格は都度、お問い合わせください （ステンレス製・おねじ） LHMS-3×6 1,060 （税別）（送料別）価格は都度、お問い合わせください LHMS-3×8 1,060 （税別）（送料別）価格は都度、お問い合わせください LHMS-3×10 1,060 （税別）（送料別）価格は都度、お問い合わせください LHMS-3×12 1,060 （税別）（送料別）価格は都度、お問い合わせください LHMS-3×16 1,060 （税別）（送料別）価格は都度、お問い合わせください LHMS-4×10 1,060 （税別）（送料別）価格は都度、お問い合わせください LHMS-4×12 1,060 （税別）（送料別）価格は都度、お問い合わせください LHMS-4×16 1,060 （税別）（送料別）価格は都度、お問い合わせください LHMS-4×20 1,060 （税別）（送料別）価格は都度、お問い合わせください LHMS-4×25 1,060 （税別）（送料別）価格は都度、お問い合わせください LHMS-4×32 1,060 （税別）（送料別）価格は都度、お問い合わせください LHMS-5×12 1,060 （税別）（送料別）価格は都度、お問い合わせください LHMS-5×16 1,060 （税別）（送料別）価格は都度、お問い合わせください LHMS-5×20 1,060 （税別）（送料別）価格は都度、お問い合わせください LHMS-5×25 1,060 （税別）（送料別）価格は都度、お問い合わせください LHMS-5×32 1,060 （税別）（送料別）価格は都度、お問い合わせください LHMS-5×40 1,120 （税別）（送料別）価格は都度、お問い合わせください LHMS-5×50 1,120 （税別）（送料別）価格は都度、お問い合わせください LHMS-6×12 1,060 （税別）（送料別）価格は都度、お問い合わせください LHMS-6×16 1,060 （税別）（送料別）価格は都度、お問い合わせください LHMS-6×20 1,060 （税別）（送料別）価格は都度、お問い合わせください LHMS-6×25 1,060 （税別）（送料別）価格は都度、お問い合わせください LHMS-6×32 1,060 （税別）（送料別）価格は都度、お問い合わせください LHMS-6×40 1,120 （税別）（送料別）価格は都度、お問い合わせください LHMS-6×50 1,120 （税別）（送料別）価格は都度、お問い合わせください LHMS-6B×16 1,540 （税別）（送料別）価格は都度、お問い合わせください LHMS-6B×20 1,540 （税別）（送料別）価格は都度、お問い合わせください LHMS-6B×25 1,540 （税別）（送料別）価格は都度、お問い合わせください LHMS-6B×32 1,540 （税別）（送料別）価格は都度、お問い合わせください LHMS-6B×40 1,540 （税別）（送料別）価格は都度、お問い合わせください LHMS-6B×50 1,620 （税別）（送料別）価格は都度、お問い合わせください LHMS-6B×63 1,620 （税別）（送料別）価格は都度、お問い合わせください LHMS-8×16 1,540 （税別）（送料別）価格は都度、お問い合わせください LHMS-8×20 1,540 （税別）（送料別）価格は都度、お問い合わせください LHMS-8×25 1,540 （税別）（送料別）価格は都度、お問い合わせください LHMS-8×32 1,540 （税別）（送料別）価格は都度、お問い合わせください LHMS-8×40 1,540 （税別）（送料別）価格は都度、お問い合わせください LHMS-8×50 1,620 （税別）（送料別）価格は都度、お問い合わせください LHMS-8×63 1,620 （税別）（送料別）価格は都度、お問い合わせください LHMS-10×20 1,800 （税別）（送料別）価格は都度、お問い合わせください LHMS-10×25 1,800 （税別）（送料別）価格は都度、お問い合わせください LHMS-10×32 1,800 （税別）（送料別）価格は都度、お問い合わせください LHMS-10×40 1,800 （税別）（送料別）価格は都度、お問い合わせください LHMS-10×50 1,900 （税別）（送料別）価格は都度、お問い合わせください LHMS-10×63 2,100 （税別）（送料別）価格は都度、お問い合わせください LHMS-10×80 2,250 （税別）（送料別）価格は都度、お問い合わせください

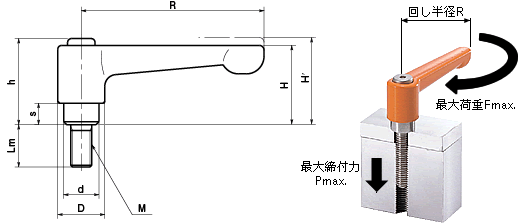

●特徴： LHMS （ステンレス製・おねじ） unit:mm 品番 RoHS 指令適合 M Lm R H H' h s D d 歯数 最大荷重 (N) 最大締付力 (kN) 質量(g) 適合 M3 6 45 22 25.5 24.5 4 13 10 18 13 1.4 31 適合 M3 8 45 22 25.5 24.5 4 13 10 18 13 1.4 32 適合 M3 10 45 22 25.5 24.5 4 13 10 18 13 1.4 32 適合 M3 12 45 22 25.5 24.5 4 13 10 18 13 1.4 32 適合 M3 16 45 22 25.5 24.5 4 13 10 18 13 1.4 33 適合 M4 10 45 22 25.5 24.5 4 13 10 18 29 2.4 32 適合 M4 12 45 22 25.5 24.5 4 13 10 18 29 2.4 32 適合 M4 16 45 22 25.5 24.5 4 13 10 18 29 2.4 33 適合 M4 20 45 22 25.5 24.5 4 13 10 18 29 2.4 34 適合 M4 25 45 22 25.5 24.5 4 13 10 18 29 2.4 35 適合 M4 32 45 22 25.5 24.5 4 13 10 18 29 2.4 37 適合 M5 12 45 22 25.5 24.5 4 13 10 18 60 3.9 36 適合 M5 16 45 22 25.5 24.5 4 13 10 18 60 3.9 37 適合 M5 20 45 22 25.5 24.5 4 13 10 18 60 3.9 38 適合 M5 25 45 22 25.5 24.5 4 13 10 18 60 3.9 39 適合 M5 32 45 22 25.5 24.5 4 13 10 18 60 3.9 42 適合 M5 40 45 22 25.5 24.5 4 13 10 18 60 3.9 46 適合 M5 50 45 22 25.5 24.5 4 13 10 18 60 3.9 41 適合 M6 12 45 22 25.5 24.5 4 13 10 18 100 5.5 36 適合 M6 16 45 22 25.5 24.5 4 13 10 18 100 5.5 37 適合 M6 20 45 22 25.5 24.5 4 13 10 18 100 5.5 38 適合 M6 25 45 22 25.5 24.5 4 13 10 18 100 5.5 39 適合 M6 32 45 22 25.5 24.5 4 13 10 18 100 5.5 41 適合 M6 40 45 22 25.5 24.5 4 13 10 18 100 5.5 43 適合 M6 50 45 22 25.5 24.5 4 13 10 18 100 5.5 45 適合 M6 16 63 28.5 32.5 31 6.5 17.5 13.5 24 72 5.5 80 適合 M6 20 63 28.5 32.5 31 6.5 17.5 13.5 24 72 5.5 81 適合 M6 25 63 28.5 32.5 31 6.5 17.5 13.5 24 72 5.5 82 適合 M6 32 63 28.5 32.5 31 6.5 17.5 13.5 24 72 5.5 83 適合 M6 40 63 28.5 32.5 31 6.5 17.5 13.5 24 72 5.5 85 適合 M6 50 63 28.5 32.5 31 6.5 17.5 13.5 24 72 5.5 87 適合 M6 63 63 28.5 32.5 31 6.5 17.5 13.5 24 72 5.5 89 適合 M8 16 63 28.5 32.5 31 6.5 17.5 13.5 24 180 10 92 適合 M8 20 63 28.5 32.5 31 6.5 17.5 13.5 24 180 10 82 適合 M8 25 63 28.5 32.5 31 6.5 17.5 13.5 24 180 10 84 適合 M8 32 63 28.5 32.5 31 6.5 17.5 13.5 24 180 10 85 適合 M8 40 63 28.5 32.5 31 6.5 17.5 13.5 24 180 10 87 適合 M8 50 63 28.5 32.5 31 6.5 17.5 13.5 24 180 10 90 適合 M8 63 63 28.5 32.5 31 6.5 17.5 13.5 24 180 10 94 適合 M10 20 78 34 38 36 8 21 16 26 290 16 98 適合 M10 25 78 34 38 36 8 21 16 26 290 16 103 適合 M10 32 78 34 38 36 8 21 16 26 290 16 89 適合 M10 40 78 34 38 36 8 21 16 26 290 16 92 適合 M10 50 78 34 38 36 8 21 16 26 290 16 158 適合 M10 63 78 34 38 36 8 21 16 26 290 16 164 適合 M10 80 78 34 38 36 8 21 16 26 290 16 164 ●仕様：
