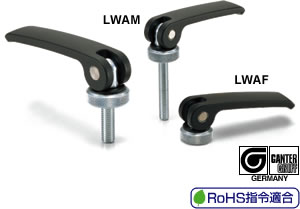

Clamping Lever with Cam Adjustable Type -GN927-
LWAM·LWAF カムレバー
- レバーの上下動作ですばやく締めつけと解放を行います。
- 調整ねじによってレバーを任意の向きにした状態で、締めつけを調整することができます。
- レバーとピンを完全に固定。くり返しの使用でも摩耗がなくガタつきの発生はありません。従来製品と比べて耐久性を高めています。
- 材質・仕上げ
- レバー：亜鉛ダイカスト、静電塗装（つや消し黒）
- ピン：スティール、三価クロメート処理
- コンタクトプレート：ポリアセタール（黒）
- 調整ねじ：スティール、三価クロメート処理
- ねじ：スティール、三価クロメート処理
|

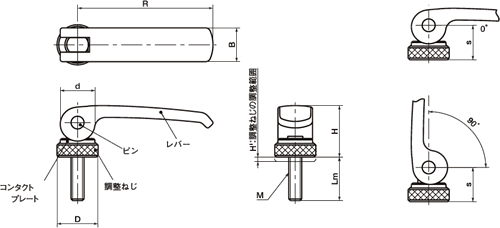

| LWAM （おねじ） |
 |
| LWAF （めねじ） |
 |
| 品番 |
RoHS
指令適合 |
R |
M |
Lm |
D |
B |
d |
H
約 |
H' |
S(0°) |
S(90°) |
S(130°) |
質量(g) |
価格(円) |
| LWAM-63-M6-20 |
適合 |
63 |
M6 |
20 |
19 |
16 |
16 |
24.5 |
1.5 |
16.3 |
15.75 |
15 |
60 |
3,170 |
| LWAM-63-M6-25 |
適合 |
63 |
M6 |
25 |
19 |
16 |
16 |
24.5 |
1.5 |
16.3 |
15.75 |
15 |
62 |
3,170 |
| LWAM-63-M6-30 |
適合 |
63 |
M6 |
30 |
19 |
16 |
16 |
24.5 |
1.5 |
16.3 |
15.75 |
15 |
64 |
3,170 |
| LWAM-63-M6-35 |
適合 |
63 |
M6 |
35 |
19 |
16 |
16 |
24.5 |
1.5 |
16.3 |
15.75 |
15 |
65 |
3,180 |
| LWAM-63-M6-40 |
適合 |
63 |
M6 |
40 |
19 |
16 |
16 |
24.5 |
1.5 |
16.3 |
15.75 |
15 |
66 |
3,180 |
| LWAM-63-M6-50 |
適合 |
63 |
M6 |
50 |
19 |
16 |
16 |
24.5 |
1.5 |
16.3 |
15.75 |
15 |
68 |
3,180 |
| LWAM-82-M8-25 |
適合 |
82 |
M8 |
25 |
25 |
20 |
20 |
30 |
2.5 |
19.5 |
18.7 |
17.7 |
120 |
3,400 |
| LWAM-82-M8-30 |
適合 |
82 |
M8 |
30 |
25 |
20 |
20 |
30 |
2.5 |
19.5 |
18.7 |
17.7 |
123 |
3,400 |
| LWAM-82-M8-35 |
適合 |
82 |
M8 |
35 |
25 |
20 |
20 |
30 |
2.5 |
19.5 |
18.7 |
17.7 |
126 |
3,420 |
| LWAM-82-M8-40 |
適合 |
82 |
M8 |
40 |
25 |
20 |
20 |
30 |
2.5 |
19.5 |
18.7 |
17.7 |
129 |
3,430 |
| LWAM-82-M8-50 |
適合 |
82 |
M8 |
50 |
25 |
20 |
20 |
30 |
2.5 |
19.5 |
18.7 |
17.7 |
132 |
3,460 |
| LWAM-82-M8-60 |
適合 |
82 |
M8 |
60 |
25 |
20 |
20 |
30 |
2.5 |
19.5 |
18.7 |
17.7 |
135 |
3,470 |
unit:mm
| 品番 |
RoHS
指令適合 |
R |
M |
Lf |
D |
B |
d |
H
約 |
H' |
S(0°) |
S(90°) |
S(130°) |
質量(g) |
価格(円) |
| LWAF-63-M6 |
適合 |
63 |
M6 |
10 |
19 |
16 |
16 |
24.5 |
1.5 |
16.3 |
15.75 |
15 |
57 |
3,040 |
| LWAF-82-M8 |
適合 |
82 |
M8 |
12 |
25 |
20 |
20 |
30 |
2.5 |
19.5 |
18.7 |
17.7 |
100 |
3,280 |
|
|
|
|
|
|
|
|
型 式
|
定価（円）（） |
|
| LWAM-63-M6-20 |
3,170 |
（税別）（送料別）価格は都度、お問い合わせください |
| LWAM-63-M6-25 |
3,170 |
（税別）（送料別）価格は都度、お問い合わせください |
| LWAM-63-M6-30 |
3,170 |
（税別）（送料別）価格は都度、お問い合わせください |
| LWAM-63-M6-35 |
3,180 |
（税別）（送料別）価格は都度、お問い合わせください |
| LWAM-63-M6-40 |
3,180 |
（税別）（送料別）価格は都度、お問い合わせください |
| LWAM-63-M6-50 |
3,180 |
（税別）（送料別）価格は都度、お問い合わせください |
| LWAM-82-M8-25 |
3,400 |
（税別）（送料別）価格は都度、お問い合わせください |
| LWAM-82-M8-30 |
3,400 |
（税別）（送料別）価格は都度、お問い合わせください |
| LWAM-82-M8-35 |
3,420 |
（税別）（送料別）価格は都度、お問い合わせください |
| LWAM-82-M8-40 |
3,430 |
（税別）（送料別）価格は都度、お問い合わせください |
| LWAM-82-M8-50 |
3,460 |
（税別）（送料別）価格は都度、お問い合わせください |
| LWAM-82-M8-60 |
3,470 |
（税別）（送料別）価格は都度、お問い合わせください |
| LWAF-63-M6 |
3,040 |
（税別）（送料別）価格は都度、お問い合わせください |
| LWAF-82-M8 |
3,280 |
（税別）（送料別）価格は都度、お問い合わせください |
|
|
|
