NBK鍋屋バイテック会社　 LXP-R-A / LXP-R-B / セレーションロック

●　

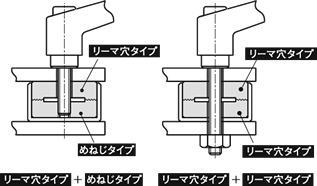

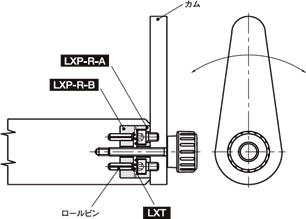

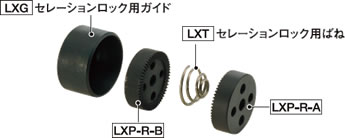

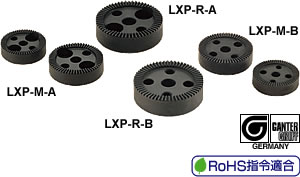

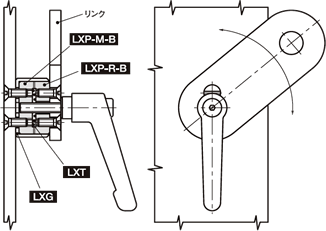

Serrated Locking Plates -GN187- LXP セレーションロック 回転方向の位置ぎめ部品。 セレーションロック2個を組み合わせることで、6°またはその整数倍の角度で、すなわち2･3･4･5･6･10･12･15･20･30の分割で位置ぎめができます。 セレーションロックのセンターには、リーマ穴またはめねじが加工されています。 LXP-R-A LXP-R-B ――――リーマ穴タイプ LXP-M-A LXP-M-B ――――めねじタイプ セレーションロックの組み合わせには2種類の方法があります。 機械・装置への取りつけは2種類の方法が選択可能です。 LXP-R-A LXP-M-A ――――前面取りつけ LXP-R-B LXP-M-B ――――背面取りつけ セレーションロック用ガイド LXG を使用することで、セレーションロックをゆるめた状態での回転操作が容易に行えます。 セレーションロック用ばね LXT と組み合わせて使用することで、セレーションロックをゆるめた際、自動的にセレーションのかみ合いがはずれます。 材質・仕上げ SUM22L、浸炭焼き入れ 使用例 リンクの角度調整および固定。 カムの位相調整および固定。 LXP-R-A （リーマ穴タイプ・前面取りつけ） LXP-R-B （リーマ穴タイプ・背面取りつけ） LXP-M-A （めねじタイプ・前面取りつけ） LXP-M-B （めねじタイプ・背面取りつけ）

型　　　式 定価（円）（） 　 LXP-22-R-A　LXP-R-A （リーマ穴タイプ・前面取りつけ） 5,370 （税別）（送料別）価格は都度、お問い合わせください LXP-27-R-ALXP-R-A （リーマ穴タイプ・前面取りつけ） 5,410 （税別）（送料別）価格は都度、お問い合わせください LXP-32-R-ALXP-R-A （リーマ穴タイプ・前面取りつけ） 6,260 （税別）（送料別）価格は都度、お問い合わせください LXP-40-R-ALXP-R-A （リーマ穴タイプ・前面取りつけ） 6,380 （税別）（送料別）価格は都度、お問い合わせください LXP-22-R-BLXP-R-B （リーマ穴タイプ・背面取りつけ） 5,370 （税別）（送料別）価格は都度、お問い合わせください LXP-27-R-BLXP-R-B （リーマ穴タイプ・背面取りつけ） 5,410 （税別）（送料別）価格は都度、お問い合わせください LXP-32-R-BLXP-R-B （リーマ穴タイプ・背面取りつけ） 6,260 （税別）（送料別）価格は都度、お問い合わせください LXP-40-R-BLXP-R-B （リーマ穴タイプ・背面取りつけ） 6,380 （税別）（送料別）価格は都度、お問い合わせください LXP-22-M-ALXP-M-A （めねじタイプ・前面取りつけ） 5,370 （税別）（送料別）価格は都度、お問い合わせください LXP-27-M-ALXP-M-A （めねじタイプ・前面取りつけ） 5,410 （税別）（送料別）価格は都度、お問い合わせください LXP-32-M-ALXP-M-A （めねじタイプ・前面取りつけ） 6,260 （税別）（送料別）価格は都度、お問い合わせください LXP-40-M-ALXP-M-A （めねじタイプ・前面取りつけ） 6,380 （税別）（送料別）価格は都度、お問い合わせください LXP-22-M-BLXP-M-B （めねじタイプ・背面取りつけ） 5,370 （税別）（送料別）価格は都度、お問い合わせください LXP-27-M-BLXP-M-B （めねじタイプ・背面取りつけ） 5,410 （税別）（送料別）価格は都度、お問い合わせください LXP-32-M-BLXP-M-B （めねじタイプ・背面取りつけ） 6,260 （税別）（送料別）価格は都度、お問い合わせください LXP-40-M-BLXP-M-B （めねじタイプ・背面取りつけ） 6,380 （税別）（送料別）価格は都度、お問い合わせください

●特徴： ●仕様：
