NBK鍋屋バイテック会社　LZYS-KV-A / LZYS-KV-B ラッチレバー

●　

Latch Lever -GN918.1・GN918.2・GN918.6・GN918.7-

LZYS ラッチレバー

  • スパイラルラッチを利用したクランピングレバー。上下方向に無段階に締めつけが調整できます。
  • あらゆるポジションで強力にワークをクランプ。すばやく、確実な操作が可能です。
  • 調整範囲は、角度248.2°、上下方向に5.52mmです。
  • 締めつけ方向により2つのタイプがあります。
  • LZYS-KV-A ――― ステンレス製・上方向締めつけタイプ

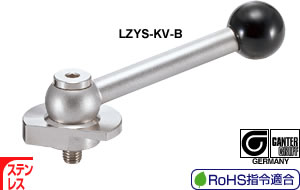

  • LZYS-KV-B ――― ステンレス製・下方向締めつけタイプ
  • 材質・仕上げ
  •   LZYS-KV-A LZYS-KV-B
    ラッチ SUS303
    スペーサ SUS420
    固定用ボルト SUS420
    レバー SUS303
    グリップ フェノール樹脂（黒）
LZYS-KV-A （上方向）
LZYS-KV-B （下方向）
型　　　式
 定価（円）（）
LZYS-50-KV-A 28,400 （税別）（送料別）価格は都度、お問い合わせください
LZYS-50-KV-B 28,400 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
●仕様：
品番 RoHS

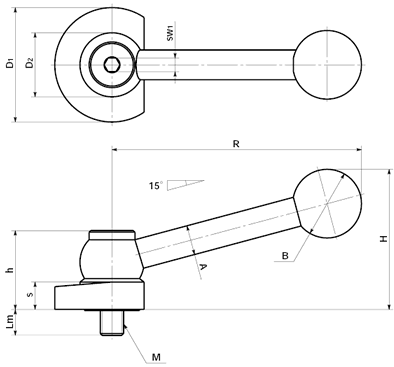

指令適合		 D1 M Lm D2 sw1 R H h s A B 歯数 質量(g) 価格(円)
LZYS-50-KV-A 適合 50 M10 11 28 6 109 62 34.5 12 13 30 28 310 28,400
unit:mm
品番 RoHS

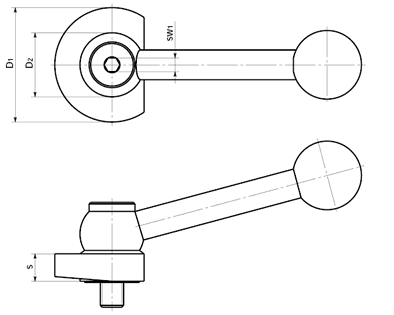

指令適合		 D1 M Lm D2 sw1 R H h s A B 歯数 質量(g) 価格(円)
LZYS-50-KV-B 適合 50 M10 11 28 6 109 62 34.5 12 13 30 28 310 28,400
