NBK鍋屋バイテック会社 KJM·KJF プラスティック十字ノブ

●

Plastic Star Knob -DIN6335・GN6335.4・GN6335.5-

KJM·KJF プラスティック十字ノブ

  • 力のかかりやすい形状です。
  • おねじはスティール製 KJM とステンレス製 KJMS を標準化。
  • 材質・仕上げ
  • ノブ:ナイロン6(つや消し黒)
  • ねじ:SUM22L、三価クロメート処理 ――― KJM KJF
  •    SUS303 ―――――――――――――― KJMS
  • ねじの呼び・長さ・形状の変更をご希望の場合は、レバー・ノブねじ組み合わせサービスおよびねじカットサービスをご利用ください。

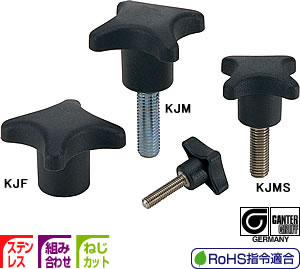

KJM (スティール製・おねじ)

KJMS (ステンレス製・おねじ)

KJF (スティール製・めねじ)
型   式
定価(円)()
KJM-32-M6×10 220 (税別)(送料別)価格は都度、お問い合わせください
KJM-32-M6×16 220 (税別)(送料別)価格は都度、お問い合わせください
KJM-32-M6×20 220 (税別)(送料別)価格は都度、お問い合わせください
KJM-32-M6×25 220 (税別)(送料別)価格は都度、お問い合わせください
KJM-32-M6×30 230 (税別)(送料別)価格は都度、お問い合わせください
KJM-32-M6×35 230 (税別)(送料別)価格は都度、お問い合わせください
KJM-40-M8×16 290 (税別)(送料別)価格は都度、お問い合わせください
KJM-40-M8×20 290 (税別)(送料別)価格は都度、お問い合わせください
KJM-40-M8×25 290 (税別)(送料別)価格は都度、お問い合わせください
KJM-40-M8×30 290 (税別)(送料別)価格は都度、お問い合わせください
KJM-50-M10×25 430 (税別)(送料別)価格は都度、お問い合わせください
KJM-50-M10×30 440 (税別)(送料別)価格は都度、お問い合わせください
KJM-50-M10×35 440 (税別)(送料別)価格は都度、お問い合わせください
KJM-63-M12×30 560 (税別)(送料別)価格は都度、お問い合わせください
KJM-63-M12×40 580 (税別)(送料別)価格は都度、お問い合わせください
KJMS-32-M6×10 410 (税別)(送料別)価格は都度、お問い合わせください
KJMS-32-M6×16 420 (税別)(送料別)価格は都度、お問い合わせください
KJMS-32-M6×20 430 (税別)(送料別)価格は都度、お問い合わせください
KJMS-32-M6×25 450 (税別)(送料別)価格は都度、お問い合わせください
KJMS-32-M6×30 470 (税別)(送料別)価格は都度、お問い合わせください
KJMS-40-M8×20 530 (税別)(送料別)価格は都度、お問い合わせください
KJMS-40-M8×25 540 (税別)(送料別)価格は都度、お問い合わせください
KJMS-40-M8×30 560 (税別)(送料別)価格は都度、お問い合わせください
KJMS-50-M10×25 690 (税別)(送料別)価格は都度、お問い合わせください
KJMS-50-M10×30 750 (税別)(送料別)価格は都度、お問い合わせください
KJF-32-M6 220 (税別)(送料別)価格は都度、お問い合わせください
KJF-40-M8 290 (税別)(送料別)価格は都度、お問い合わせください
KJF-50-M10 410 (税別)(送料別)価格は都度、お問い合わせください
KJF-63-M12 570 (税別)(送料別)価格は都度、お問い合わせください

特徴:

仕様:
品番 RoHS
指令適合

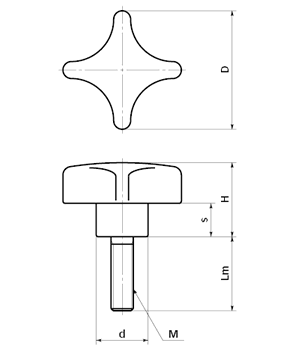

D M Lm H s d 質量 (g) 価格 (円)
KJM-32-M6×10 適合 32 M6 10 20 10 14 8 220
KJM-32-M6×16 適合 32 M6 16 20 10 14 9 220
KJM-32-M6×20 適合 32 M6 20 20 10 14 10 220
KJM-32-M6×25 適合 32 M6 25 20 10 14 12 220
KJM-32-M6×30 適合 32 M6 30 20 10 14 13 230
KJM-32-M6×35 適合 32 M6 35 20 10 14 14 230
KJM-40-M8×16 適合 40 M8 16 25 13 18 20 290
KJM-40-M8×20 適合 40 M8 20 25 13 18 22 290
KJM-40-M8×25 適合 40 M8 25 25 13 18 24 290
KJM-40-M8×30 適合 40 M8 30 25 13 18 26 290
KJM-50-M10×25 適合 50 M10 25 32 20 22 40 430
KJM-50-M10×30 適合 50 M10 30 32 20 22 43 440
KJM-50-M10×35 適合 50 M10 35 32 20 22 46 440
KJM-63-M12×30 適合 63 M12 30 40 25 26 75 560
KJM-63-M12×40 適合 63 M12 40 40 25 26 75 580
KJMS-32-M6×10 適合 32 M6 10 20 10 14 8 410
KJMS-32-M6×16 適合 32 M6 16 20 10 14 10 420
KJMS-32-M6×20 適合 32 M6 20 20 10 14 11 430
KJMS-32-M6×25 適合 32 M6 25 20 10 14 12 450
KJMS-32-M6×30 適合 32 M6 30 20 10 14 13 470
KJMS-40-M8×20 適合 40 M8 20 25 13 18 22 530
KJMS-40-M8×25 適合 40 M8 25 25 13 18 24 540
KJMS-40-M8×30 適合 40 M8 30 25 13 18 26 560
KJMS-50-M10×25 適合 50 M10 25 32 20 22 40 690
KJMS-50-M10×30 適合 50 M10 30 32 20 22 52 750


unit:mm
品番 RoHS
指令適合

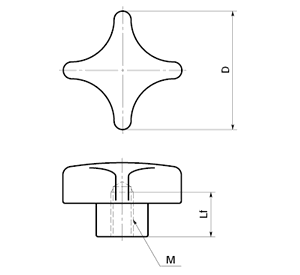

D M Lf H s d 質量 (g) 価格 (円)
KJF-32-M6 適合 32 M6 12 20 10 14 10 220
KJF-40-M8 適合 40 M8 14 25 13 18 20 290
KJF-50-M10 適合 50 M10 18 32 20 22 32 410
KJF-63-M12 適合 63 M12 22 40 25 26 55 570
  • プラスティック十字ノブの姉妹品として、ハブ露出タイプの十字ノブ KJW KJR および大きな締めつけ力が得られるパワー十字ノブ KJB があります
