NBK鍋屋バイテック会社 KSM·KSF セブンロブノブ

●

Seven Lobe Knob -DIN6336・GN6336.4・GN6336.5-

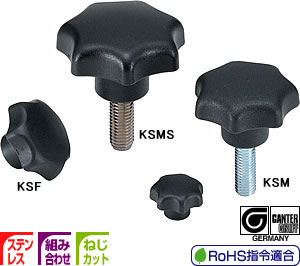

KSM·KSF セブンロブノブ

  • 7角形は人間の手に理想的なかたちです。
  • おねじはスティール製 KSM とステンレス製 KSMS を標準化。
  • ステンレス製のめねじをご要望の際は、ハブ露出タイプのセブンロブノブ KTFS があります。
  • 材質・仕上げ
  • ノブ:ナイロン6(つや消し黒)
  • ねじ:SUM22L、三価クロメート処理 ――― KSM KSF
  •    SUS303 ―――――――――――――― KSMS
  • ねじの呼び・長さ・形状の変更をご希望の場合は、レバー・ノブねじ組み合わせサービスおよびねじカットサービスをご利用ください。

KSM (スティール製・おねじ)

KSMS (ステンレス製・おねじ)

KSF (スティール製・めねじ)
型   式
定価(円)()
KSM-25-M5×10 150 (税別)(送料別)価格は都度、お問い合わせください
KSM-25-M5×15 150 (税別)(送料別)価格は都度、お問い合わせください
KSM-25-M5×20 150 (税別)(送料別)価格は都度、お問い合わせください
KSM-25-M5×25 150 (税別)(送料別)価格は都度、お問い合わせください
KSM-25-M5×30 160 (税別)(送料別)価格は都度、お問い合わせください
KSM-32-M6×10 150 (税別)(送料別)価格は都度、お問い合わせください
KSM-32-M6×16 150 (税別)(送料別)価格は都度、お問い合わせください
KSM-32-M6×20 150 (税別)(送料別)価格は都度、お問い合わせください
KSM-32-M6×25 150 (税別)(送料別)価格は都度、お問い合わせください
KSM-32-M6×30 150 (税別)(送料別)価格は都度、お問い合わせください
KSM-32-M6×35 150 (税別)(送料別)価格は都度、お問い合わせください
KSM-32-M6×45 170 (税別)(送料別)価格は都度、お問い合わせください
KSM-32-M6×60 180 (税別)(送料別)価格は都度、お問い合わせください
KSM-40-M8×16 240 (税別)(送料別)価格は都度、お問い合わせください
KSM-40-M8×20 250 (税別)(送料別)価格は都度、お問い合わせください
KSM-40-M8×25 260 (税別)(送料別)価格は都度、お問い合わせください
KSM-40-M8×30 260 (税別)(送料別)価格は都度、お問い合わせください
KSM-40-M8×35 260 (税別)(送料別)価格は都度、お問い合わせください
KSM-40-M8×40 270 (税別)(送料別)価格は都度、お問い合わせください
KSM-40-M8×50 280 (税別)(送料別)価格は都度、お問い合わせください
KSM-40-M8×55 290 (税別)(送料別)価格は都度、お問い合わせください
KSM-50-M10×15 320 (税別)(送料別)価格は都度、お問い合わせください
KSM-50-M10×20 320 (税別)(送料別)価格は都度、お問い合わせください
KSM-50-M10×25 320 (税別)(送料別)価格は都度、お問い合わせください
KSM-50-M10×30 320 (税別)(送料別)価格は都度、お問い合わせください
KSM-50-M10×40 370 (税別)(送料別)価格は都度、お問い合わせください
KSM-50-M10×45 370 (税別)(送料別)価格は都度、お問い合わせください
KSM-50-M10×55 420 (税別)(送料別)価格は都度、お問い合わせください
KSM-63-M12×20 600 (税別)(送料別)価格は都度、お問い合わせください
KSM-63-M12×30 600 (税別)(送料別)価格は都度、お問い合わせください
KSM-63-M12×40 630 (税別)(送料別)価格は都度、お問い合わせください
KSM-63-M12×50 850 (税別)(送料別)価格は都度、お問い合わせください
KSM-63-M12×60 850 (税別)(送料別)価格は都度、お問い合わせください
KSMS-25-M5×10 340 (税別)(送料別)価格は都度、お問い合わせください
KSMS-25-M5×15 360 (税別)(送料別)価格は都度、お問い合わせください
KSMS-32-M6×10 360 (税別)(送料別)価格は都度、お問い合わせください
KSMS-32-M6×16 370 (税別)(送料別)価格は都度、お問い合わせください
KSMS-32-M6×20 380 (税別)(送料別)価格は都度、お問い合わせください
KSMS-32-M6×25 400 (税別)(送料別)価格は都度、お問い合わせください
KSMS-32-M6×30 400 (税別)(送料別)価格は都度、お問い合わせください
KSMS-40-M8×20 490 (税別)(送料別)価格は都度、お問い合わせください
KSMS-40-M8×25 490 (税別)(送料別)価格は都度、お問い合わせください
KSMS-40-M8×30 490 (税別)(送料別)価格は都度、お問い合わせください
KSMS-40-M8×40 520 (税別)(送料別)価格は都度、お問い合わせください
KSMS-50-M10×20 630 (税別)(送料別)価格は都度、お問い合わせください
KSMS-50-M10×25 660 (税別)(送料別)価格は都度、お問い合わせください
KSMS-50-M10×30 710 (税別)(送料別)価格は都度、お問い合わせください
KSMS-50-M10×45 790 (税別)(送料別)価格は都度、お問い合わせください
KSMS-63-M12×30 1,160 (税別)(送料別)価格は都度、お問い合わせください
KSMS-63-M12×40 1,250 (税別)(送料別)価格は都度、お問い合わせください
KSMS-63-M12×50 1,340 (税別)(送料別)価格は都度、お問い合わせください


KSF-25-M5 180 (税別)(送料別)価格は都度、お問い合わせください
KSF-32-M6 180 (税別)(送料別)価格は都度、お問い合わせください
KSF-40-M8 240 (税別)(送料別)価格は都度、お問い合わせください
KSF-50-M10 340 (税別)(送料別)価格は都度、お問い合わせください
KSF-63-M12 560 (税別)(送料別)価格は都度、お問い合わせください

特徴:

仕様:
品番 RoHS
指令適合

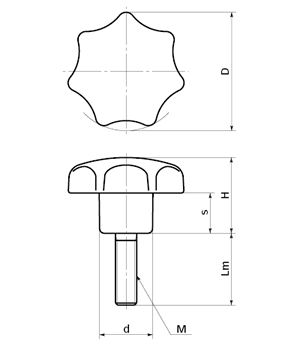

D M Lm H s d 質量 (g) 価格 (円)
KSM-25-M5×10 適合 25 M5 10 16 8 12 4 150
KSM-25-M5×15 適合 25 M5 15 16 8 12 5 150
KSM-25-M5×20 適合 25 M5 20 16 8 12 7 150
KSM-25-M5×25 適合 25 M5 25 16 8 12 8 150
KSM-25-M5×30 適合 25 M5 30 16 8 12 9 160
KSM-32-M6×10 適合 32 M6 10 20 10 14 8 150
KSM-32-M6×16 適合 32 M6 16 20 10 14 9 150
KSM-32-M6×20 適合 32 M6 20 20 10 14 10 150
KSM-32-M6×25 適合 32 M6 25 20 10 14 12 150
KSM-32-M6×30 適合 32 M6 30 20 10 14 13 150
KSM-32-M6×35 適合 32 M6 35 20 10 14 14 150
KSM-32-M6×45 適合 32 M6 45 20 10 14 16 170
KSM-32-M6×60 適合 32 M6 60 20 10 14 20 180
KSM-40-M8×16 適合 40 M8 16 25 13 18 19 240
KSM-40-M8×20 適合 40 M8 20 25 13 18 21 250
KSM-40-M8×25 適合 40 M8 25 25 13 18 23 260
KSM-40-M8×30 適合 40 M8 30 25 13 18 25 260
KSM-40-M8×35 適合 40 M8 35 25 13 18 27 260
KSM-40-M8×40 適合 40 M8 40 25 13 18 29 270
KSM-40-M8×50 適合 40 M8 50 25 13 18 34 280
KSM-40-M8×55 適合 40 M8 55 25 13 18 36 290
KSM-50-M10×15 適合 50 M10 15 32 17 22 44 320
KSM-50-M10×20 適合 50 M10 20 32 17 22 47 320
KSM-50-M10×25 適合 50 M10 25 32 17 22 49 320
KSM-50-M10×30 適合 50 M10 30 32 17 22 52 320
KSM-50-M10×40 適合 50 M10 40 32 17 22 57 370
KSM-50-M10×45 適合 50 M10 45 32 17 22 59 370
KSM-50-M10×55 適合 50 M10 55 32 17 22 64 420
KSM-63-M12×20 適合 63 M12 20 40 21 26 82 600
KSM-63-M12×30 適合 63 M12 30 40 21 26 91 600
KSM-63-M12×40 適合 63 M12 40 40 21 26 100 630
KSM-63-M12×50 適合 63 M12 50 40 21 26 108 850
KSM-63-M12×60 適合 63 M12 60 40 21 26 117 850
KSMS-25-M5×10 適合 25 M5 10 16 8 12 4 340
KSMS-25-M5×15 適合 25 M5 15 16 8 12 5 360
KSMS-32-M6×10 適合 32 M6 10 20 10 14 8 360
KSMS-32-M6×16 適合 32 M6 16 20 10 14 9 370
KSMS-32-M6×20 適合 32 M6 20 20 10 14 10 380
KSMS-32-M6×25 適合 32 M6 25 20 10 14 11 400
KSMS-32-M6×30 適合 32 M6 30 20 10 14 12 400
KSMS-40-M8×20 適合 40 M8 20 25 13 18 21 490
KSMS-40-M8×25 適合 40 M8 25 25 13 18 23 490
KSMS-40-M8×30 適合 40 M8 30 25 13 18 25 490
KSMS-40-M8×40 適合 40 M8 40 25 13 18 28 520
KSMS-50-M10×20 適合 50 M10 20 32 17 22 46 630
KSMS-50-M10×25 適合 50 M10 25 32 17 22 49 660
KSMS-50-M10×30 適合 50 M10 30 32 17 22 51 710
KSMS-50-M10×45 適合 50 M10 45 32 17 22 59 790
KSMS-63-M12×30 適合 63 M12 30 40 21 26 91 1,160
KSMS-63-M12×40 適合 63 M12 40 40 21 26 100 1,250
KSMS-63-M12×50 適合 63 M12 50 40 21 26 109 1,340

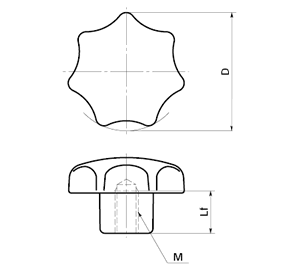

KSF (スティール製・めねじ)

unit:mm
品番 RoHS
指令適合
D M Lf H s d 質量 (g) 価格 (円)
KSF-25-M5 適合 25 M5 9.5 16 8 12 5 180
KSF-32-M6 適合 32 M6 12 20 10 14 8 180
KSF-40-M8 適合 40 M8 14 25 13 18 14 240
KSF-50-M10 適合 50 M10 18 32 17 22 35 340
KSF-63-M12 適合 63 M12 22 40 21 26 49 560
  • セブンロブノブの姉妹品として、ハブ露出タイプのセブンロブノブKTF KTFS KTRおよび長いねじもワンタッチで締めつけできるクイックセブンロブノブKSQがあります。
