NBK鍋屋バイテック会社　KUDM·KUDF プラスティックミニノブ

●　

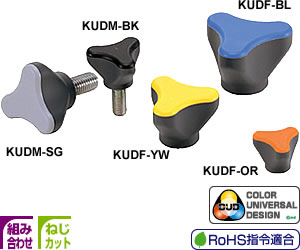

	Plastic Mini Knob KUDM·KUDF プラスティックミニノブ ユニバーサルデザインの7原則に配慮して設計。力がかかりやすく、操作しやすい形状です。 M3からM10まで豊富なねじサイズ。 機械・装置のカラーユニバーサルデザイン化をサポートする5色カラーバリエーション。ダークグレーと各色との美しいツートンカラー。 SG ――― ダークグレー ＋ シルバーグレー BK ――― ダークグレー ＋ 黒 OR ――― ダークグレー ＋ オレンジ BL ――― ダークグレー ＋ ブルー YW ――― ダークグレー ＋ イエロー 材質・仕上げ ノブ：ナイロン6 ねじ：SS400、三価クロメート処理 ――――― KUDM 　　　S45C、三価クロメート処理 ――――― KUDF ねじの呼び・長さ・形状の変更をご希望の場合は、レバー・ノブねじ組み合わせサービスおよびねじカットサービスをご利用ください。
KUDM （おねじ）
KUDF （めねじ）

型　　　式 定価（円）（） 　 KUDM-16-M3×10 300 （税別）（送料別）価格は都度、お問い合わせください KUDM-16-M3×16 300 （税別）（送料別）価格は都度、お問い合わせください KUDM-16-M4×10 300 （税別）（送料別）価格は都度、お問い合わせください KUDM-16-M4×16 300 （税別）（送料別）価格は都度、お問い合わせください KUDM-16-M5×10 300 （税別）（送料別）価格は都度、お問い合わせください KUDM-16-M5×16 300 （税別）（送料別）価格は都度、お問い合わせください KUDM-16-M5×20 300 （税別）（送料別）価格は都度、お問い合わせください KUDM-20-M5×10 320 （税別）（送料別）価格は都度、お問い合わせください KUDM-20-M5×16 320 （税別）（送料別）価格は都度、お問い合わせください KUDM-20-M5×20 320 （税別）（送料別）価格は都度、お問い合わせください KUDM-20-M6×10 320 （税別）（送料別）価格は都度、お問い合わせください KUDM-20-M6×16 320 （税別）（送料別）価格は都度、お問い合わせください KUDM-20-M6×20 320 （税別）（送料別）価格は都度、お問い合わせください KUDM-20-M6×25 320 （税別）（送料別）価格は都度、お問い合わせください KUDM-25-M5×20 370 （税別）（送料別）価格は都度、お問い合わせください KUDM-25-M5×25 370 （税別）（送料別）価格は都度、お問い合わせください KUDM-25-M6×16 370 （税別）（送料別）価格は都度、お問い合わせください KUDM-25-M6×20 370 （税別）（送料別）価格は都度、お問い合わせください KUDM-25-M6×25 370 （税別）（送料別）価格は都度、お問い合わせください KUDM-32-M6×20 400 （税別）（送料別）価格は都度、お問い合わせください KUDM-32-M6×25 400 （税別）（送料別）価格は都度、お問い合わせください KUDM-32-M8×16 400 （税別）（送料別）価格は都度、お問い合わせください KUDM-32-M8×20 400 （税別）（送料別）価格は都度、お問い合わせください KUDM-32-M8×25 400 （税別）（送料別）価格は都度、お問い合わせください KUDM-40-M8×16 530 （税別）（送料別）価格は都度、お問い合わせください KUDM-40-M8×20 530 （税別）（送料別）価格は都度、お問い合わせください KUDM-40-M8×25 530 （税別）（送料別）価格は都度、お問い合わせください KUDM-40-M8×30 530 （税別）（送料別）価格は都度、お問い合わせください KUDM-40-M8×40 530 （税別）（送料別）価格は都度、お問い合わせください KUDM-40-M8×50 530 （税別）（送料別）価格は都度、お問い合わせください KUDM-40-M10×20 530 （税別）（送料別）価格は都度、お問い合わせください KUDM-40-M10×25 530 （税別）（送料別）価格は都度、お問い合わせください KUDM-40-M10×30 530 （税別）（送料別）価格は都度、お問い合わせください KUDM-40-M10×40 530 （税別）（送料別）価格は都度、お問い合わせください KUDM-40-M10×50 530 （税別）（送料別）価格は都度、お問い合わせください KUDF-16-M3 280 （税別）（送料別）価格は都度、お問い合わせください KUDF-16-M4 270 （税別）（送料別）価格は都度、お問い合わせください KUDF-16-M5 270 （税別）（送料別）価格は都度、お問い合わせください KUDF-20-M5 290 （税別）（送料別）価格は都度、お問い合わせください KUDF-20-M6 290 （税別）（送料別）価格は都度、お問い合わせください KUDF-25-M5 310 （税別）（送料別）価格は都度、お問い合わせください KUDF-25-M6 310 （税別）（送料別）価格は都度、お問い合わせください KUDF-32-M6 360 （税別）（送料別）価格は都度、お問い合わせください KUDF-32-M8 360 （税別）（送料別）価格は都度、お問い合わせください KUDF-40-M8 440 （税別）（送料別）価格は都度、お問い合わせください KUDF-40-M10 440 （税別）（送料別）価格は都度、お問い合わせください

●特徴： ●仕様： 品番 RoHS 指令適合 D M Lm d H s 質量 (g) 価格 (円) KUDM-16-M3×10 適合 16 M3 10 9 12.5 2 9 300 KUDM-16-M3×16 適合 16 M3 16 9 12.5 2 10 300 KUDM-16-M4×10 適合 16 M4 10 9 12.5 2 10 300 KUDM-16-M4×16 適合 16 M4 16 9 12.5 2 11 300 KUDM-16-M5×10 適合 16 M5 10 9 12.5 2 11 300 KUDM-16-M5×16 適合 16 M5 16 9 12.5 2 12 300 KUDM-16-M5×20 適合 16 M5 20 9 12.5 2 13 300 KUDM-20-M5×10 適合 20 M5 10 10 14 2.5 13 320 KUDM-20-M5×16 適合 20 M5 16 10 14 2.5 13 320 KUDM-20-M5×20 適合 20 M5 20 10 14 2.5 14 320 KUDM-20-M6×10 適合 20 M6 10 10 14 2.5 13 320 KUDM-20-M6×16 適合 20 M6 16 10 14 2.5 14 320 KUDM-20-M6×20 適合 20 M6 20 10 14 2.5 15 320 KUDM-20-M6×25 適合 20 M6 25 10 14 2.5 16 320 KUDM-25-M5×20 適合 25 M5 20 12 15.5 3 15 370 KUDM-25-M5×25 適合 25 M5 25 12 15.5 3 16 370 KUDM-25-M6×16 適合 25 M6 16 12 15.5 3 16 370 KUDM-25-M6×20 適合 25 M6 20 12 15.5 3 16 370 KUDM-25-M6×25 適合 25 M6 25 12 15.5 3 17 370 KUDM-32-M6×20 適合 32 M6 20 16 21 4 21 400 KUDM-32-M6×25 適合 32 M6 25 16 21 4 22 400 KUDM-32-M8×16 適合 32 M8 16 16 21 4 34 400 KUDM-32-M8×20 適合 32 M8 20 16 21 4 35 400 KUDM-32-M8×25 適合 32 M8 25 16 21 4 37 400 KUDM-40-M8×16 適合 40 M8 16 19.5 25 4 48 530 KUDM-40-M8×20 適合 40 M8 20 19.5 25 4 50 530 KUDM-40-M8×25 適合 40 M8 25 19.5 25 4 52 530 KUDM-40-M8×30 適合 40 M8 30 19.5 25 4 54 530 KUDM-40-M8×40 適合 40 M8 40 19.5 25 4 56 530 KUDM-40-M8×50 適合 40 M8 50 19.5 25 4 59 530 KUDM-40-M10×20 適合 40 M10 20 19.5 25 4 67 530 KUDM-40-M10×25 適合 40 M10 25 19.5 25 4 70 530 KUDM-40-M10×30 適合 40 M10 30 19.5 25 4 73 530 KUDM-40-M10×40 適合 40 M10 40 19.5 25 4 77 530 KUDM-40-M10×50 適合 40 M10 50 19.5 25 4 82 530 unit:mm 品番 RoHS 指令適合 D M Lf d H s 質量 (g) 価格 (円) KUDF-16-M3 適合 16 M3 5 9 12.5 2 10 280 KUDF-16-M4 適合 16 M4 5 9 12.5 2 10 270 KUDF-16-M5 適合 16 M5 5 9 12.5 2 9 270 KUDF-20-M5 適合 20 M5 6 10 14 2.5 11 290 KUDF-20-M6 適合 20 M6 6 10 14 2.5 10 290 KUDF-25-M5 適合 25 M5 8 12 15.5 3 12 310 KUDF-25-M6 適合 25 M6 8 12 15.5 3 11 310 KUDF-32-M6 適合 32 M6 8 16 21 4 17 360 KUDF-32-M8 適合 32 M8 8 16 21 4 25 360 KUDF-40-M8 適合 40 M8 10 19.5 25 4 39 440 KUDF-40-M10 適合 40 M10 10 19.5 25 4 49 440
