NBK鍋屋バイテック会社 KUWM·KUWF プラスティックウィングノブ

●

Plastic Wing Knob

KUWM·KUWF プラスティックウィングノブ

  • ユニバーサルデザインの7原則に配慮して設計。力がかかりやすく、操作しやすい形状です。
  • ねじはスティール製 KUWM KUWF とステンレス製 KUWMS KUWFS を標準化。
  • M4からM10まで豊富なねじサイズ。

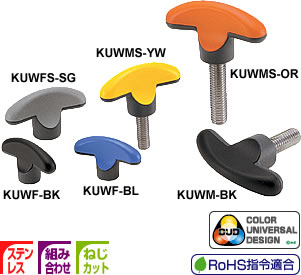

  • 機械・装置のカラーユニバーサルデザイン化をサポートする5色カラーバリエーション。ダークグレーと各色との美しいツートンカラー。
  • SG ――― ダークグレー + シルバーグレー
  • BK ――― ダークグレー + 黒
  • OR ――― ダークグレー + オレンジ
  • BL ――― ダークグレー + ブルー
  • YW ――― ダークグレー + イエロー
  • ねじの呼び・長さ・形状の変更をご希望の場合は、レバー・ノブねじ組み合わせサービスおよびねじカットサービスをご利用ください。
  • 材質・仕上げ
  • ノブ:ナイロン6
  • ねじ:SS400、三価クロメート処理 ――――― KUWM
  •    S45C、三価クロメート処理 ――――― KUWF
  •    SUS303 ――――――――――――――― KUWMS KUWFS

KUWM (スティール製・おねじ)

KUWMS (ステンレス製・おねじ)

KUWF (スティール製・めねじ)

KUWFS (ステンレス製・めねじ)

型   式
定価(円)()
KUWM-32-M4×10 310 (税別)(送料別)価格は都度、お問い合わせください
KUWM-32-M4×16 310 (税別)(送料別)価格は都度、お問い合わせください
KUWM-32-M4×20 320 (税別)(送料別)価格は都度、お問い合わせください
KUWM-32-M5×16 310 (税別)(送料別)価格は都度、お問い合わせください
KUWM-32-M5×20 320 (税別)(送料別)価格は都度、お問い合わせください
KUWM-32-M5×30 330 (税別)(送料別)価格は都度、お問い合わせください
KUWM-40-M6×20 340 (税別)(送料別)価格は都度、お問い合わせください
KUWM-40-M6×30 340 (税別)(送料別)価格は都度、お問い合わせください
KUWM-40-M6×40 360 (税別)(送料別)価格は都度、お問い合わせください
KUWM-50-M8×20 400 (税別)(送料別)価格は都度、お問い合わせください
KUWM-50-M8×30 400 (税別)(送料別)価格は都度、お問い合わせください
KUWM-50-M8×40 420 (税別)(送料別)価格は都度、お問い合わせください
KUWM-64-M8×20 440 (税別)(送料別)価格は都度、お問い合わせください
KUWM-64-M8×30 440 (税別)(送料別)価格は都度、お問い合わせください
KUWM-64-M8×40 450 (税別)(送料別)価格は都度、お問い合わせください
KUWM-64-M10×20 440 (税別)(送料別)価格は都度、お問い合わせください
KUWM-64-M10×30 440 (税別)(送料別)価格は都度、お問い合わせください
KUWM-64-M10×40 450 (税別)(送料別)価格は都度、お問い合わせください
KUWMS-32-M4×10 380 (税別)(送料別)価格は都度、お問い合わせください
KUWMS-32-M4×16 390 (税別)(送料別)価格は都度、お問い合わせください
KUWMS-32-M4×20 410 (税別)(送料別)価格は都度、お問い合わせください
KUWMS-32-M5×16 390 (税別)(送料別)価格は都度、お問い合わせください
KUWMS-32-M5×20 410 (税別)(送料別)価格は都度、お問い合わせください
KUWMS-32-M5×30 420 (税別)(送料別)価格は都度、お問い合わせください
KUWMS-40-M6×20 430 (税別)(送料別)価格は都度、お問い合わせください
KUWMS-40-M6×30 450 (税別)(送料別)価格は都度、お問い合わせください
KUWMS-40-M6×40 470 (税別)(送料別)価格は都度、お問い合わせください
KUWMS-50-M8×20 500 (税別)(送料別)価格は都度、お問い合わせください
KUWMS-50-M8×30 520 (税別)(送料別)価格は都度、お問い合わせください
KUWMS-50-M8×40 540 (税別)(送料別)価格は都度、お問い合わせください
KUWMS-64-M8×20 620 (税別)(送料別)価格は都度、お問い合わせください
KUWMS-64-M8×30 620 (税別)(送料別)価格は都度、お問い合わせください
KUWMS-64-M8×40 650 (税別)(送料別)価格は都度、お問い合わせください
KUWMS-64-M10×20 620 (税別)(送料別)価格は都度、お問い合わせください
KUWMS-64-M10×30 640 (税別)(送料別)価格は都度、お問い合わせください
KUWMS-64-M10×40 670 (税別)(送料別)価格は都度、お問い合わせください
KUWF-32-M4 290 (税別)(送料別)価格は都度、お問い合わせください
KUWF-32-M5 290 (税別)(送料別)価格は都度、お問い合わせください
KUWF-40-M6 300 (税別)(送料別)価格は都度、お問い合わせください
KUWF-50-M8 300 (税別)(送料別)価格は都度、お問い合わせください
KUWF-64-M8 330 (税別)(送料別)価格は都度、お問い合わせください
KUWF-64-M10 330 (税別)(送料別)価格は都度、お問い合わせください
KUWFS-32-M4 420 (税別)(送料別)価格は都度、お問い合わせください
KUWFS-32-M5 420 (税別)(送料別)価格は都度、お問い合わせください
KUWFS-40-M6 420 (税別)(送料別)価格は都度、お問い合わせください
KUWFS-50-M8 440 (税別)(送料別)価格は都度、お問い合わせください
KUWFS-64-M8 520 (税別)(送料別)価格は都度、お問い合わせください
KUWFS-64-M10 520 (税別)(送料別)価格は都度、お問い合わせください

特徴:

仕様:
品番 RoHS
指令適合
Lm D M H s B d 質量(g) 価格(円)
KUWM-32-M4×10 適合 10 32 M4 19 8.4 7 10 10 310
KUWM-32-M4×16 適合 16 32 M4 19 8.4 7 10 10 310
KUWM-32-M4×20 適合 20 32 M4 19 8.4 7 10 11 320
KUWM-32-M5×16 適合 16 32 M5 19 8.4 7 10 12 310
KUWM-32-M5×20 適合 20 32 M5 19 8.4 7 10 13 320
KUWM-32-M5×30 適合 30 32 M5 19 8.4 7 10 14 330
KUWM-40-M6×20 適合 20 40 M6 23 10 8.75 13 15 340
KUWM-40-M6×30 適合 30 40 M6 23 10 8.75 13 16 340
KUWM-40-M6×40 適合 40 40 M6 23 10 8.75 13 18 360
KUWM-50-M8×20 適合 20 50 M8 27.8 11.4 11 16 32 400
KUWM-50-M8×30 適合 30 50 M8 27.8 11.4 11 16 35 400
KUWM-50-M8×40 適合 40 50 M8 27.8 11.4 11 16 38 420
KUWM-64-M8×20 適合 20 64 M8 35.5 14.8 14 21 43 440
KUWM-64-M8×30 適合 30 64 M8 35.5 14.8 14 21 46 440
KUWM-64-M8×40 適合 40 64 M8 35.5 14.8 14 21 49 450
KUWM-64-M10×20 適合 20 64 M10 35.5 14.8 14 21 60 440
KUWM-64-M10×30 適合 30 64 M10 35.5 14.8 14 21 64 440
KUWM-64-M10×40 適合 40 64 M10 35.5 14.8 14 21 70 450
KUWMS-32-M4×10 適合 10 32 M4 19 8.4 7 10 10 380
KUWMS-32-M4×16 適合 16 32 M4 19 8.4 7 10 10 390
KUWMS-32-M4×20 適合 20 32 M4 19 8.4 7 10 11 410
KUWMS-32-M5×16 適合 16 32 M5 19 8.4 7 10 12 390
KUWMS-32-M5×20 適合 20 32 M5 19 8.4 7 10 13 410
KUWMS-32-M5×30 適合 30 32 M5 19 8.4 7 10 14 420
KUWMS-40-M6×20 適合 20 40 M6 23 10 8.75 13 15 430
KUWMS-40-M6×30 適合 30 40 M6 23 10 8.75 13 16 450
KUWMS-40-M6×40 適合 40 40 M6 23 10 8.75 13 18 470
KUWMS-50-M8×20 適合 20 50 M8 27.8 11.4 11 16 32 500
KUWMS-50-M8×30 適合 30 50 M8 27.8 11.4 11 16 35 520
KUWMS-50-M8×40 適合 40 50 M8 27.8 11.4 11 16 38 540
KUWMS-64-M8×20 適合 20 64 M8 35.5 14.8 14 21 43 620
KUWMS-64-M8×30 適合 30 64 M8 35.5 14.8 14 21 46 620
KUWMS-64-M8×40 適合 40 64 M8 35.5 14.8 14 21 49 650
KUWMS-64-M10×20 適合 20 64 M10 35.5 14.8 14 21 60 620
KUWMS-64-M10×30 適合 30 64 M10 35.5 14.8 14 21 64 640
KUWMS-64-M10×40 適合 40 64 M10 35.5 14.8 14 21 70 670
unit:mm
品番 RoHS
指令適合
Lf D M H s B d 質量(g) 価格(円)
KUWF-32-M4 適合 5 32 M4 19 8.4 7 10 9 290
KUWF-32-M5 適合 5 32 M5 19 8.4 7 10 9 290
KUWF-40-M6 適合 6 40 M6 23 10 8.75 13 10 300
KUWF-50-M8 適合 7 50 M8 27.8 11.4 11 16 22 300
KUWF-64-M8 適合 9 64 M8 35.5 14.8 14 21 33 330
KUWF-64-M10 適合 9 64 M10 35.5 14.8 14 21 42 330
KUWFS-32-M4 適合 5 32 M4 19 8.4 7 10 9 420
KUWFS-32-M5 適合 5 32 M5 19 8.4 7 10 9 420
KUWFS-40-M6 適合 6 40 M6 23 10 8.75 13 10 420
KUWFS-50-M8 適合 7 50 M8 27.8 11.4 11 16 22 440
KUWFS-64-M8 適合 9 64 M8 35.5 14.8 14 21 33 520
KUWFS-64-M10 適合 9 64 M10 35.5 14.8 14 21 42 520
