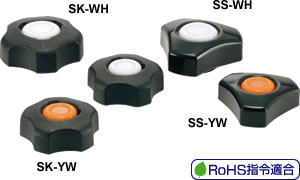

	Super Knob SK·SS スーパーノブ 市販の六角ボルト・六角ナット3種ならメーカ・材質を問いません。 挿入するだけで簡単にノブができあがります。 とくに六角ボルトの場合にはねじ長さを自由に選択できます。 SK は仕様変更により、ノブ本体にキャップはめ込み用のガイドを追加しました。従来よりもキャップのはめ込みが容易になりました。 五角ノブ SK と三角ノブ SS の2タイプ。 キャップは白と黄の2色から選べます。 WH―――― 白 YW―――― 黄 30,000個程度ご使用の場合には本体・キャップとも指定色が可能です。 材質・仕上げ ノブ：ナイロン66（黒） キャップ：ポリプロピレン（白・黄） 組み立て方法 1.六角ボルトまたは六角ナットをノブ本体の六角穴にきっちりはめ込んでください。 2.つぎにキャップをはめ込みます。3つの爪のうち2つをはめ込んでください。 3.残りの1つをドライバ・へらなどで押し込めばできあがりです。 ＊めねじノブの場合には、おねじとの締めつけ寸法（図面のBd）にご注意ください。キャップがはずれることがあります。

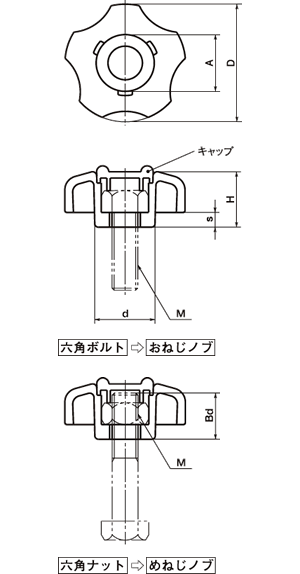

SK （五角ノブ）

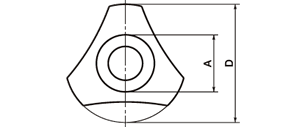

SS （三角ノブ）

型　　　式 定価（円）（） 　 SK-34 90 （税別）（送料別）価格は都度、お問い合わせください SK-38 110 （税別）（送料別）価格は都度、お問い合わせください SK-43 140 （税別）（送料別）価格は都度、お問い合わせください SK-53 220 （税別）（送料別）価格は都度、お問い合わせください SS-37 90 （税別）（送料別）価格は都度、お問い合わせください SS-42 120 （税別）（送料別）価格は都度、お問い合わせください SS-47 140 （税別）（送料別）価格は都度、お問い合わせください

●特徴： ●仕様： unit:mm 品番 RoHS 指令適合 D M d H s A Bd 質量 (g) 価格 (円) SK-34 適合 35.2 M6 16 16.5 3.2 15.2 14 5 90 SK-38 適合 39.6 M8 20 19 4.5 18.2 15 10 110 SK-43 適合 45 M10 24 23.2 6 21.8 18 15 140 SK-53 適合 53 M12 27 22.3 4 24.8 14 20 220 unit:mm 品番 RoHS 指令適合 D M d H s A Bd 質量 (g) 価格 (円) SS-37 適合 38 M6 16 16.5 3.4 15.2 14 5 90 SS-42 適合 42 M8 20 19 4.5 18.2 15 10 120 SS-47 適合 47 M10 24 23.2 5.9 21.8 18 15 140
