NBK鍋屋バイテック会社　SAD-LC スクリューアダプタ（左ねじタイプ）

●　 SAD-LC スクリューアダプタ（左ねじタイプ）

	Screw Adaptor SAD-LC スクリューアダプタ（左ねじタイプ） レバー・ノブなどのめねじ製品と組み合わせることで、左ねじのレバー・ノブとしてご使用いただけます。 ねじの固定にはピン止めまたは嫌気性接着剤をご使用ください。レバー・ノブと組み合わせて締めつけをくり返す場合は、ピン止めを推奨します。 止め輪により、ねじ長さが正確に決まります。 ご要望に応じて、スクリューアダプタとレバー・ノブを組み合わせて出荷いたします。詳しくはレバー・ノブねじ組み合わせサービスをご参照ください。 ご希望のねじ長さに加工いたします。詳しくはねじカットサービスをご参照ください。 材質・仕上げ 記号 本体 止め輪 SAD-LC SUM22、三価クロメート処理 SUS304相当 SADS-LC SUS303 SUS304相当 使用例 クランプレバー LDF と組み合わせて。

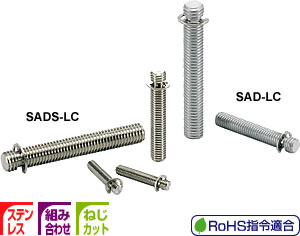

SAD-LC （スティール製） SADS-LC （ステンレス製）

型　　　式 定価（円）（） 　 SAD-M4×12-LC 320 （税別）（送料別）価格は都度、お問い合わせください SAD-M4×16-LC 330 （税別）（送料別）価格は都度、お問い合わせください SAD-M4×20-LC 330 （税別）（送料別）価格は都度、お問い合わせください SAD-M4×25-LC 340 （税別）（送料別）価格は都度、お問い合わせください SAD-M4×32-LC 340 （税別）（送料別）価格は都度、お問い合わせください SAD-M5×12-LC 330 （税別）（送料別）価格は都度、お問い合わせください SAD-M5×16-LC 340 （税別）（送料別）価格は都度、お問い合わせください SAD-M5×20-LC 350 （税別）（送料別）価格は都度、お問い合わせください SAD-M5×25-LC 350 （税別）（送料別）価格は都度、お問い合わせください SAD-M5×32-LC 350 （税別）（送料別）価格は都度、お問い合わせください SAD-M5×40-LC 360 （税別）（送料別）価格は都度、お問い合わせください SAD-M5×50-LC 370 （税別）（送料別）価格は都度、お問い合わせください SAD-M6×12-LC 350 （税別）（送料別）価格は都度、お問い合わせください SAD-M6×16-LC 360 （税別）（送料別）価格は都度、お問い合わせください SAD-M6×20-LC 360 （税別）（送料別）価格は都度、お問い合わせください SAD-M6×25-LC 370 （税別）（送料別）価格は都度、お問い合わせください SAD-M6×32-LC 380 （税別）（送料別）価格は都度、お問い合わせください SAD-M6×40-LC 390 （税別）（送料別）価格は都度、お問い合わせください SAD-M6×50-LC 400 （税別）（送料別）価格は都度、お問い合わせください SAD-M6×63-LC 420 （税別）（送料別）価格は都度、お問い合わせください SAD-M8×12-LC 380 （税別）（送料別）価格は都度、お問い合わせください SAD-M8×16-LC 390 （税別）（送料別）価格は都度、お問い合わせください SAD-M8×20-LC 400 （税別）（送料別）価格は都度、お問い合わせください SAD-M8×25-LC 410 （税別）（送料別）価格は都度、お問い合わせください SAD-M8×32-LC 420 （税別）（送料別）価格は都度、お問い合わせください SAD-M8×40-LC 430 （税別）（送料別）価格は都度、お問い合わせください SAD-M8×50-LC 450 （税別）（送料別）価格は都度、お問い合わせください SAD-M8×63-LC 450 （税別）（送料別）価格は都度、お問い合わせください SAD-M8×80-LC 470 （税別）（送料別）価格は都度、お問い合わせください SAD-M10×16-LC 430 （税別）（送料別）価格は都度、お問い合わせください SAD-M10×20-LC 440 （税別）（送料別）価格は都度、お問い合わせください SAD-M10×25-LC 450 （税別）（送料別）価格は都度、お問い合わせください SAD-M10×32-LC 460 （税別）（送料別）価格は都度、お問い合わせください SAD-M10×40-LC 500 （税別）（送料別）価格は都度、お問い合わせください SAD-M10×50-LC 520 （税別）（送料別）価格は都度、お問い合わせください SAD-M10×63-LC 540 （税別）（送料別）価格は都度、お問い合わせください SAD-M10×80-LC 560 （税別）（送料別）価格は都度、お問い合わせください SADS-M4×12-LC 330 （税別）（送料別）価格は都度、お問い合わせください SADS-M4×16-LC 340 （税別）（送料別）価格は都度、お問い合わせください SADS-M4×20-LC 340 （税別）（送料別）価格は都度、お問い合わせください SADS-M4×25-LC 350 （税別）（送料別）価格は都度、お問い合わせください SADS-M4×32-LC 350 （税別）（送料別）価格は都度、お問い合わせください SADS-M5×12-LC 340 （税別）（送料別）価格は都度、お問い合わせください SADS-M5×16-LC 350 （税別）（送料別）価格は都度、お問い合わせください SADS-M5×20-LC 360 （税別）（送料別）価格は都度、お問い合わせください SADS-M5×25-LC 370 （税別）（送料別）価格は都度、お問い合わせください SADS-M5×32-LC 370 （税別）（送料別）価格は都度、お問い合わせください SADS-M5×40-LC 390 （税別）（送料別）価格は都度、お問い合わせください SADS-M5×50-LC 400 （税別）（送料別）価格は都度、お問い合わせください SADS-M6×12-LC 360 （税別）（送料別）価格は都度、お問い合わせください SADS-M6×16-LC 380 （税別）（送料別）価格は都度、お問い合わせください SADS-M6×20-LC 390 （税別）（送料別）価格は都度、お問い合わせください SADS-M6×25-LC 400 （税別）（送料別）価格は都度、お問い合わせください SADS-M6×32-LC 410 （税別）（送料別）価格は都度、お問い合わせください SADS-M6×40-LC 430 （税別）（送料別）価格は都度、お問い合わせください SADS-M6×50-LC 450 （税別）（送料別）価格は都度、お問い合わせください SADS-M6×63-LC 480 （税別）（送料別）価格は都度、お問い合わせください SADS-M8×12-LC 420 （税別）（送料別）価格は都度、お問い合わせください SADS-M8×16-LC 430 （税別）（送料別）価格は都度、お問い合わせください SADS-M8×20-LC 450 （税別）（送料別）価格は都度、お問い合わせください SADS-M8×25-LC 470 （税別）（送料別）価格は都度、お問い合わせください SADS-M8×32-LC 480 （税別）（送料別）価格は都度、お問い合わせください SADS-M8×40-LC 510 （税別）（送料別）価格は都度、お問い合わせください SADS-M8×50-LC 540 （税別）（送料別）価格は都度、お問い合わせください SADS-M8×63-LC 570 （税別）（送料別）価格は都度、お問い合わせください SADS-M8×80-LC 610 （税別）（送料別）価格は都度、お問い合わせください SADS-M10×16-LC 490 （税別）（送料別）価格は都度、お問い合わせください SADS-M10×20-LC 510 （税別）（送料別）価格は都度、お問い合わせください SADS-M10×25-LC 520 （税別）（送料別）価格は都度、お問い合わせください SADS-M10×32-LC 550 （税別）（送料別）価格は都度、お問い合わせください SADS-M10×40-LC 600 （税別）（送料別）価格は都度、お問い合わせください SADS-M10×50-LC 660 （税別）（送料別）価格は都度、お問い合わせください SADS-M10×63-LC 690 （税別）（送料別）価格は都度、お問い合わせください SADS-M10×80-LC 760 （税別）（送料別）価格は都度、お問い合わせください

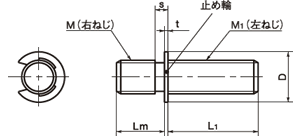

●特徴： ●仕様： 品番 RoHS 指令適合 M (右ねじ) M1 (左ねじ) L1 Lm s t D 質量(g) 価格(円) SAD-M4×12-LC 適合 M4 M4 12 4.5 1.4 0.6 7 0.9 320 SAD-M4×16-LC 適合 M4 M4 16 4.5 1.4 0.6 7 1.2 330 SAD-M4×20-LC 適合 M4 M4 20 4.5 1.4 0.6 7 1.5 330 SAD-M4×25-LC 適合 M4 M4 25 4.5 1.4 0.6 7 1.9 340 SAD-M4×32-LC 適合 M4 M4 32 4.5 1.4 0.6 7 2.5 340 SAD-M5×12-LC 適合 M5 M5 12 4.5 1.6 0.6 9 1.5 330 SAD-M5×16-LC 適合 M5 M5 16 4.5 1.6 0.6 9 2 340 SAD-M5×20-LC 適合 M5 M5 20 4.5 1.6 0.6 9 2.6 350 SAD-M5×25-LC 適合 M5 M5 25 4.5 1.6 0.6 9 3.3 350 SAD-M5×32-LC 適合 M5 M5 32 4.5 1.6 0.6 9 4.1 350 SAD-M5×40-LC 適合 M5 M5 40 4.5 1.6 0.6 9 5.1 360 SAD-M5×50-LC 適合 M5 M5 50 4.5 1.6 0.6 9 6.3 370 SAD-M6×12-LC 適合 M6 M6 12 5.5 2 0.6 9 2.2 350 SAD-M6×16-LC 適合 M6 M6 16 5.5 2 0.6 9 3.2 360 SAD-M6×20-LC 適合 M6 M6 20 5.5 2 0.6 9 4.3 360 SAD-M6×25-LC 適合 M6 M6 25 5.5 2 0.6 9 5.5 370 SAD-M6×32-LC 適合 M6 M6 32 5.5 2 0.6 9 6.8 380 SAD-M6×40-LC 適合 M6 M6 40 5.5 2 0.6 9 8.2 390 SAD-M6×50-LC 適合 M6 M6 50 5.5 2 0.6 9 9.7 400 SAD-M6×63-LC 適合 M6 M6 63 5.5 2 0.6 9 11 420 SAD-M8×12-LC 適合 M8 M8 12 6.5 2.5 0.8 12 3.9 380 SAD-M8×16-LC 適合 M8 M8 16 6.5 2.5 0.8 12 5.3 390 SAD-M8×20-LC 適合 M8 M8 20 6.5 2.5 0.8 12 7.1 400 SAD-M8×25-LC 適合 M8 M8 25 6.5 2.5 0.8 12 9.3 410 SAD-M8×32-LC 適合 M8 M8 32 6.5 2.5 0.8 12 11.9 420 SAD-M8×40-LC 適合 M8 M8 40 6.5 2.5 0.8 12 14.9 430 SAD-M8×50-LC 適合 M8 M8 50 6.5 2.5 0.8 12 18.3 450 SAD-M8×63-LC 適合 M8 M8 63 6.5 2.5 0.8 12 22.1 450 SAD-M8×80-LC 適合 M8 M8 80 6.5 2.5 0.8 12 26 470 SAD-M10×16-LC 適合 M10 M10 16 8.5 3 0.8 16 8.2 430 SAD-M10×20-LC 適合 M10 M10 20 8.5 3 0.8 16 9.3 440 SAD-M10×25-LC 適合 M10 M10 25 8.5 3 0.8 16 11.4 450 SAD-M10×32-LC 適合 M10 M10 32 8.5 3 0.8 16 14.6 460 SAD-M10×40-LC 適合 M10 M10 40 8.5 3 0.8 16 19 500 SAD-M10×50-LC 適合 M10 M10 50 8.5 3 0.8 16 24.7 520 SAD-M10×63-LC 適合 M10 M10 63 8.5 3 0.8 16 31.8 540 SAD-M10×80-LC 適合 M10 M10 80 8.5 3 0.8 16 41 560 SADS-M4×12-LC 適合 M4 M4 12 4.5 1.4 0.6 7 0.9 330 SADS-M4×16-LC 適合 M4 M4 16 4.5 1.4 0.6 7 1.2 340 SADS-M4×20-LC 適合 M4 M4 20 4.5 1.4 0.6 7 1.5 340 SADS-M4×25-LC 適合 M4 M4 25 4.5 1.4 0.6 7 1.9 350 SADS-M4×32-LC 適合 M4 M4 32 4.5 1.4 0.6 7 2.5 350 SADS-M5×12-LC 適合 M5 M5 12 4.5 1.6 0.6 9 1.5 340 SADS-M5×16-LC 適合 M5 M5 16 4.5 1.6 0.6 9 2 350 SADS-M5×20-LC 適合 M5 M5 20 4.5 1.6 0.6 9 2.6 360 SADS-M5×25-LC 適合 M5 M5 25 4.5 1.6 0.6 9 3.3 370 SADS-M5×32-LC 適合 M5 M5 32 4.5 1.6 0.6 9 4.1 370 SADS-M5×40-LC 適合 M5 M5 40 4.5 1.6 0.6 9 5.1 390 SADS-M5×50-LC 適合 M5 M5 50 4.5 1.6 0.6 9 6.3 400 SADS-M6×12-LC 適合 M6 M6 12 5.5 2 0.6 9 2.2 360 SADS-M6×16-LC 適合 M6 M6 16 5.5 2 0.6 9 3.2 380 SADS-M6×20-LC 適合 M6 M6 20 5.5 2 0.6 9 4.3 390 SADS-M6×25-LC 適合 M6 M6 25 5.5 2 0.6 9 5.5 400 SADS-M6×32-LC 適合 M6 M6 32 5.5 2 0.6 9 6.8 410 SADS-M6×40-LC 適合 M6 M6 40 5.5 2 0.6 9 8.2 430 SADS-M6×50-LC 適合 M6 M6 50 5.5 2 0.6 9 9.7 450 SADS-M6×63-LC 適合 M6 M6 63 5.5 2 0.6 9 11 480 SADS-M8×12-LC 適合 M8 M8 12 6.5 2.5 0.8 12 3.9 420 SADS-M8×16-LC 適合 M8 M8 16 6.5 2.5 0.8 12 5.3 430 SADS-M8×20-LC 適合 M8 M8 20 6.5 2.5 0.8 12 7.1 450 SADS-M8×25-LC 適合 M8 M8 25 6.5 2.5 0.8 12 9.3 470 SADS-M8×32-LC 適合 M8 M8 32 6.5 2.5 0.8 12 11.9 480 SADS-M8×40-LC 適合 M8 M8 40 6.5 2.5 0.8 12 14.9 510 SADS-M8×50-LC 適合 M8 M8 50 6.5 2.5 0.8 12 18.3 540 SADS-M8×63-LC 適合 M8 M8 63 6.5 2.5 0.8 12 22.1 570 SADS-M8×80-LC 適合 M8 M8 80 6.5 2.5 0.8 12 26 610 SADS-M10×16-LC 適合 M10 M10 16 8.5 3 0.8 16 8.2 490 SADS-M10×20-LC 適合 M10 M10 20 8.5 3 0.8 16 9.3 510 SADS-M10×25-LC 適合 M10 M10 25 8.5 3 0.8 16 11.4 520 SADS-M10×32-LC 適合 M10 M10 32 8.5 3 0.8 16 14.6 550 SADS-M10×40-LC 適合 M10 M10 40 8.5 3 0.8 16 19 600 SADS-M10×50-LC 適合 M10 M10 50 8.5 3 0.8 16 24.7 660 SADS-M10×63-LC 適合 M10 M10 63 8.5 3 0.8 16 31.8 690 SADS-M10×80-LC 適合 M10 M10 80 8.5 3 0.8 16 41 760 スクリューアダプタにはつぎのバリエーションがあります。
