NBK鍋屋バイテック会社　SAD-RF スクリューアダプタ（細目ねじタイプ）

●　 SAD-RF スクリューアダプタ（細目ねじタイプ）

	Screw Adaptor SAD-RF スクリューアダプタ（細目ねじタイプ） レバー・ノブなどのめねじ製品と組み合わせることで、細目ねじのレバー・ノブとしてご使用いただけます。 ねじの固定にはピン止めまたは嫌気性接着剤をご使用ください。 レバー・ノブと組み合わせて締めつけをくり返す場合は、ピン止めを推奨します。 止め輪により、ねじ長さが正確に決まります。 ご希望のねじ長さに加工いたします。詳しくはねじカットサービスをご参照ください。 ご要望に応じて、スクリューアダプタとレバー・ノブを組み合わせて出荷いたします。詳しくはレバー・ノブねじ組み合わせサービスをご参照ください。 材質・仕上げ 記号 本体 止め輪 SAD-RF SUM22、三価クロメート処理 SUS304相当 SADS-RF SUS303 SUS304相当

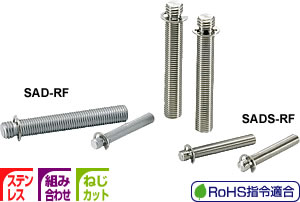

SAD-RF （スティール製） SADS-RF （ステンレス製）

型　　　式 定価（円）（） 　 SAD-M4×12-RF 320 （税別）（送料別）価格は都度、お問い合わせください SAD-M4×16-RF 330 （税別）（送料別）価格は都度、お問い合わせください SAD-M4×20-RF 330 （税別）（送料別）価格は都度、お問い合わせください SAD-M4×25-RF 340 （税別）（送料別）価格は都度、お問い合わせください SAD-M4×32-RF 340 （税別）（送料別）価格は都度、お問い合わせください SAD-M5×12-RF 330 （税別）（送料別）価格は都度、お問い合わせください SAD-M5×16-RF 340 （税別）（送料別）価格は都度、お問い合わせください SAD-M5×20-RF 350 （税別）（送料別）価格は都度、お問い合わせください SAD-M5×25-RF 350 （税別）（送料別）価格は都度、お問い合わせください SAD-M5×32-RF 350 （税別）（送料別）価格は都度、お問い合わせください SAD-M5×40-RF 360 （税別）（送料別）価格は都度、お問い合わせください SAD-M5×50-RF 370 （税別）（送料別）価格は都度、お問い合わせください SAD-M6×12-RF 350 （税別）（送料別）価格は都度、お問い合わせください SAD-M6×16-RF 360 （税別）（送料別）価格は都度、お問い合わせください SAD-M6×20-RF 360 （税別）（送料別）価格は都度、お問い合わせください SAD-M6×25-RF 370 （税別）（送料別）価格は都度、お問い合わせください SAD-M6×32-RF 380 （税別）（送料別）価格は都度、お問い合わせください SAD-M6×40-RF 390 （税別）（送料別）価格は都度、お問い合わせください SAD-M6×50-RF 400 （税別）（送料別）価格は都度、お問い合わせください SAD-M6×63-RF 420 （税別）（送料別）価格は都度、お問い合わせください SAD-M8×12-RF 380 （税別）（送料別）価格は都度、お問い合わせください SAD-M8×16-RF 390 （税別）（送料別）価格は都度、お問い合わせください SAD-M8×20-RF 400 （税別）（送料別）価格は都度、お問い合わせください SAD-M8×25-RF 410 （税別）（送料別）価格は都度、お問い合わせください SAD-M8×32-RF 420 （税別）（送料別）価格は都度、お問い合わせください SAD-M8×40-RF 430 （税別）（送料別）価格は都度、お問い合わせください SAD-M8×50-RF 450 （税別）（送料別）価格は都度、お問い合わせください SAD-M8×63-RF 450 （税別）（送料別）価格は都度、お問い合わせください SAD-M8×80-RF 470 （税別）（送料別）価格は都度、お問い合わせください SAD-M10×16-RF 430 （税別）（送料別）価格は都度、お問い合わせください SAD-M10×20-RF 440 （税別）（送料別）価格は都度、お問い合わせください SAD-M10×25-RF 450 （税別）（送料別）価格は都度、お問い合わせください SAD-M10×32-RF 460 （税別）（送料別）価格は都度、お問い合わせください SAD-M10×40-RF 500 （税別）（送料別）価格は都度、お問い合わせください SAD-M10×50-RF 520 （税別）（送料別）価格は都度、お問い合わせください SAD-M10×63-RF 540 （税別）（送料別）価格は都度、お問い合わせください SAD-M10×80-RF 560 （税別）（送料別）価格は都度、お問い合わせください SADS-M4×12-RF 330 （税別）（送料別）価格は都度、お問い合わせください SADS-M4×16-RF 340 （税別）（送料別）価格は都度、お問い合わせください SADS-M4×20-RF 340 （税別）（送料別）価格は都度、お問い合わせください SADS-M4×25-RF 350 （税別）（送料別）価格は都度、お問い合わせください SADS-M4×32-RF 350 （税別）（送料別）価格は都度、お問い合わせください SADS-M5×12-RF 340 （税別）（送料別）価格は都度、お問い合わせください SADS-M5×16-RF 350 （税別）（送料別）価格は都度、お問い合わせください SADS-M5×20-RF 360 （税別）（送料別）価格は都度、お問い合わせください SADS-M5×25-RF 370 （税別）（送料別）価格は都度、お問い合わせください SADS-M5×32-RF 370 （税別）（送料別）価格は都度、お問い合わせください SADS-M5×40-RF 390 （税別）（送料別）価格は都度、お問い合わせください SADS-M5×50-RF 400 （税別）（送料別）価格は都度、お問い合わせください SADS-M6×12-RF 360 （税別）（送料別）価格は都度、お問い合わせください SADS-M6×16-RF 380 （税別）（送料別）価格は都度、お問い合わせください SADS-M6×20-RF 390 （税別）（送料別）価格は都度、お問い合わせください SADS-M6×25-RF 400 （税別）（送料別）価格は都度、お問い合わせください SADS-M6×32-RF 410 （税別）（送料別）価格は都度、お問い合わせください SADS-M6×40-RF 430 （税別）（送料別）価格は都度、お問い合わせください SADS-M6×50-RF 450 （税別）（送料別）価格は都度、お問い合わせください SADS-M6×63-RF 480 （税別）（送料別）価格は都度、お問い合わせください SADS-M8×12-RF 420 （税別）（送料別）価格は都度、お問い合わせください SADS-M8×16-RF 430 （税別）（送料別）価格は都度、お問い合わせください SADS-M8×20-RF 450 （税別）（送料別）価格は都度、お問い合わせください SADS-M8×25-RF 470 （税別）（送料別）価格は都度、お問い合わせください SADS-M8×32-RF 480 （税別）（送料別）価格は都度、お問い合わせください SADS-M8×40-RF 510 （税別）（送料別）価格は都度、お問い合わせください SADS-M8×50-RF 540 （税別）（送料別）価格は都度、お問い合わせください SADS-M8×63-RF 570 （税別）（送料別）価格は都度、お問い合わせください SADS-M8×80-RF 610 （税別）（送料別）価格は都度、お問い合わせください SADS-M10×16-RF 490 （税別）（送料別）価格は都度、お問い合わせください SADS-M10×20-RF 510 （税別）（送料別）価格は都度、お問い合わせください SADS-M10×25-RF 520 （税別）（送料別）価格は都度、お問い合わせください SADS-M10×32-RF 550 （税別）（送料別）価格は都度、お問い合わせください SADS-M10×40-RF 600 （税別）（送料別）価格は都度、お問い合わせください SADS-M10×50-RF 660 （税別）（送料別）価格は都度、お問い合わせください SADS-M10×63-RF 690 （税別）（送料別）価格は都度、お問い合わせください SADS-M10×80-RF 760 （税別）（送料別）価格は都度、お問い合わせください

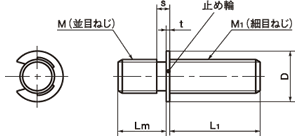

●特徴： ●仕様： 品番 RoHS 指令適合 M (並目) M1 (細目) L1 Lm s t D 質量(g) 価格(円) SAD-M4×12-RF 適合 M4 M4×0.5 12 4.5 1.4 0.6 7 0.9 320 SAD-M4×16-RF 適合 M4 M4×0.5 16 4.5 1.4 0.6 7 1.2 330 SAD-M4×20-RF 適合 M4 M4×0.5 20 4.5 1.4 0.6 7 1.5 330 SAD-M4×25-RF 適合 M4 M4×0.5 25 4.5 1.4 0.6 7 1.9 340 SAD-M4×32-RF 適合 M4 M4×0.5 32 4.5 1.4 0.6 7 2.5 340 SAD-M5×12-RF 適合 M5 M5×0.5 12 4.5 1.6 0.6 9 1.5 330 SAD-M5×16-RF 適合 M5 M5×0.5 16 4.5 1.6 0.6 9 2 340 SAD-M5×20-RF 適合 M5 M5×0.5 20 4.5 1.6 0.6 9 2.6 350 SAD-M5×25-RF 適合 M5 M5×0.5 25 4.5 1.6 0.6 9 3.3 350 SAD-M5×32-RF 適合 M5 M5×0.5 32 4.5 1.6 0.6 9 4.1 350 SAD-M5×40-RF 適合 M5 M5×0.5 40 4.5 1.6 0.6 9 5.1 360 SAD-M5×50-RF 適合 M5 M5×0.5 50 4.5 1.6 0.6 9 6.3 370 SAD-M6×12-RF 適合 M6 M6×0.75 12 5.5 2 0.6 9 2.2 350 SAD-M6×16-RF 適合 M6 M6×0.75 16 5.5 2 0.6 9 3.2 360 SAD-M6×20-RF 適合 M6 M6×0.75 20 5.5 2 0.6 9 4.3 360 SAD-M6×25-RF 適合 M6 M6×0.75 25 5.5 2 0.6 9 5.5 370 SAD-M6×32-RF 適合 M6 M6×0.75 32 5.5 2 0.6 9 6.8 380 SAD-M6×40-RF 適合 M6 M6×0.75 40 5.5 2 0.6 9 8.2 390 SAD-M6×50-RF 適合 M6 M6×0.75 50 5.5 2 0.6 9 9.7 400 SAD-M6×63-RF 適合 M6 M6×0.75 63 5.5 2 0.6 9 11 420 SAD-M8×12-RF 適合 M8 M8×1 12 6.5 2.5 0.8 12 3.9 380 SAD-M8×16-RF 適合 M8 M8×1 16 6.5 2.5 0.8 12 5.3 390 SAD-M8×20-RF 適合 M8 M8×1 20 6.5 2.5 0.8 12 7.1 400 SAD-M8×25-RF 適合 M8 M8×1 25 6.5 2.5 0.8 12 9.3 410 SAD-M8×32-RF 適合 M8 M8×1 32 6.5 2.5 0.8 12 11.9 420 SAD-M8×40-RF 適合 M8 M8×1 40 6.5 2.5 0.8 12 14.9 430 SAD-M8×50-RF 適合 M8 M8×1 50 6.5 2.5 0.8 12 18.3 450 SAD-M8×63-RF 適合 M8 M8×1 63 6.5 2.5 0.8 12 22.1 450 SAD-M8×80-RF 適合 M8 M8×1 80 6.5 2.5 0.8 12 26 470 SAD-M10×16-RF 適合 M10 M8×1.25 16 8.5 3 0.8 16 8.2 430 SAD-M10×20-RF 適合 M10 M8×1.25 20 8.5 3 0.8 16 9.3 440 SAD-M10×25-RF 適合 M10 M8×1.25 25 8.5 3 0.8 16 11.4 450 SAD-M10×32-RF 適合 M10 M8×1.25 32 8.5 3 0.8 16 14.6 460 SAD-M10×40-RF 適合 M10 M8×1.25 40 8.5 3 0.8 16 19 500 SAD-M10×50-RF 適合 M10 M8×1.25 50 8.5 3 0.8 16 24.7 520 SAD-M10×63-RF 適合 M10 M8×1.25 63 8.5 3 0.8 16 31.8 540 SAD-M10×80-RF 適合 M10 M8×1.25 80 8.5 3 0.8 16 41 560 SADS-M4×12-RF 適合 M4 M4×0.5 12 4.5 1.4 0.6 7 0.9 330 SADS-M4×16-RF 適合 M4 M4×0.5 16 4.5 1.4 0.6 7 1.2 340 SADS-M4×20-RF 適合 M4 M4×0.5 20 4.5 1.4 0.6 7 1.5 340 SADS-M4×25-RF 適合 M4 M4×0.5 25 4.5 1.4 0.6 7 1.9 350 SADS-M4×32-RF 適合 M4 M4×0.5 32 4.5 1.4 0.6 7 2.5 350 SADS-M5×12-RF 適合 M5 M5×0.5 12 4.5 1.6 0.6 9 1.5 340 SADS-M5×16-RF 適合 M5 M5×0.5 16 4.5 1.6 0.6 9 2 350 SADS-M5×20-RF 適合 M5 M5×0.5 20 4.5 1.6 0.6 9 2.6 360 SADS-M5×25-RF 適合 M5 M5×0.5 25 4.5 1.6 0.6 9 3.3 370 SADS-M5×32-RF 適合 M5 M5×0.5 32 4.5 1.6 0.6 9 4.1 370 SADS-M5×40-RF 適合 M5 M5×0.5 40 4.5 1.6 0.6 9 5.1 390 SADS-M5×50-RF 適合 M5 M5×0.5 50 4.5 1.6 0.6 9 6.3 400 SADS-M6×12-RF 適合 M6 M6×0.75 12 5.5 2 0.6 9 2.2 360 SADS-M6×16-RF 適合 M6 M6×0.75 16 5.5 2 0.6 9 3.2 380 SADS-M6×20-RF 適合 M6 M6×0.75 20 5.5 2 0.6 9 4.3 390 SADS-M6×25-RF 適合 M6 M6×0.75 25 5.5 2 0.6 9 5.5 400 SADS-M6×32-RF 適合 M6 M6×0.75 32 5.5 2 0.6 9 6.8 410 SADS-M6×40-RF 適合 M6 M6×0.75 40 5.5 2 0.6 9 8.2 430 SADS-M6×50-RF 適合 M6 M6×0.75 50 5.5 2 0.6 9 9.7 450 SADS-M6×63-RF 適合 M6 M6×0.75 63 5.5 2 0.6 9 11 480 SADS-M8×12-RF 適合 M8 M8×1 12 6.5 2.5 0.8 12 3.9 420 SADS-M8×16-RF 適合 M8 M8×1 16 6.5 2.5 0.8 12 5.3 430 SADS-M8×20-RF 適合 M8 M8×1 20 6.5 2.5 0.8 12 7.1 450 SADS-M8×25-RF 適合 M8 M8×1 25 6.5 2.5 0.8 12 9.3 470 SADS-M8×32-RF 適合 M8 M8×1 32 6.5 2.5 0.8 12 11.9 480 SADS-M8×40-RF 適合 M8 M8×1 40 6.5 2.5 0.8 12 14.9 510 SADS-M8×50-RF 適合 M8 M8×1 50 6.5 2.5 0.8 12 18.3 540 SADS-M8×63-RF 適合 M8 M8×1 63 6.5 2.5 0.8 12 22.1 570 SADS-M8×80-RF 適合 M8 M8×1 80 6.5 2.5 0.8 12 26 610 SADS-M10×16-RF 適合 M10 M8×1.25 16 8.5 3 0.8 16 8.2 490 SADS-M10×20-RF 適合 M10 M8×1.25 20 8.5 3 0.8 16 9.3 510 SADS-M10×25-RF 適合 M10 M8×1.25 25 8.5 3 0.8 16 11.4 520 SADS-M10×32-RF 適合 M10 M8×1.25 32 8.5 3 0.8 16 14.6 550 SADS-M10×40-RF 適合 M10 M8×1.25 40 8.5 3 0.8 16 19 600 SADS-M10×50-RF 適合 M10 M8×1.25 50 8.5 3 0.8 16 24.7 660 SADS-M10×63-RF 適合 M10 M8×1.25 63 8.5 3 0.8 16 31.8 690 SADS-M10×80-RF 適合 M10 M8×1.25 80 8.5 3 0.8 16 41 760 スクリューアダプタにはつぎのバリエーションがあります。
